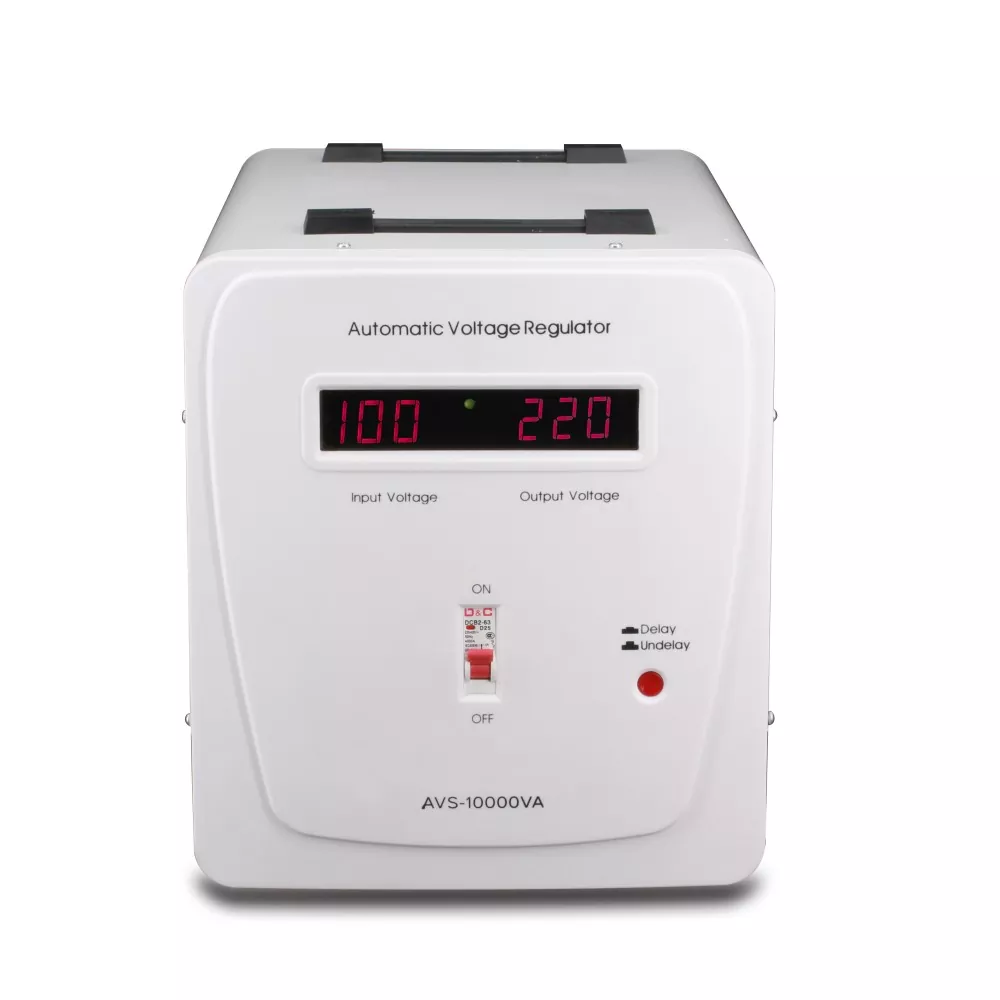

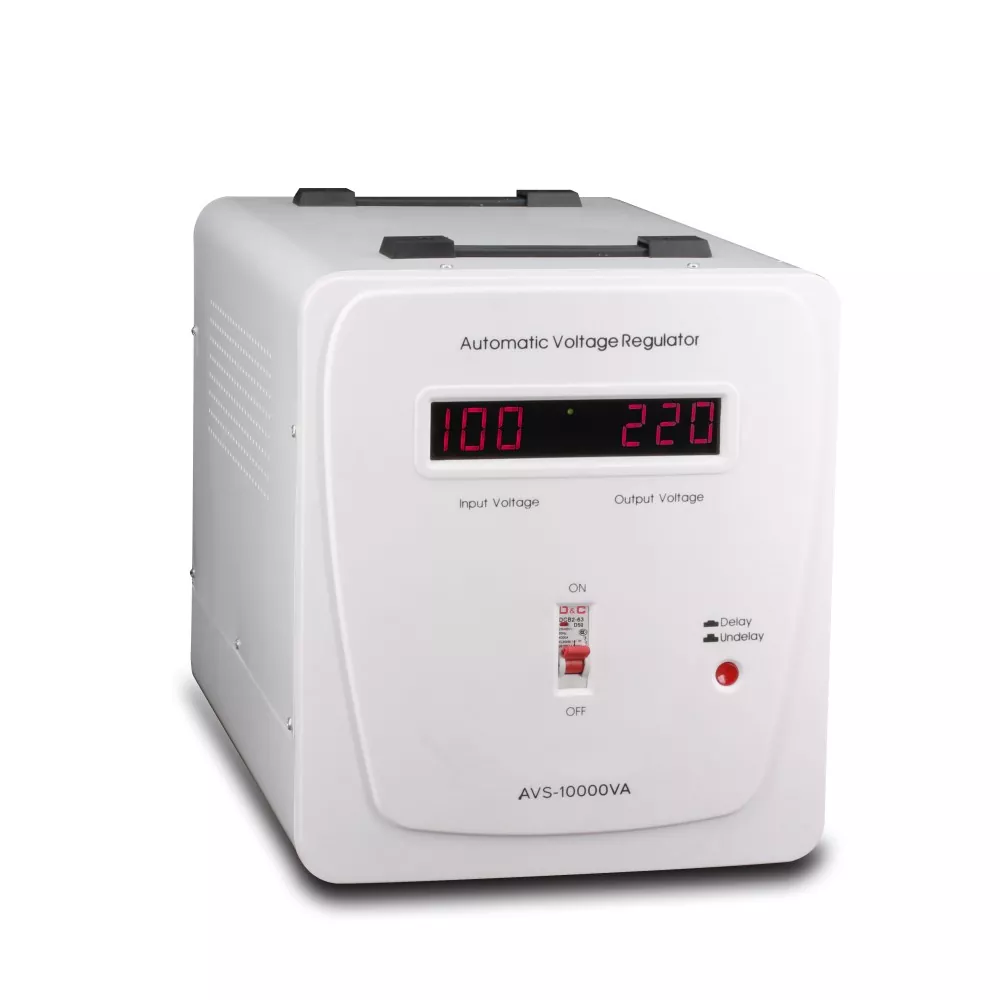

Regulador de voltaje automático de 10 kVA

Los problemas de calidad del voltaje a menudo se pasan por alto en las fábricas pequeñas y medianas. Las fluctuaciones del voltaje de la red pueden hacer que los controladores CNC se reinicien, que el torque del motor se vuelva inestable, que las temperaturas de calentamiento se desvíen y que los variadores de frecuencia (VFD) activen apagados de alarma, o incluso quemen los módulos de energía en casos severos. Un solo pico de voltaje puede dañar equipos de producción por valor de cientos de miles de yuanes, mientras que el tiempo de inactividad en toda una línea de producción causado por caídas de voltaje puede resultar en pérdidas que ascienden a miles de yuanes por hora.

El AVS-10000 está diseñado para instalarse aguas abajo de la caja de distribución principal de la fábrica, suministrando energía a todos los equipos de alta carga (como compresores de aire, máquinas de moldeo por inyección, aire acondicionado central, secadores y sistemas de iluminación).

Cuando el voltaje de la red eléctrica fluctúa entre 130 V y 270 V, el regulador automático de voltaje de 10 KVA cambia automáticamente los grifos para garantizar que el voltaje de salida permanezca estable dentro del rango seguro de 180 a 255 V, manteniendo una precisión de ±8 %. Su transformador toroidal cuenta con una eficiencia superior al 96%, lo que garantiza que no se sobrecaliente incluso durante un funcionamiento prolongado a plena carga; El disyuntor reiniciable de 50 A resiste las altas corrientes de irrupción generadas al arrancar varios motores, evitando disparos molestos.

Considere un pequeño taller de moldes equipado con 20 computadoras, 5 máquinas CNC y 3 aires acondicionados: después de instalar el AVS-10000, las fallas del equipo causadas por irregularidades de voltaje disminuyeron de 12 incidentes por año a solo uno, lo que resultó en un ahorro anual de más de 50 000 RMB en costos de mantenimiento y pérdidas debido al tiempo de inactividad de la producción.

Parámetro del producto

Características clave

1. Regulación centralizada de alto poder

El AVS-10000 ofrece 4800 W de potencia activa continua, suficiente para manejar la carga total de la mayoría de las instalaciones de fábrica pequeñas. Utiliza bloques de terminales de entrada/salida de calidad industrial, lo que permite a los usuarios conectar cables de 10 mm² o 16 mm² directamente, eliminando la necesidad de enchufes adaptadores y garantizando seguridad y confiabilidad.

2. Disyuntor de grado industrial de 50 A

A diferencia de los modelos domésticos, el AVS-10000 está equipado con un disyuntor termomagnético de 50 A que ofrece una capacidad de corte y resistencia a sobretensiones superiores. Puede soportar corrientes de irrupción (hasta 6 a 8 veces la corriente nominal durante duraciones de menos de un segundo) asociadas con el arranque de motores trifásicos, evitando así interrupciones en la producción causadas por disparos frecuentes. El regulador de voltaje automático de 10 KVA también proporciona una protección precisa contra sobrecargas: si la carga excede continuamente los 4800 W, el disyuntor se dispara en un período de tiempo que va desde unos pocos segundos hasta decenas de segundos, protegiendo eficazmente el transformador y el cableado eléctrico.

3. Transformador toroidal de 7 derivaciones: respuesta rápida, bajas pérdidas

· El diseño de voltaje derivado proporciona pasos de ajuste de aproximadamente 15 a 20 V por grifo con un tiempo de respuesta de <40 ms.

· La estructura toroidal minimiza las fugas magnéticas, evitando interferencias electromagnéticas con PLC, sensores e instrumentación cercanos.

· El enfriamiento natural (diseño sin ventilador) elimina el riesgo de paradas por sobrecalentamiento causadas por fallas del ventilador.

· Admite una sobrecarga del 120 % a corto plazo (60 segundos) para adaptarse a las demandas máximas de energía durante los procesos de producción.

4. Protección y Monitoreo Integral

· Protección contra sobrecalentamiento: corta automáticamente la salida si la temperatura interna alcanza ≥120°C; Reanuda automáticamente el funcionamiento una vez que baja la temperatura.

· Protección contra sobretensión/subtensión: corta la salida si la tensión cae fuera del rango de 180–255 V; se reinicia automáticamente (con un retraso de tiempo) una vez que el voltaje se estabiliza.

· Protección contra cortocircuitos: Disparo rápido mediante disyuntor de 50A.

· Arranque retrasado: Retraso seleccionable de 6 segundos (equipo general) o 180 segundos (compresores/equipos de refrigeración) para evitar sobretensiones causadas por el arranque simultáneo.

· Indicadores LED y voltímetros duales: Monitoreo en tiempo real del voltaje de entrada, voltaje de salida y estado de funcionamiento, facilitando una evaluación rápida por parte del personal de inspección.

5. Cerramiento de torre resistente para entornos industriales

Dimensiones: 405×260×310 mm; Peso neto: 15,5 kg; Carcasa metálica con rejillas de ventilación en la parte delantera, trasera y laterales. Apto para colocación en armarios de distribución, sobre racks o en el suelo. Temperatura de funcionamiento: 0–40°C; Humedad relativa: 10–90 % (sin condensación); Cumple con los requisitos para instalaciones industriales estándar.

6. Integración perfecta con generadores y UPS

Al cambiar a un generador debido a inestabilidad de la red eléctrica o cortes de energía, el voltaje y la frecuencia de salida del generador pueden fluctuar. La conexión del AVS-10000 aguas abajo del generador estabiliza el voltaje de salida, protegiendo los equipos sensibles aguas abajo. También se puede conectar en serie con un UPS en línea, donde el UPS proporciona respaldo de batería y el AVS garantiza la estabilidad del voltaje, creando una solución integral de calidad de energía.

Aplicaciones de productos

1. Pequeñas fábricas/talleres de procesamiento

Escenario: Instalaciones equipadas con entre 10 y 20 máquinas herramienta CNC, compresores de aire, ventiladores de extracción de polvo, sistemas de iluminación y computadoras. La carga total es de aproximadamente 4000W.

Solución: Instale el AVS-10000 en el panel de distribución principal para proporcionar estabilización de voltaje para todos los equipos. Resultados: los motores funcionan sin problemas, la precisión del mecanizado mejora y los controladores ya no se reinician inesperadamente.

Retorno de la inversión: basado en una reducción de cinco incidentes de avería por año (cada uno de los cuales cuesta 2000 RMB en pérdidas), el costo del equipo se recupera en un año.

2. Grandes instalaciones de almacenamiento en frío/Granjas ganaderas

Escenario: Múltiples compresores, ventiladores, calentadores y sistemas de monitoreo. Las fluctuaciones de voltaje provocan frecuentes quemaduras del compresor (coste de reparación: 3000 RMB por unidad).

Solución: Instale un AVS-10000 para estabilizar el suministro de energía para todo el panel de distribución de almacenamiento en frío, con una configuración de retardo de 180 segundos para proteger los compresores.

Resultados: La vida útil del compresor se multiplica entre 2 y 3 veces; Los costes de mantenimiento anuales se reducen en más de 10.000 RMB.

3. Estaciones base de comunicación/salas de servidores

Escenario: Estaciones base que contienen fuentes de alimentación conmutadas, RRU, BBU y unidades de aire acondicionado. La tensión de red fluctúa significativamente, desde 140 V hasta 260 V.

Solución: empareje el AVS-10000 con fuentes de alimentación conmutadas para garantizar que el equipo de la estación base funcione dentro del rango de voltaje normal, reduciendo así las tasas de caída de la conexión.

Resultados: La tasa de fallas de los equipos cae en un 70%; La disponibilidad de la estación base aumenta al 99,9%.

4. Cocinas comerciales/grandes restaurantes

Escenario: El uso simultáneo de varios hornos eléctricos, lavavajillas, máquinas de hielo y refrigeradores provoca graves caídas de voltaje.

Solución: Utilice el AVS-10000 para la estabilización de voltaje centralizada para garantizar un voltaje estable para todos los equipos de cocina, evitando problemas como temperaturas insuficientes del horno y controladores de lavavajillas quemados.

Resultados: Calidad constante en la preparación de alimentos y costos de mantenimiento significativamente reducidos.

5. Pequeñas plantas de agua/estaciones de bombeo en áreas remotas

Escenario: Los motores de las bombas de agua se sobrecalientan y se queman debido al bajo voltaje, lo que interrumpe el suministro de agua. Solución: El AVS-10000 alimenta gabinetes de control de bombas de agua; mantiene un voltaje de salida alto incluso durante caídas de voltaje, lo que garantiza un arranque y funcionamiento confiables del motor.

Resultado: tiempo de operación continua extendido para bombas de agua y frecuencia reducida de reparaciones de emergencia.
