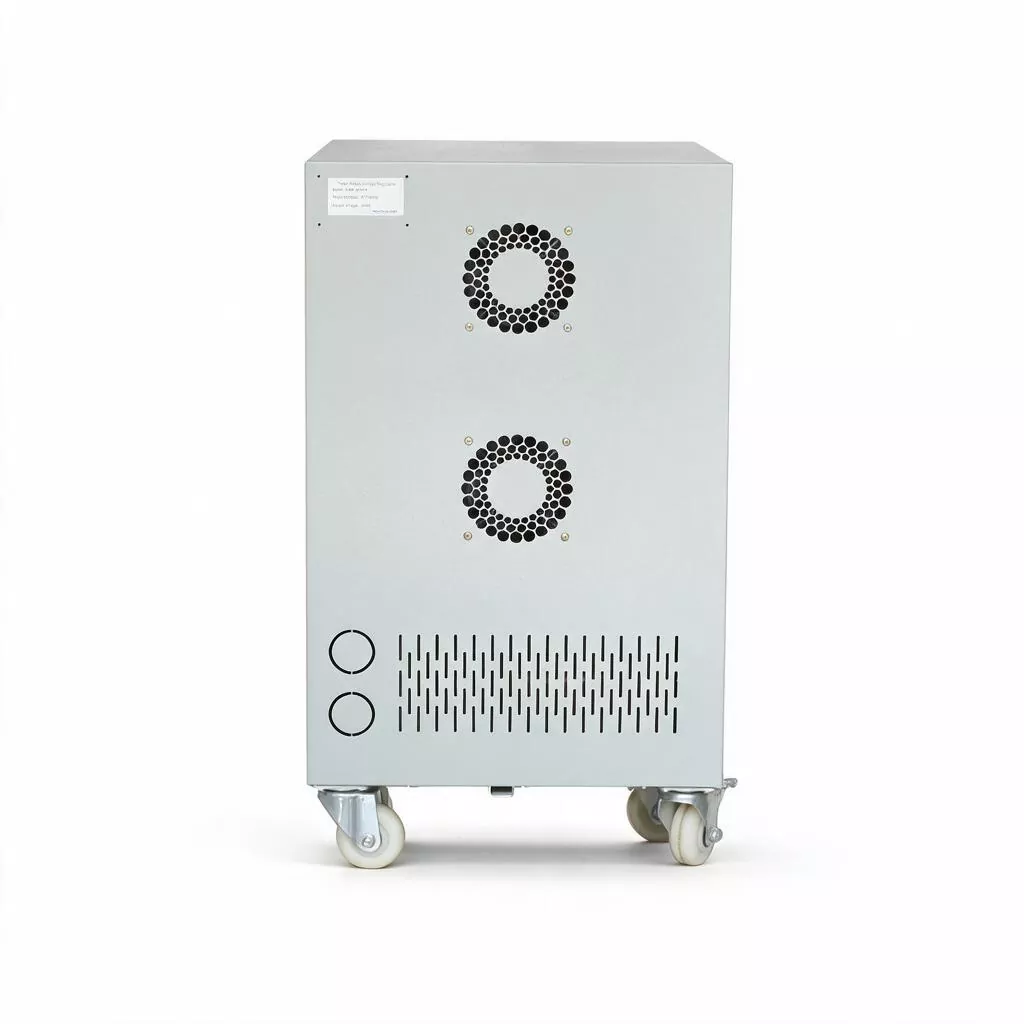

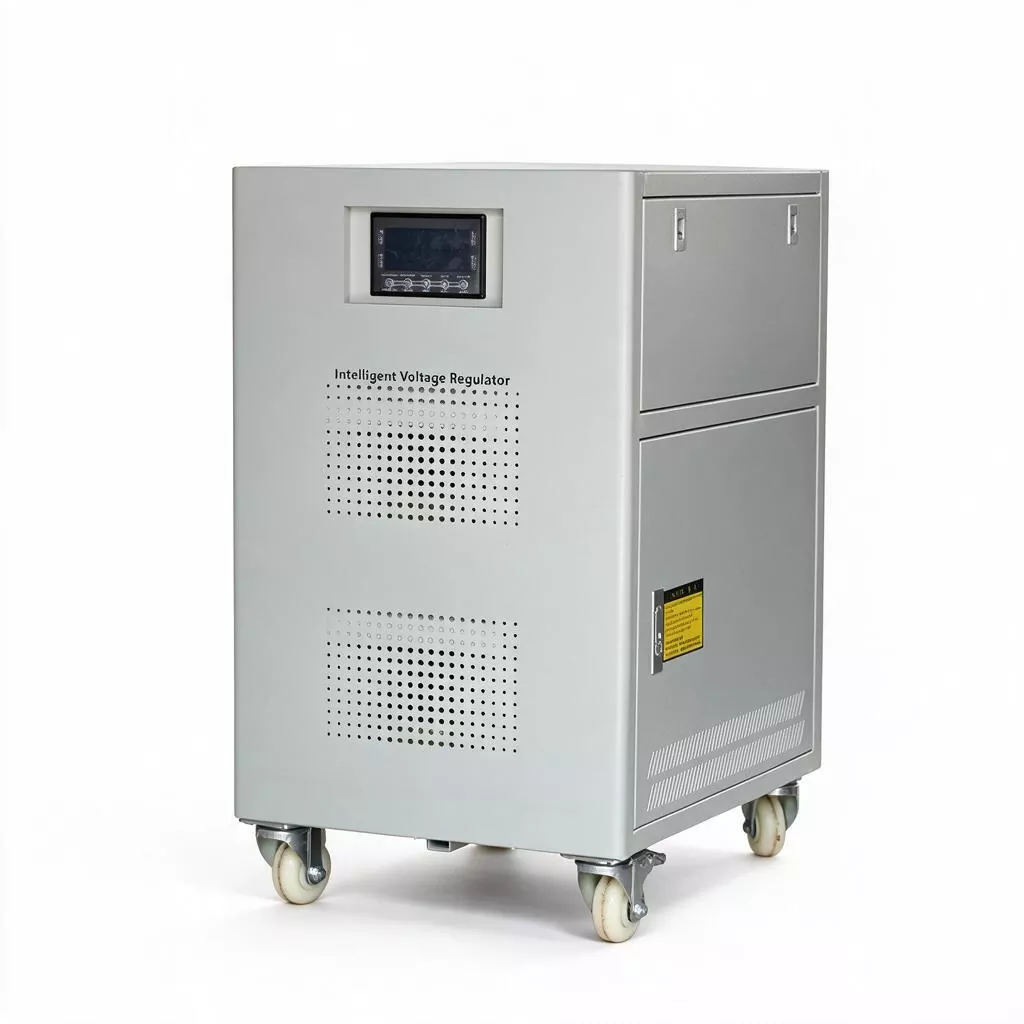

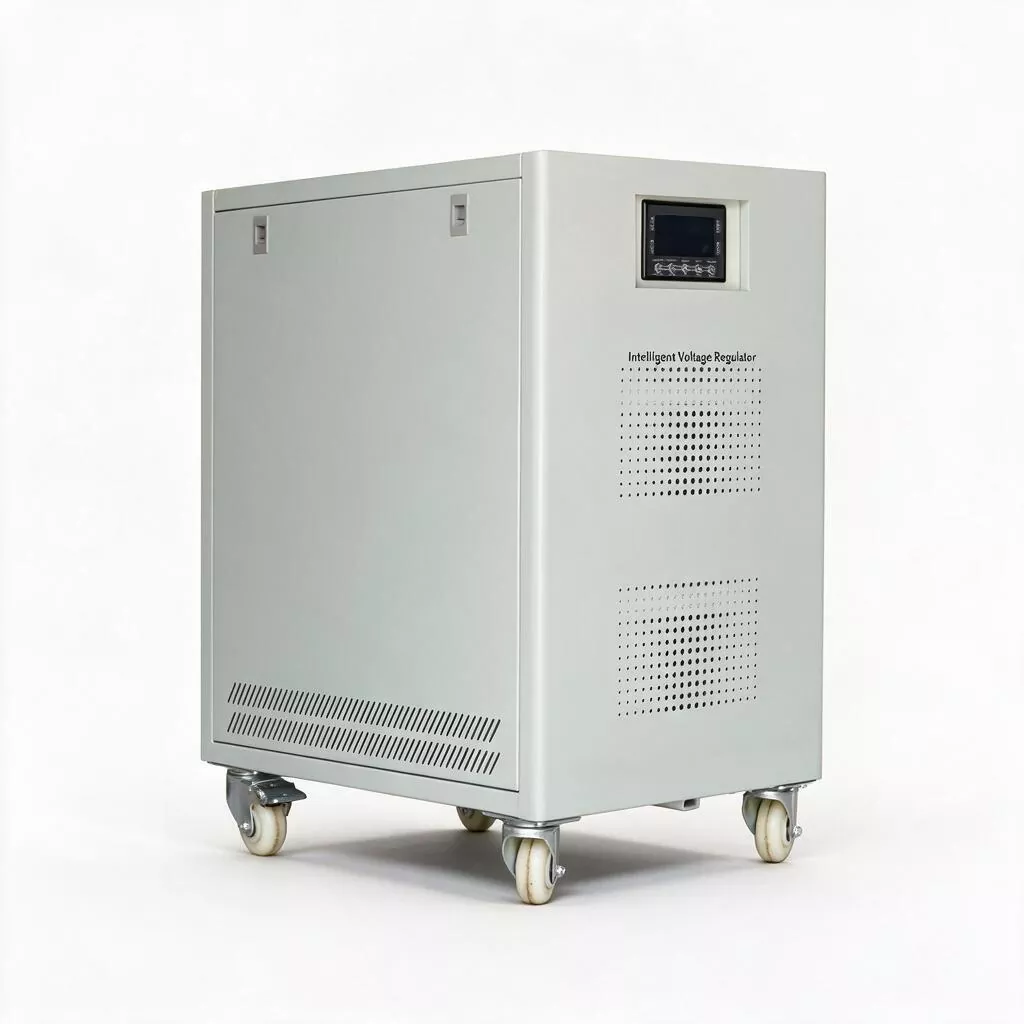

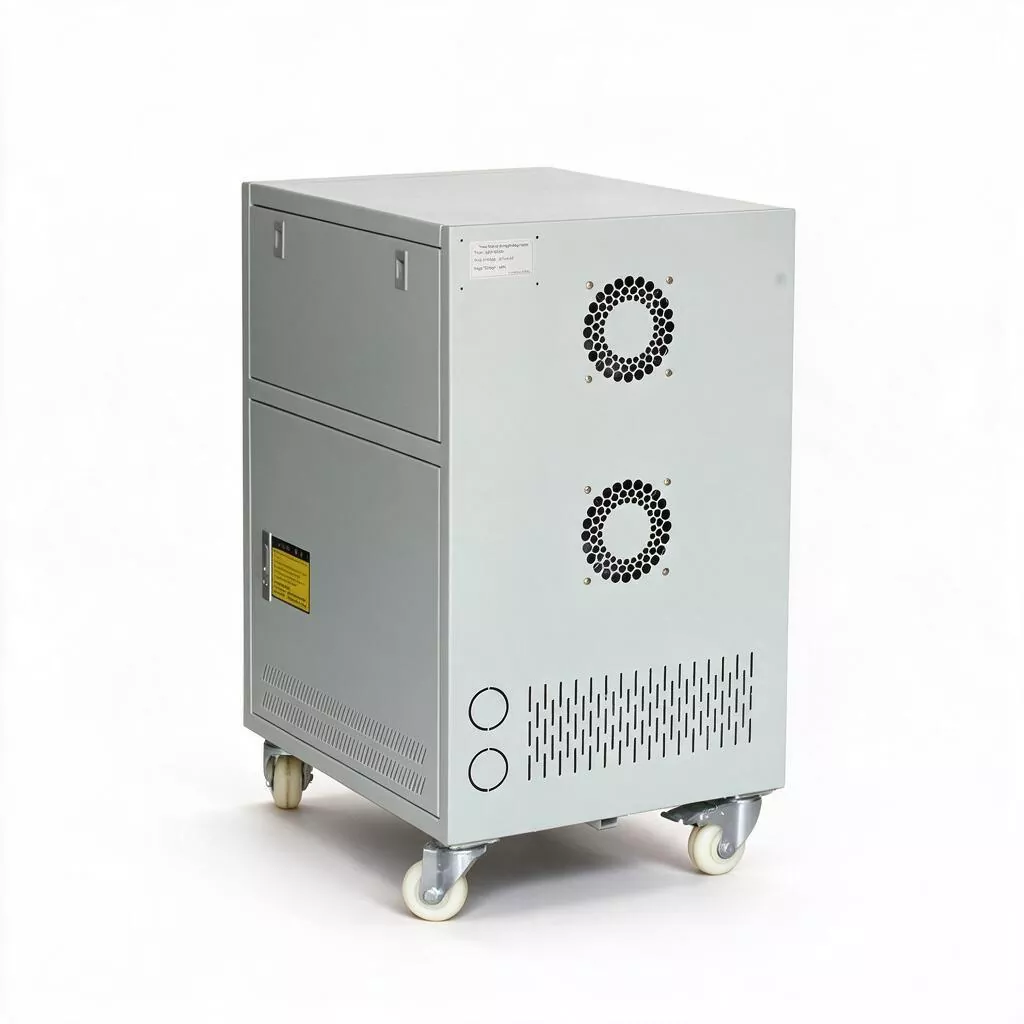

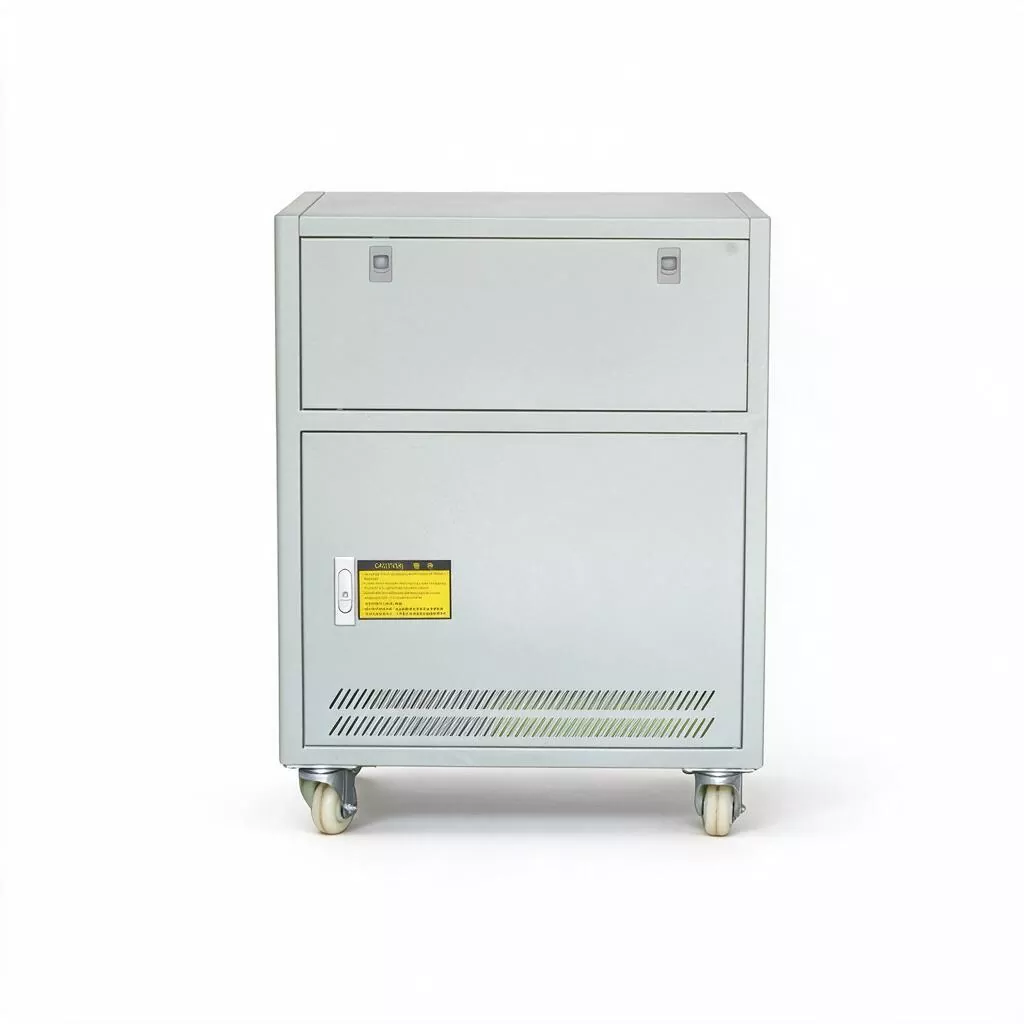

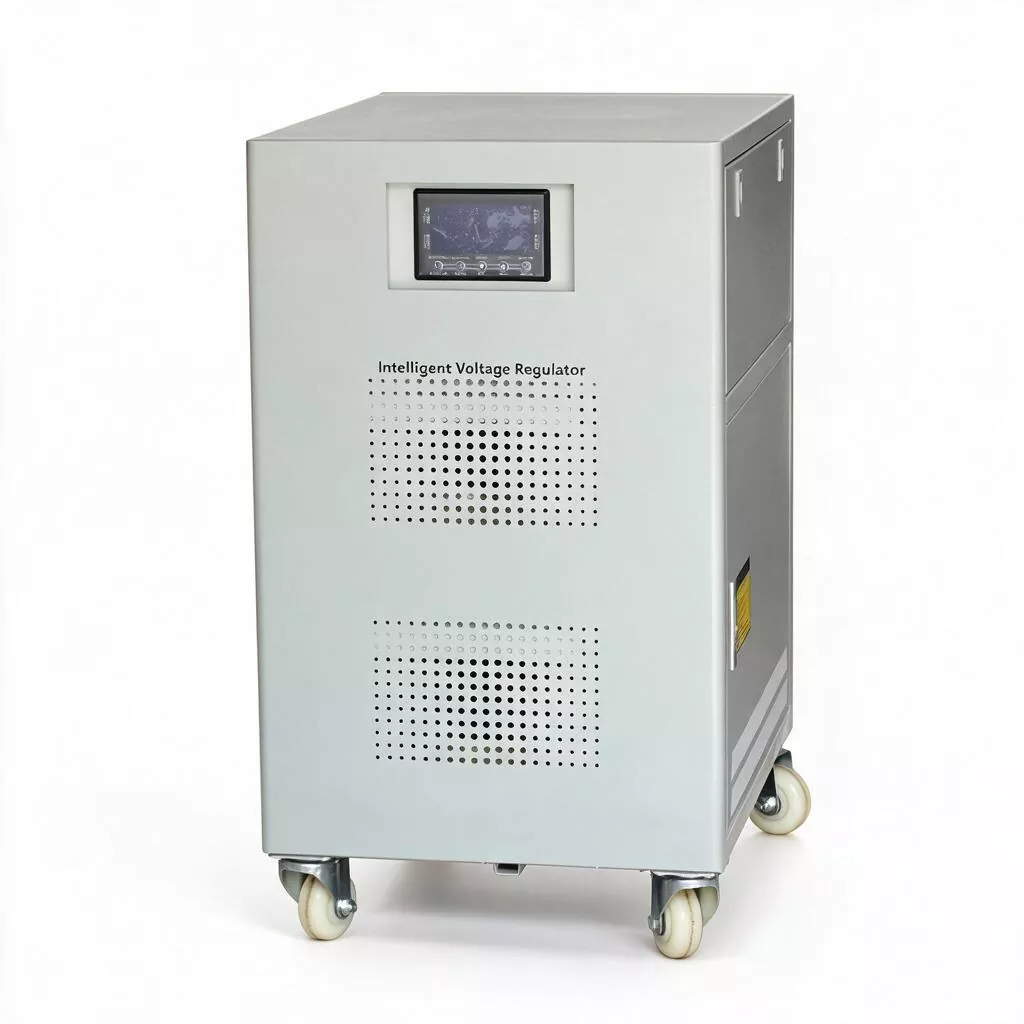

Servomotor AVR trifásico de 100 kVA

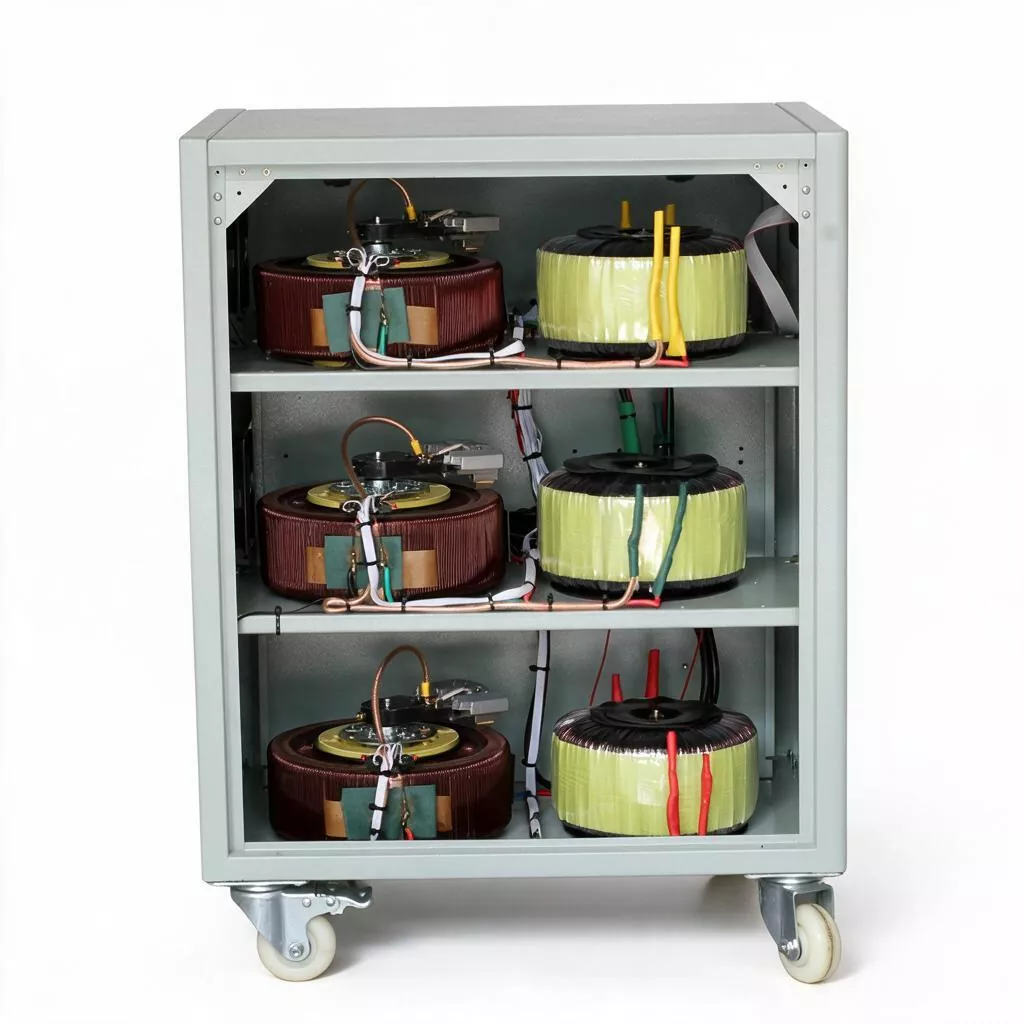

El servomotor AVR trifásico de 100 KVA está equipado internamente con una bobina reguladora de voltaje tipo columna ensanchada y un componente de escobillas de carbón de gran tamaño. El diseño de redundancia electromagnética le permite manejar eventos extremos de "fluctuaciones de energía" en los que la red eléctrica aguas arriba cae temporalmente al 60% del voltaje nominal con facilidad: al recuperarse el voltaje, el estabilizador puede responder rápidamente y estabilizar la salida dentro del rango aceptable, evitando que los convertidores de frecuencia y servovariadores aguas abajo se detengan debido a alarmas de bajo voltaje.

Al mismo tiempo, su gigantesco transformador de compensación tiene excelentes características de saturación magnética, lo que puede proporcionar suficiente soporte de descarga de corriente cuando se arrancan simultáneamente múltiples motores de gran potencia (potencia total de aproximadamente 80 KW), a diferencia de los equipos electrónicos que tienden a activar fácilmente un bloqueo instantáneo por sobrecorriente.

Parámetro del producto

Características clave

1. Capacidad a nivel de centro de distribución

Capacidad nominal 100KVA, corriente nominal aproximadamente 152A (trifásica 380V). Puede instalarse directamente en la sala de distribución principal de la fábrica o en el gabinete de entrada principal del edificio, sirviendo como un nodo de regulación de voltaje centralizado para todo el taller, todo el edificio o el área del parque. Esto simplifica la estructura de distribución y reduce los riesgos de coordinación de múltiples dispositivos de pequeña capacidad conectados en paralelo.

2. Capacidad anti-fluctuación de energía

Basado en el transformador de gran capacidad del tipo de inducción electromagnética, tiene una tolerancia a caídas repentinas de voltaje extremadamente fuerte. Cuando el voltaje de entrada cae al 60% - 70% del valor nominal, el estabilizador aún puede mantener una salida estable, resistiendo eficazmente las "fluctuaciones de energía" causadas por rayos, acciones de interruptores de nivel superior o conmutación de cargas grandes, y evitando disparos de equipos sensibles debido a bajo voltaje.

3. Estabilidad dinámica y térmica.

Para condiciones de trabajo extremas donde decenas de motores en un gran taller arrancan simultáneamente, el SBW-100KVA puede soportar corrientes de corto plazo (≤5 segundos) varias veces la corriente nominal sin dispararse ni derivarse, asegurando el arranque automático sin problemas del grupo de equipos y comprimiendo el tiempo de recuperación de producción del "nivel de horas" al "segundo nivel".

4. Estructura mecánica de alta resistencia

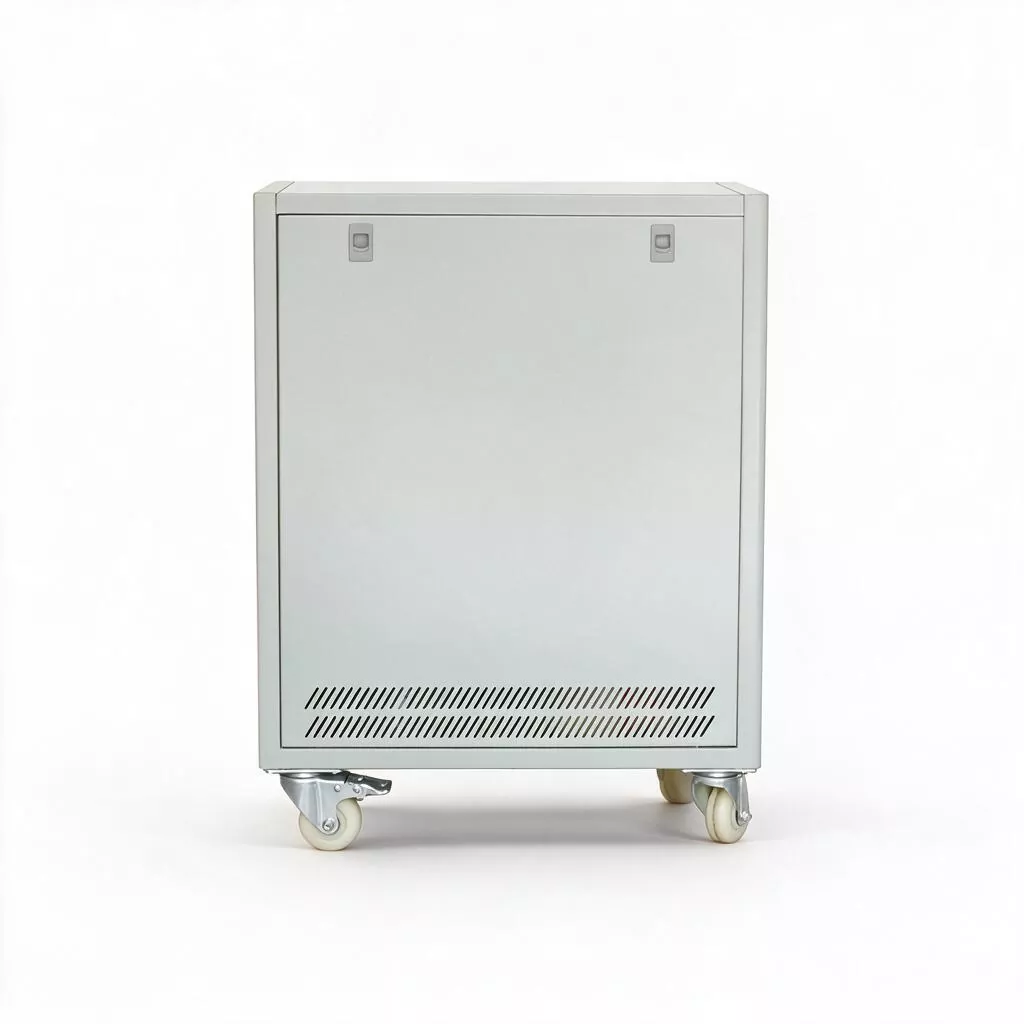

El tamaño del gabinete es de 700×550×1300 mm, con un peso neto de 175 kg. La estructura interna utiliza bobinas de cobre gruesas y núcleos de láminas de acero al silicio orientadas de alta permeabilidad magnética, con un nivel de aislamiento de grado A. La resistencia mecánica y el margen eléctrico de toda la máquina son suficientes y la vida útil de diseño supera los 15 años. No es necesario realizar una sustitución a gran escala de los componentes centrales durante todo el ciclo de vida.

5. Diseño de mantenimiento mínimo

El servomotor trifásico de 100 KVA AVR adopta componentes de escobillas de carbón tipo cajón de tamaño estándar internacional, lo que permite una inspección visual y un reemplazo rápido sin desmontaje; el diseño interno es claro y los terminales de conexión utilizan barras colectoras de cobre estándar para facilitar el ajuste regular y la inspección de medición de temperatura por infrarrojos. Los repuestos son muy versátiles, con ciclos de adquisición cortos y bajos costos.

6. Protección multinivel y derivación redundante

Integrado con seis capas de protección eléctrica (sobrecarga, sobretensión, subtensión, cortocircuito, sobrecalentamiento, pérdida de fase) y equipado con interruptores de derivación duales manuales/automáticos. Los interruptores de derivación automática pueden cambiar instantáneamente en caso de anomalías internas para garantizar un suministro de energía continuo para la carga; el bypass manual es conveniente para el mantenimiento del equipo sin interrupción de la producción, cumpliendo con los requisitos de producción continua de las grandes empresas.

7. Interfaz de monitoreo inteligente

Interfaz de comunicación RS485 estándar (protocolo Modbus-RTU) y módulo de comunicación Ethernet opcional. Puede cargar voltaje de entrada/salida, tasa de carga, temperatura interna, eventos de alarma y otros datos de operación al sistema informático superior en tiempo real, logrando monitoreo centralizado y advertencia de fallas por parte del centro de operación y mantenimiento.

Aplicaciones de productos

1. Taller de estampado de industria pesada y fabricación de automóviles a gran escala: proporciona estabilización total del voltaje de la línea entrante para líneas de estampado de 1000T y superiores, grupos de robots de soldadura y talleres de pintura a gran escala, asegurando la coherencia en el ciclo de estampado y la calidad de la soldadura.

2. Hospitales terciarios y parques médicos: instalados en la sala de distribución principal del hospital, que brindan gestión centralizada del suministro de energía para centros de imágenes (MRI, CT, DSA múltiples), aire acondicionado de purificación del quirófano y equipos de esterilización a gran escala en la sala de suministros central, garantizando la seguridad del paciente y los activos del equipo.

3. Centros de datos y centros de comunicación a nivel regional: ubicados en el lado de la línea entrante de salas de computadoras IDC de tamaño mediano o salas de computadoras de convergencia de comunicaciones provinciales, lo que reduce el impacto de las fluctuaciones de voltaje frontal en las fuentes de alimentación conmutadas de alta frecuencia y los compresores de aire acondicionado de precisión, y extiende la vida útil de los paquetes de baterías UPS.

4. Grandes complejos comerciales y centros de exposiciones: proporcione estabilidad de voltaje de rango completo para energía de iluminación, unidades principales de aire acondicionado central, sistemas de escaleras mecánicas en hoteles de cinco estrellas, grandes centros comerciales y centros de exposiciones internacionales, evitando quejas de los clientes y pérdidas operativas debido a fluctuaciones de voltaje.

5. Suministro de agua municipal y tratamiento de aguas residuales: instalado en los extremos de las líneas entrantes de las salas de bombas de suministro de agua urbana y en las salas de ventiladores de aireación de las grandes plantas de tratamiento de aguas residuales, asegurando el funcionamiento continuo e ininterrumpido de infraestructura clave para servicios públicos durante las fluctuaciones de la red eléctrica en la temporada de lluvias.

6. Almacenamiento en frío y procesamiento de alimentos a gran escala: proporcione protección de estabilización de voltaje para grupos de compresores de refrigeración de amoníaco, ventiladores de túnel de congelación rápida y sistemas de distribución de energía de líneas de envasado automático, evitando que un voltaje anormal provoque un descontrol de temperatura en el almacenamiento en frío y provoque grandes pérdidas.

¿Por qué elegir este servomotor trifásico AVR?

1. El servomotor AVR trifásico de 100 KVA utiliza un devanado de bobina totalmente de cobre y un sistema de aislamiento de nivel A de alta calidad. El uso real de cobre y hierro supera con creces el nivel promedio de la industria, lo que garantiza histéresis y pérdidas por corrientes parásitas extremadamente bajas (eficiencia ≥ 96%) en condiciones de carga completa. Su único componente vulnerable, las escobillas de carbón, utiliza material de cobre y grafito de tamaño estándar internacional, con un ciclo de reemplazo de hasta 3 a 5 años, y las piezas de repuesto son muy versátiles, con un costo de reemplazo único muy bajo.

2. El diseño general reserva suficientes márgenes eléctricos y mecánicos, eliminando los problemas de falla "estilo cuenta regresiva" que enfrentan los equipos electrónicos de potencia, como el secado del capacitor electrolítico y el envejecimiento del módulo IGBT durante la vida útil. Para el departamento financiero, se trata de un activo fijo amortizable en más de 15 años, con un coste de amortización anual extremadamente competitivo.

3. El diseño estructural del modelo de 100 KVA considera plenamente las necesidades prácticas de los usuarios a gran escala: adopta puertas de mantenimiento de apertura lateral y marcos de escobillas de carbón tipo cajón, con inspección y reemplazo de las escobillas de carbón completados en 20 minutos, sin necesidad de desconectar el circuito principal de las líneas entrantes; equipado con medidores digitales LED de pantalla grande e indicadores de códigos de falla, lo que permite que un electricista de primera línea localice rápidamente el problema; Las interfaces de comunicación RS485 reservadas admiten la conexión a DCS o sistemas de monitoreo de energía, lo que permite medición remota, señalización remota y control remoto.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. ¿Cuál es la corriente nominal del estabilizador de 100 KVA? ¿Cuáles son los requisitos para el cable entrante frontal?

La corriente nominal del estabilizador trifásico de 380V es de aproximadamente 152A. Teniendo en cuenta la pérdida de eficiencia del estabilizador en sí (alrededor del 4%) y la posible sobrecarga a corto plazo, se recomienda el servomotor AVR trifásico de 100 KVA para configurar un disyuntor de caja moldeada (MCCB) con una capacidad de no menos de 200 A en el extremo frontal. Se recomienda que el cable entrante utilice YJV 3×70 mm² + 2×35 mm² o especificaciones superiores (núcleo de cobre), y la selección específica debe verificarse en función de la distancia de tendido real (≤50 metros) para calcular la caída de voltaje. Podemos proporcionarle una hoja de cálculo de selección de cables gratuita.

2. ¿Cómo combina este equipo con el transformador frontal (como 1250 KVA)?

El SBW-100KVA es adecuado para la rama de alimentación principal del lado de bajo voltaje de transformadores con una capacidad de 500KVA a 1600KVA. Actúa como una "capa de aislamiento de estabilización" insertada entre el transformador y la carga del taller. Se recomienda instalar un disyuntor de aislamiento y un pararrayos en el extremo frontal del estabilizador, y configurar gabinetes de distribución para diferentes zonas de proceso en el extremo posterior de acuerdo con los diferentes procesos en el taller para lograr una protección graduada.

3. ¿Cuál es el nivel específico de capacidad de "choque antivibración"?

Cuando el voltaje de entrada cae al 60% del valor nominal dentro de 100 ms (es decir, 228 V), el voltaje de salida del SBW-100KVA aún puede mantenerse dentro de ±3% (es decir, 369 V - 392 V). Esto es crucial para que los convertidores de frecuencia y los contactores de la parte trasera mantengan el compromiso. Para caídas profundas de mayor duración, es necesario combinar el ATS frontal y el sistema generador para una respuesta coordinada. Podemos proporcionar una solución general de continuidad del suministro de energía.

4. ¿Cómo es el ciclo de revisión general y el costo de reemplazo de las piezas de repuesto principales?

Se recomienda realizar un mantenimiento integral cada 5 años (incluido el reemplazo de las escobillas de carbón, la lubricación de los rodamientos, el apriete de terminales y las pruebas de aislamiento). El conjunto de escobillas de carbón es el único consumible normal y el costo de reemplazo por lotes es mucho menor que el costo de reemplazar toda la placa de alimentación del estabilizador electrónico. La vida útil total de diseño de la máquina es >15 años y el transformador central puede funcionar durante más de 20 años.

5. ¿Cómo garantiza la función de doble derivación una producción continua en funcionamiento real?

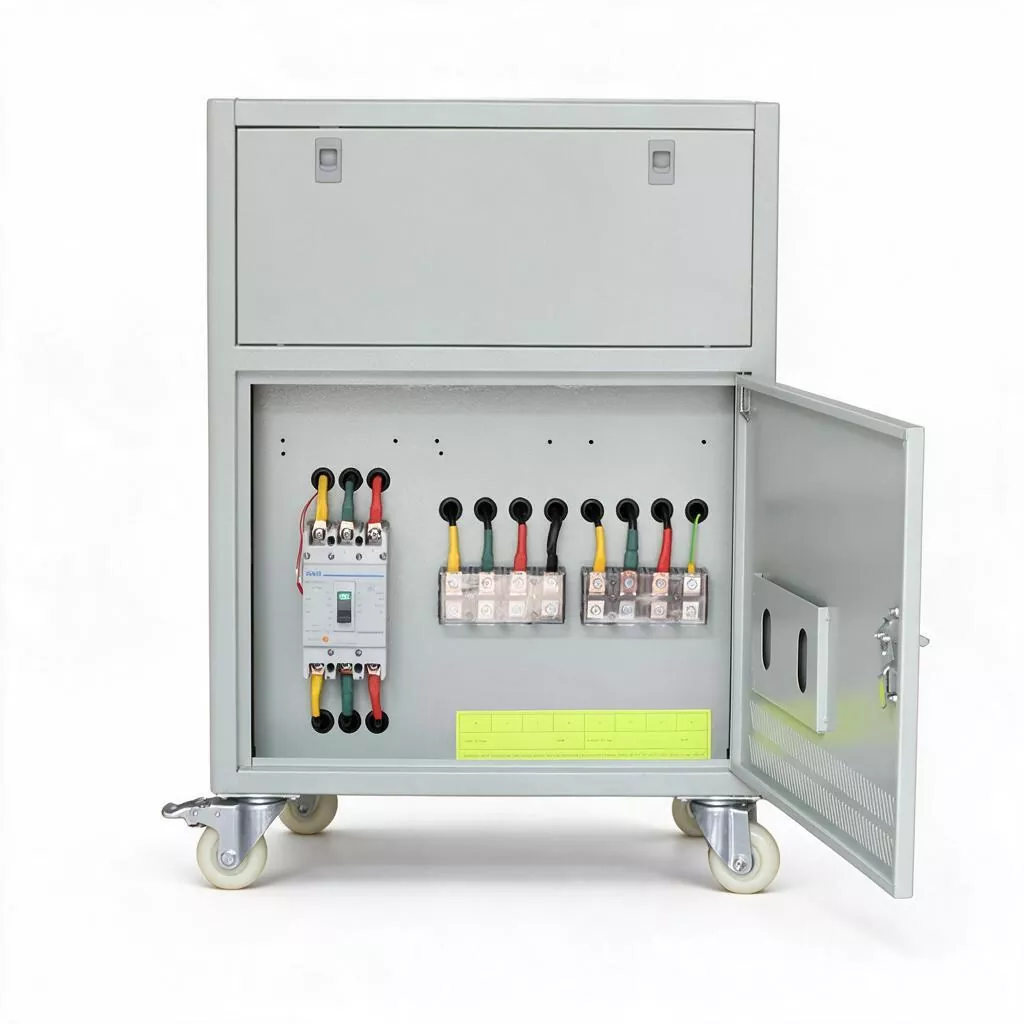

El panel de equipamiento dispone de un interruptor de selección de "estabilización/bypass". Cuando se requiera mantenimiento, cambie el interruptor a la posición "bypass" (en este momento, el contactor interno conectará directamente la carga a la red eléctrica), el cuerpo del estabilizador se puede apagar de manera segura para mantenimiento y el suministro de energía de la carga no se interrumpirá. Una vez completado el mantenimiento, vuelva al modo de "estabilización". Todo el proceso admite una operación de producción ininterrumpida, pero debe ser realizado por un electricista certificado.

6. ¿Existe algún requisito especial para el terreno de instalación para el peso de 175 kg?

El equipo dispone de base portante y cuatro orificios de fijación de instalación. Para un piso de cemento normal, se puede colocar e instalar directamente; Para un piso o losa de piso antiestático elevado, se recomienda instalar una base de carga de acero de canal 10# en la parte inferior del equipo para distribuir el peso entre las vigas y columnas estructurales. Nuestros planos de instalación indicarán claramente los requisitos de carga y las dimensiones fijas.
