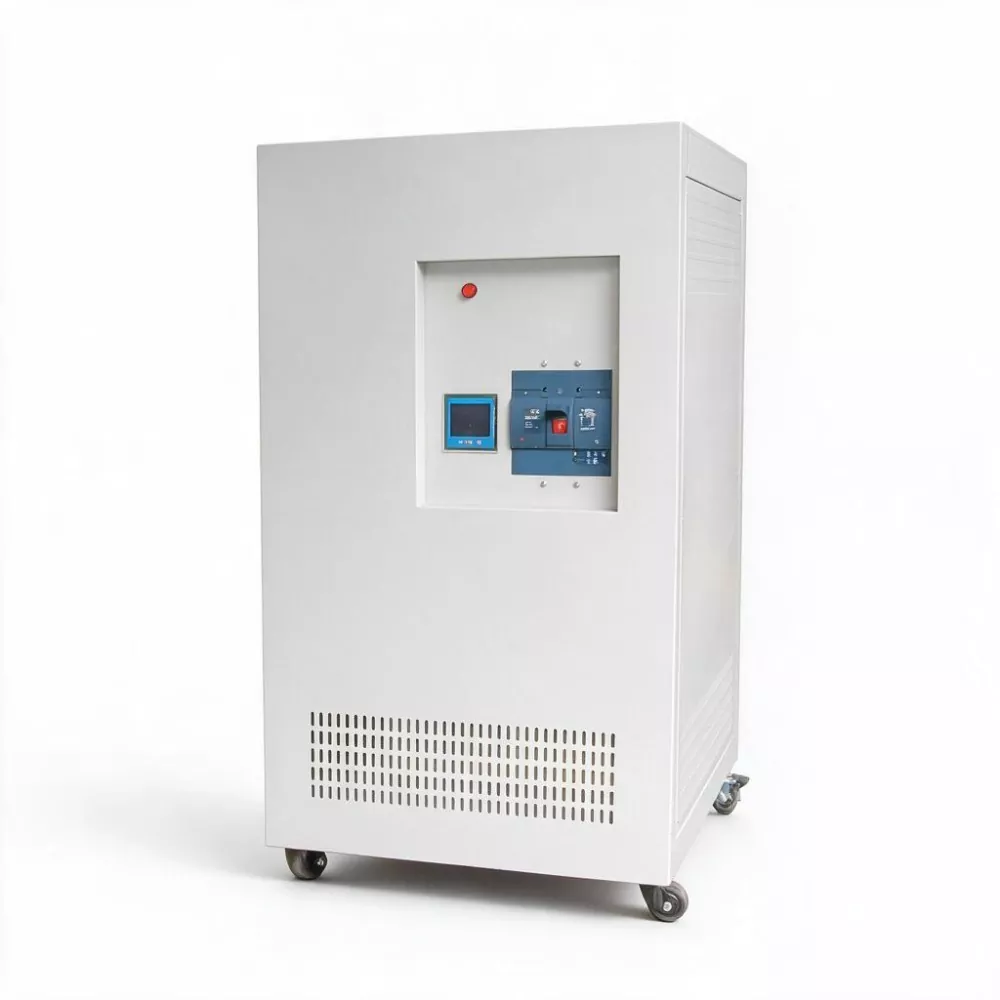

KTACproporciona soluciones de calidad de energía para entornos industriales exigentes, y suAVR estático SCR trifásico de 500 kVAestá diseñado para aplicaciones donde el voltaje trifásico estable es esencial para el funcionamiento confiable del equipo. Al combinar el manejo de energía de alta capacidad con la regulación SCR de estado sólido, este tipo de AVR estático puede ayudar a los usuarios industriales a gestionar las fluctuaciones de voltaje sin depender de componentes de conmutación mecánicos.
Un AVR estático SCR trifásico de 500 kVA es una solución de regulación automática de voltaje de alta capacidad destinada a sistemas eléctricos industriales que requieren un voltaje controlado y estable. La clasificación de 500 kVA lo hace adecuado para cargas eléctricas sustanciales, mientras que la regulación estática basada en SCR permite un ajuste electrónico rápido. En comparación con los estabilizadores de voltaje controlados mecánicamente convencionales, un AVR estático puede proporcionar una respuesta más rápida y reducir el desgaste asociado con las piezas de conmutación móviles. Para fábricas, líneas de producción, sistemas de automatización, equipos sensibles a datos y otras aplicaciones de energía crítica, seleccionar el AVR correcto requiere considerar el rango de voltaje, las características de carga, la configuración de fases, las condiciones de instalación, las funciones de protección y los requisitos de mantenimiento.
Tabla de contenido
- ¿Qué es un AVR estático SCR trifásico de 500 kVA?
- ¿Por qué es importante la tecnología SCR en los sistemas AVR estáticos?
- ¿Cuáles son las características clave a evaluar?
- Consideraciones técnicas clave de un vistazo
- ¿Dónde se puede utilizar un AVR estático de 500 kVA?
- ¿Cómo se debe seleccionar el AVR industrial adecuado?
- ¿Qué beneficios operativos pueden esperar las empresas?
- Preguntas frecuentes
- Conclusión
¿Qué es un AVR estático SCR trifásico de 500 kVA?
Un AVR estático SCR trifásico de 500 kVA es un regulador de voltaje automático diseñado para estabilizar el voltaje en un sistema eléctrico trifásico con una capacidad de potencia aparente nominal de 500 kVA. El términoRCSse refiere a un rectificador controlado por silicio, un dispositivo de conmutación semiconductor utilizado para controlar electrónicamente la energía eléctrica.
A diferencia de los servoestabilizadores tradicionales que dependen de componentes mecánicos impulsados por motor, un AVR estático SCR utiliza conmutación y control electrónicos. Este diseño es particularmente relevante cuando las perturbaciones de voltaje deben corregirse rápidamente y donde el movimiento mecánico frecuente podría aumentar los requisitos de mantenimiento.
Para grandes cargas industriales, la estabilidad del voltaje no es simplemente una cuestión de conveniencia. El voltaje que está constantemente fuera del rango operativo preferido puede afectar motores, equipos de automatización, sistemas de control, maquinaria de producción y dispositivos electrónicos sensibles. Por lo tanto, un AVR estático correctamente especificado puede convertirse en un componente importante dentro de una estrategia general de calidad de energía.
¿Por qué es importante la tecnología SCR en los sistemas AVR estáticos?
La principal distinción de un AVR estático SCR es su método de regulación electrónica sin contacto. La conmutación de semiconductores permite que el regulador ajuste el voltaje sin depender de los contactos mecánicos que se mueven a través de un devanado.
Esta arquitectura puede ofrecer varias ventajas prácticas:
- Corrección rápida de voltaje:La conmutación electrónica puede responder rápidamente a cambios en el suministro entrante.
- Sin ajuste motorizado:El proceso de regulación no requiere que un servomotor mecánico se mueva continuamente.
- Desgaste mecánico reducido:Menos componentes de regulación móviles pueden simplificar el mantenimiento a largo plazo.
- Idoneidad para cargas dinámicas:La corrección rápida puede resultar útil cuando las cargas industriales cambian con frecuencia.
- Funcionamiento automático continuo:El sistema de control puede monitorear las condiciones eléctricas y regular la salida automáticamente.
Los ejemplos de la industria de reguladores SCR estáticos muestran que hay modelos trifásicos disponibles en una amplia gama de capacidades, incluidos sistemas de clase de 500 kVA. Las configuraciones técnicas varían según el fabricante, por lo que el voltaje de entrada, el voltaje de salida, la precisión de la regulación, las características de respuesta, el enfriamiento y las funciones de protección siempre deben confirmarse con las especificaciones reales del proyecto.
¿Cuáles son las características clave a evaluar?
Capacidad trifásica de alta potencia
La clasificación de 500 kVA posiciona esta categoría de AVR para instalaciones eléctricas importantes en lugar de cargas de oficina pequeñas. Antes de la instalación, los ingenieros deben calcular la carga real conectada, la corriente de arranque, el perfil de demanda, el factor de potencia y la expansión futura esperada.
Regulación SCR estática
La tecnología SCR proporciona ajuste electrónico de voltaje. Esto es especialmente relevante para aplicaciones donde se requiere una corrección rápida de voltaje y una regulación frecuente.
Monitoreo y Control Automático
Un AVR industrial debe monitorear continuamente los parámetros eléctricos relevantes y regular automáticamente la salida de acuerdo con el rango operativo configurado. Una interfaz de control clara también puede facilitar la puesta en marcha y la inspección de rutina.
Funciones de protección
Los equipos de regulación de voltaje de alta capacidad deben evaluarse junto con su arquitectura de protección. Dependiendo del diseño específico, la protección puede incluir condiciones tales como sobretensión, subtensión, sobrecarga, cortocircuito, fallas relacionadas con las fases, sobrecalentamiento y condiciones de funcionamiento anormales.
Diseño de Instalaciones Industriales
A 500 kVA, la instalación física se convierte en una consideración de ingeniería importante. El equipo del proyecto debe revisar las dimensiones del gabinete, la ventilación, la disipación de calor, el enrutamiento de cables, la autorización de mantenimiento, la conexión a tierra, las condiciones ambientales y el acceso del personal de servicio.
Consideraciones técnicas clave de un vistazo
| Parámetro | Qué comprobar | Por qué es importante |
|---|---|---|
| Capacidad nominal | 500kVA | Define la capacidad de potencia aparente prevista del sistema. |
| Configuración de fase | trifásico | Debe coincidir con la arquitectura de distribución eléctrica del sitio. |
| Tecnología de regulación | Control estático RCS | Proporciona ajuste de voltaje electrónico sin contacto. |
| Voltaje de entrada | Confirmar según los requisitos del proyecto. | Determina si el AVR coincide con el suministro disponible de la red eléctrica o del generador. |
| Voltaje de salida | Confirmar según el equipo conectado | Garantiza que el equipo aguas abajo reciba el voltaje requerido. |
| Frecuencia | 50 Hz, 60 Hz o requisitos específicos del proyecto | Debe corresponder con el sistema eléctrico y las cargas conectadas. |
| Protección | Sobretensión, subtensión, sobrecarga y otras funciones aplicables | Admite un funcionamiento más seguro y confiable. |
| Enfriamiento | Verifique la disposición de enfriamiento especificada | La gestión adecuada del calor es importante para un funcionamiento continuo de alta potencia. |
Nota: Las especificaciones eléctricas exactas deben confirmarse con el fabricante del equipo antes de la compra porque la configuración, el rango de voltaje, la precisión, las dimensiones, la protección y otros parámetros pueden variar entre los modelos de AVR.
¿Dónde se puede utilizar un AVR estático de 500 kVA?
Se puede considerar un AVR estático trifásico de alta capacidad para instalaciones industriales donde las fluctuaciones de voltaje pueden interferir con el rendimiento del equipo o la continuidad de la producción. Las áreas de aplicación típicas incluyen:
- Plantas de fabricación:Soporta condiciones de energía estables para maquinaria de producción y sistemas automatizados.
- CNC y equipos de precisión:Ayuda a mantener un suministro eléctrico más constante para los componentes electrónicos de control sensibles.
- Automatización industrial:Útil para instalaciones que contienen equipos, variadores, sensores y gabinetes de control controlados por PLC.
- Equipos de comunicación y electrónicos:Puede ayudar a gestionar la inestabilidad del voltaje de suministro que afecta a los sistemas electrónicos sensibles.
- Equipos de impresión y procesamiento:El voltaje estable puede respaldar el funcionamiento constante de la máquina durante ciclos de producción prolongados.
- Instalaciones comerciales y de infraestructura:Puede aplicarse donde grandes cargas trifásicas requieren regulación automática de voltaje.
La idoneidad de un AVR siempre debe determinarse a partir del entorno eléctrico real y no únicamente de la capacidad. Una clasificación de 500 kVA no significa automáticamente que cada perfil de carga de 500 kVA sea apropiado para la misma configuración.
¿Cómo se debe seleccionar el AVR industrial adecuado?
La elección de un AVR estático SCR trifásico de 500 kVA debe comenzar con una evaluación de ingeniería del sistema eléctrico. La siguiente lista de verificación puede ayudar a los compradores a organizar los requisitos técnicos antes de solicitar una cotización:
- Registre el voltaje entrante.Identifique el voltaje nominal y el rango de fluctuación real en el sitio de instalación.
- Calcula la carga real.Considere la demanda operativa actual, la demanda máxima, las características de arranque del motor y la expansión planificada.
- Identificar equipos sensibles.Determine si hay máquinas CNC, componentes electrónicos, sistemas de automatización, dispositivos médicos u otras cargas de precisión conectadas.
- Confirmar configuración trifásica.Verifique la cantidad de cables, los requisitos neutros, la disposición de conexión a tierra y el equilibrio de fases.
- Definir los requisitos de salida.El voltaje regulado requerido y la tolerancia permitida deben especificarse antes de la adquisición.
- Revise las opciones de protección y omisión.Los requisitos de mantenimiento y manejo de fallas deben incluirse en la especificación.
- Verificar condiciones de instalación.La temperatura, la humedad, el polvo, la ventilación, la altitud, la ubicación interior/exterior y el espacio de mantenimiento pueden afectar la selección del equipo.
Para los compradores que comparan soluciones de estabilización de voltaje industrial, un punto de referencia útil es la distinción entre la tecnología AVR estática SCR y la regulación servo convencional. La elección adecuada depende de la respuesta requerida, las características de carga, las condiciones ambientales, la estrategia de servicio y el diseño total del sistema.
¿Qué beneficios operativos pueden esperar las empresas?
El valor de un AVR de alta capacidad va más allá del simple cambio de voltaje. Cuando se dimensiona e instala correctamente, la regulación de voltaje puede formar parte de una estrategia más amplia para mejorar la consistencia eléctrica.
Los posibles beneficios operativos incluyen:
- Condiciones de voltaje más consistentes para equipos aguas abajo.
- Exposición reducida a fluctuaciones de voltaje dentro del rango operativo diseñado del regulador.
- Respuesta electrónica rápida en comparación con los sistemas de regulación ajustados mecánicamente.
- Menos dependencia de los componentes móviles de ajuste mecánico.
- Idoneidad mejorada para sistemas industriales en funcionamiento continuo.
- Un enfoque más estructurado para gestionar los requisitos de calidad de la energía.
Sin embargo, un AVR no es un sustituto universal de otros equipos de calidad eléctrica. La regulación de voltaje, la protección contra sobretensiones, el filtrado de armónicos, la corrección del factor de potencia, la energía de respaldo y los sistemas de suministro de energía ininterrumpible abordan diferentes problemas eléctricos. Una evaluación completa del proyecto debería determinar qué funciones son realmente necesarias.
Preguntas frecuentes
¿Qué significa 500 kVA en un AVR estático?
500 kVA representa la capacidad de potencia aparente nominal del AVR. La carga práctica utilizable depende de la configuración del equipo, el factor de potencia, las condiciones de funcionamiento, el tipo de carga y los límites especificados por el fabricante.
¿Por qué utilizar tecnología SCR en lugar de un servosistema mecánico?
La tecnología SCR utiliza conmutación de semiconductores en lugar de ajuste mecánico impulsado por motor. Esto puede proporcionar una regulación electrónica rápida y reducir el desgaste mecánico, lo que hace que la regulación estática sea atractiva para aplicaciones con cargas eléctricas dinámicas.
¿Es un AVR estático SCR trifásico de 500 kVA adecuado para cada fábrica?
No. La capacidad por sí sola no determina la idoneidad. Los ingenieros deben verificar el voltaje de entrada, el voltaje de salida, el rango de fluctuación, la frecuencia, el perfil de carga, la configuración de fases, las condiciones ambientales, los requisitos de protección y el espacio de instalación antes de seleccionar un modelo.
¿Qué equipos pueden beneficiarse de la estabilización de voltaje?
La maquinaria industrial, los sistemas CNC, los equipos de automatización, los sistemas de control electrónico, los equipos de comunicación, la maquinaria de impresión y otras cargas sensibles al voltaje pueden beneficiarse cuando el voltaje de suministro inestable afecta el funcionamiento.
¿Qué información debo proporcionar al solicitar una cotización de AVR?
Proporcione la capacidad requerida, voltaje de entrada y salida, frecuencia, configuración de cableado trifásico, rango de fluctuación de voltaje, tipo de carga, entorno de instalación, requisitos de protección y cualquier requisito especial de comunicación o derivación. Una lista de carga o un diagrama eléctrico unifilar también puede ayudar a los ingenieros a determinar la configuración adecuada.
Conclusión
A AVR estático SCR trifásico de 500 kVAestá diseñado para regulación de voltaje trifásico de alta capacidad donde son importantes un control electrónico rápido y condiciones de energía estables. Su arquitectura basada en SCR, su capacidad de regulación automática y su capacidad a escala industrial hacen que esta tecnología sea relevante para la fabricación, la automatización, la maquinaria de precisión y otras aplicaciones sensibles a la energía. Para obtener un resultado confiable del proyecto, los compradores deben evaluar el entorno eléctrico completo en lugar de seleccionar un AVR basándose únicamente en la clasificación de 500 kVA. Si está planificando un proyecto de estabilización de voltaje de alta potencia y necesita ayuda para confirmar la configuración adecuada,contáctanosen KTAC para analizar sus requisitos de voltaje, características de carga, condiciones de instalación y necesidades de aplicación.
