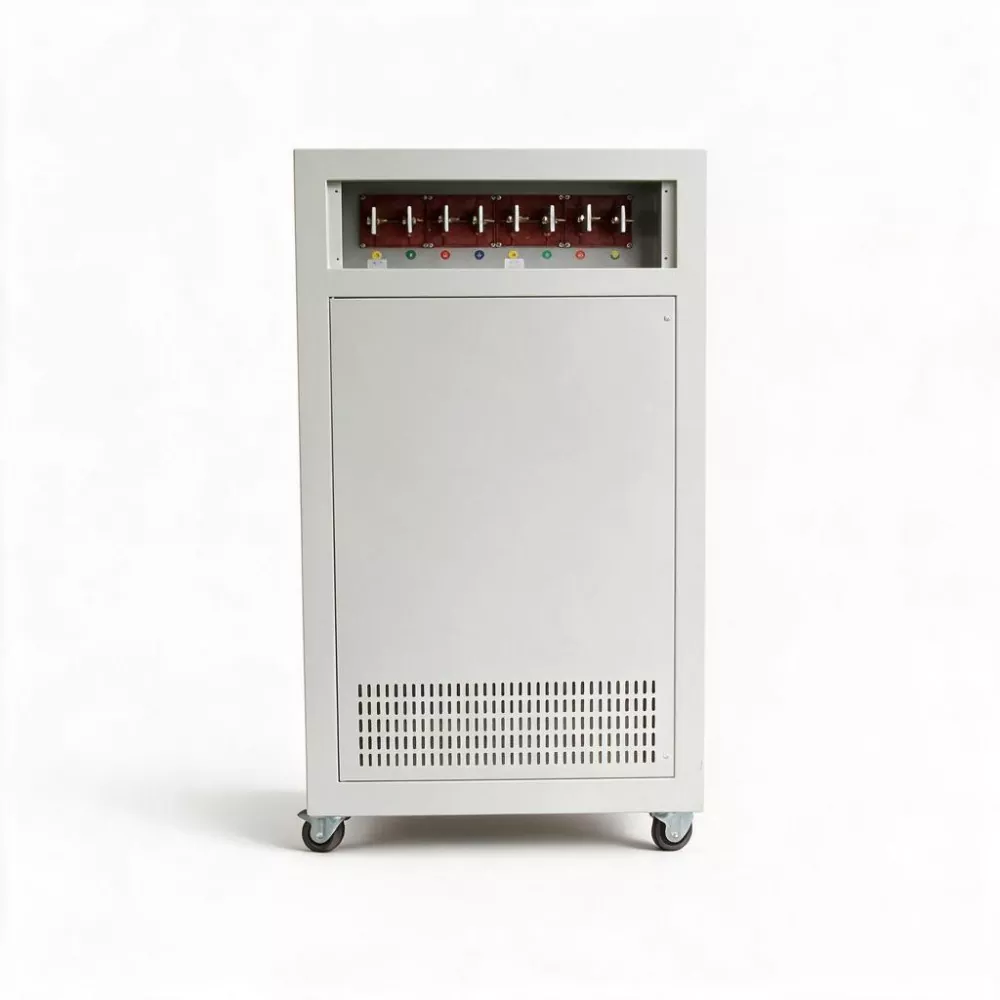

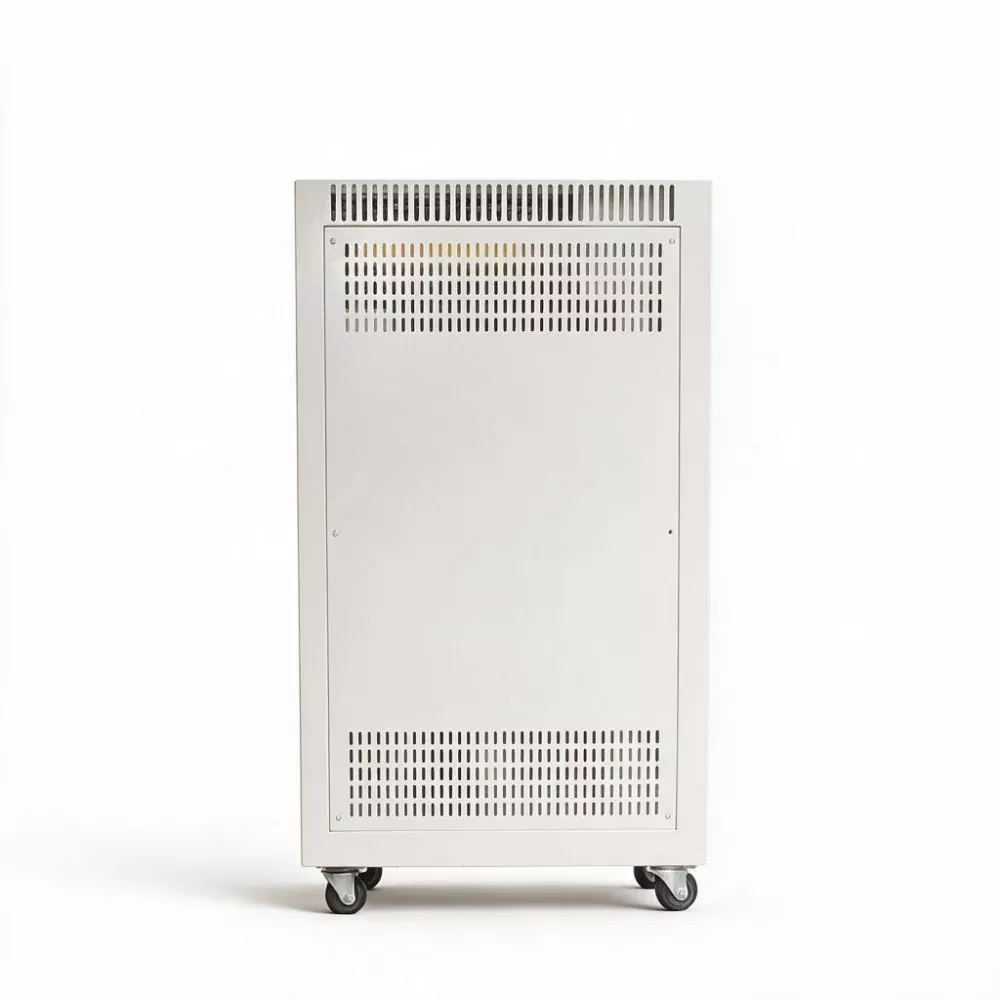

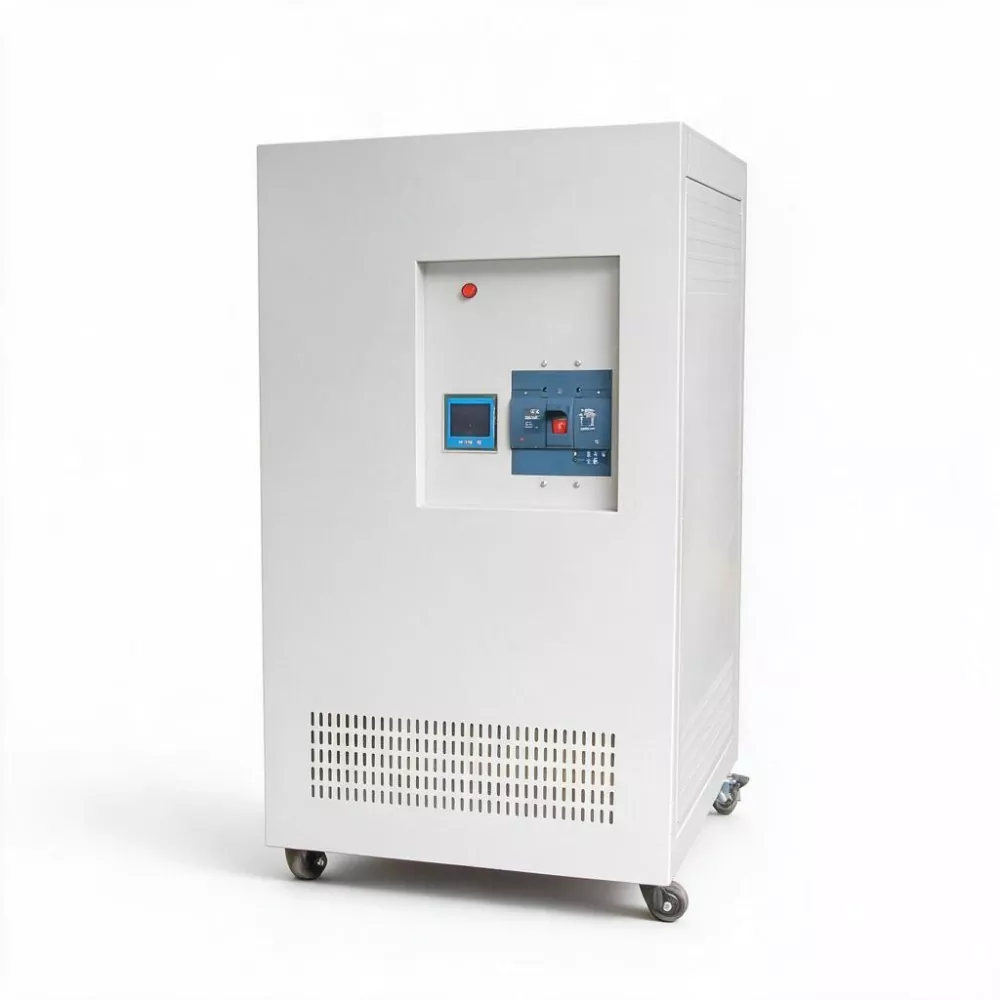

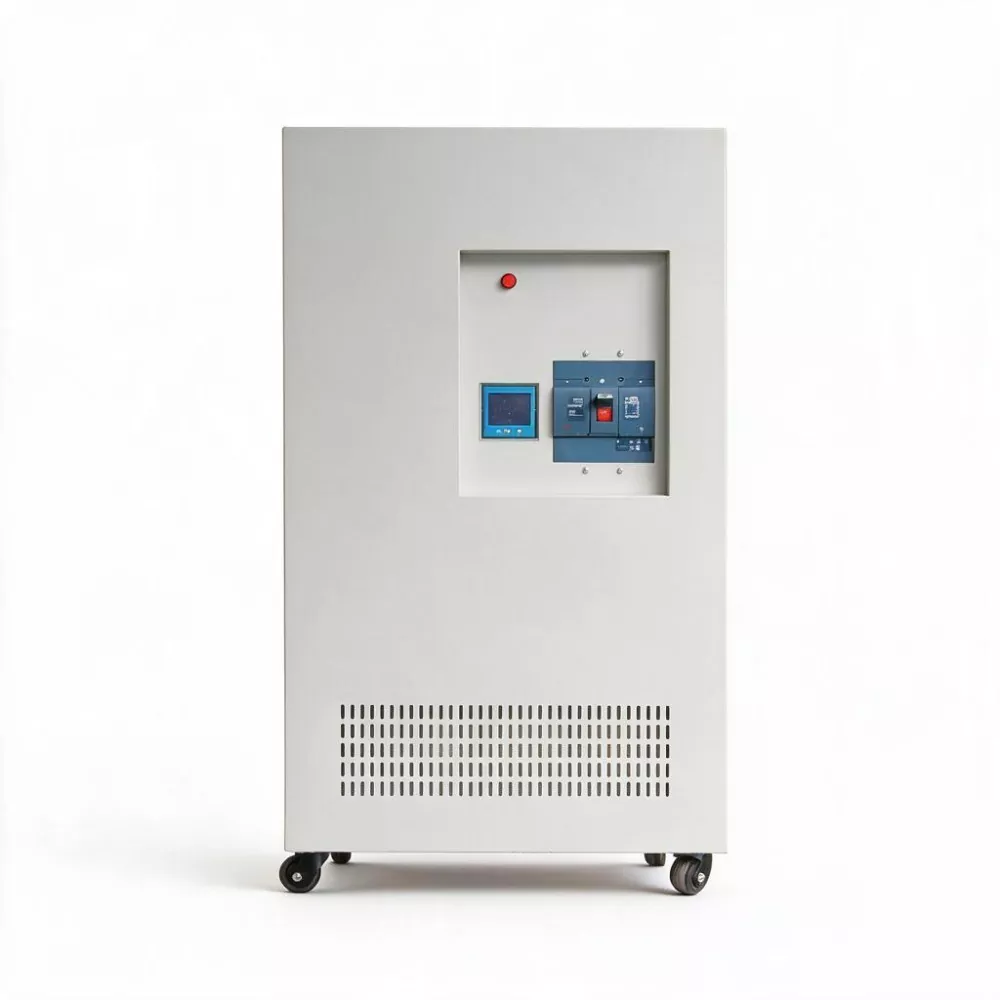

AVR estático SCR trifásico de 500 kVA

El AVR estático SCR trifásico de 500 KVA es un dispositivo de estabilización de voltaje digital sin contacto de alta capacidad diseñado para parques industriales modernos y zonas de fabricación de precisión. Con una capacidad nominal de 500 KVA y una corriente de salida de 760 A, adopta control digital DSP y tecnología de compensación rápida SCR para lograr una regulación de voltaje de alta precisión de ±1 % con un tiempo de respuesta de 10 a 40 ms.

Más allá de la corrección básica de la fluctuación de voltaje, la unidad proporciona aislamiento armónico pasivo para suprimir la distorsión de la red causada por cargas no lineales y admite la interconexión de datos con sistemas EMS, APF y SVG del parque, logrando una optimización sistemática de la calidad de la energía para los sistemas de distribución de energía industrial.

Parámetro del producto

Características clave

1. Gran capacidad a nivel de parque

Capacidad nominal 500KVA, corriente de salida 760A. El AVR estático SCR trifásico de 500 KVA se puede instalar directamente en el lado de entrada de la distribución principal del parque o en la subestación de un taller grande, proporcionando protección de estabilización de voltaje centralizada para todo el bus de distribución (que cubre docenas de dispositivos y miles de metros cuadrados de área de producción).

2. Respuesta ultrarrápida entre 10 ms y 40 ms

Cuando la red eléctrica superior experimenta caídas o fluctuaciones de voltaje causadas por la puesta en marcha de grandes grupos de equipos en el parque, el SBWZ-500KVA puede completar la compensación en milisegundos, evitando que las fluctuaciones de energía se extiendan por todo el parque y garantizando la continuidad del suministro de energía para todos los dispositivos conectados.

3. Atenuación armónica natural

A través del efecto de acoplamiento electromagnético del transformador de aislamiento, tiene un efecto de atenuación del 30% al 50% en los armónicos característicos (5º, 7º, 11º, etc.) generados en el lado de la carga. Cuando se utiliza junto con filtros de potencia activos (APF), puede lograr el cumplimiento general de la gestión armónica del parque.

4. Eficiencia ≥ 99%

Basado en una capacidad de 500 KVA y una tasa de carga anual promedio del 60 %, el SBWZ-500KVA puede ahorrar aproximadamente (500 × 0,6 × 4 % × 8760) ≈ 105 000 kWh de electricidad por año en comparación con los estabilizadores de voltaje de tipo servo tradicionales (con una eficiencia del 96 %). Para parques grandes, cada dispositivo puede ahorrar aproximadamente entre 70.000 y 80.000 yuanes en costos de electricidad por año (basado en un precio de electricidad industrial de 0,7 yuanes por kWh), con importantes beneficios económicos.

5. Diseño totalmente sin contacto

Sin escobillas de carbón, sin servomotores, sin desgaste mecánico, eliminando el riesgo de interrupción de energía causada por fallas mecánicas en los estabilizadores de voltaje tradicionales. Para los parques industriales que requieren una confiabilidad del suministro eléctrico del 99,99%, esta característica es crucial.

6. Función de puerta de enlace de calidad de energía

Interfaz de comunicación RS485 estándar (Modbus-RTU), ampliable a comunicación Ethernet. Carga en tiempo real de datos trifásicos de voltaje, corriente, potencia, tasa de distorsión armónica, etc. a la plataforma EMS, trabajando en coordinación con los dispositivos de compensación de potencia reactiva frontales (SVG, bancos de capacitores) y APF para construir un sistema completo de gestión de circuito cerrado de calidad de energía.

Aplicaciones de productos

1. Parque industrial de alta tecnología: proporciona gestión centralizada de la calidad de la energía para el bus de bajo voltaje de la sala de distribución principal del parque, garantizando la calidad del suministro de energía para empresas como las de tecnología de la información, biomedicina e instrumentos de precisión dentro del parque.

2. Sistema de distribución principal de una gran fábrica de fabricación: instalado en el costado del gabinete de entrada principal de la fábrica, el AVR estático SCR trifásico de 500 KVA proporciona estabilidad de voltaje y protección de aislamiento armónico para toda el área de la fábrica (cubriendo múltiples talleres).

3. Fabricación de semiconductores y paneles: proporciona protección de estabilización de voltaje en toda la fábrica para los sistemas de la planta (MAU, FFU, unidades enfriadoras, grupos de compresores de aire) de fábricas de obleas y fábricas de paneles, asegurando la estabilidad de los parámetros ambientales en talleres limpios.

4. Base industrial de nueva energía: se utiliza para los sistemas de distribución de energía de las fábricas de módulos fotovoltaicos y las súper fábricas de baterías de litio, eliminando las fluctuaciones de voltaje causadas por el arranque y parada a gran escala de los equipos de producción en las líneas de producción y garantizando el funcionamiento estable de las líneas de producción automatizadas.

5. Nodo de Microrred del Parque Industrial: Actúa como centro de estabilización de tensión en la microrred del parque (fotovoltaica + almacenamiento de energía + estaciones de carga), coordinando el equilibrio de oferta y demanda entre las fuentes de energía distribuida y las cargas.

Servicios de personalización

KTAC proporciona una personalización OEM/ODM integral para que el SBWZ-500KVA cumpla con los requisitos específicos del proyecto, las condiciones de las instalaciones y las especificaciones de la marca.

Configuración de voltaje: Rango de voltaje de entrada (estándar ±20 %, más amplio disponible a pedido) y voltaje de salida (380 V/400 V/415 V) configurados de fábrica para coincidir con su sistema de distribución.

Gabinete y protección: IP20 estándar para instalación en interiores; Actualización IP54 disponible para ambientes exteriores o polvorientos, con módulos opcionales de protección solar, aislamiento térmico y calefacción/deshumidificación.

Comunicación y monitoreo: estándar RS485 (Modbus-RTU); Módulos opcionales Ethernet, Profibus-DP o IoT industrial para integración con plataformas EMS, SCADA o DCS.

Módulos funcionales: A pedido, se pueden integrar filtrado EMI incorporado, protección contra sobretensiones (SPD) o interfaces de coordinación APF/SVG dedicadas.

Operación paralela: Configuraciones paralelas redundantes (2 o 3 unidades) con carga compartida y conmutación por error automática, diseñadas para aplicaciones de misión crítica que requieren una disponibilidad del 99,99 %.

Marca y documentación: color personalizado, impresión de logotipos, diseño de empaque y manuales en varios idiomas adaptados a los requisitos de su marca.

Preguntas frecuentes

1. ¿Cuáles son las diferencias entre SBWZ-500KVA, APF y SVG? ¿Cómo trabajan juntos?

· SBWZ-500KVA es responsable de la estabilidad del voltaje: compensa rápidamente las fluctuaciones de voltaje y lo mantiene dentro de ±1%.

· APF es responsable del control de armónicos: compensa y filtra dinámicamente los armónicos característicos generados por la carga.

· SVG es responsable de la compensación de potencia reactiva: compensa de forma rápida y dinámica la potencia reactiva del sistema, mejorando el factor de potencia.

Los tres se complementan. SBWZ-500KVA carga datos de calidad de energía a través de la interfaz de comunicación a la plataforma EMS, y EMS programa de manera inteligente la activación de APF y SVG según el estado del sistema, formando un completo sistema de gobierno de circuito cerrado de calidad de energía.

2. ¿Cuáles son los requisitos para el equipo eléctrico frontal correspondiente a una capacidad de 500KVA?

La corriente nominal del trifásico 380V 500KVA es de aproximadamente 760A. Se recomienda configurar un disyuntor tipo marco (ACB) con una capacidad no menor a 1000 A en el extremo frontal. Se recomienda que la barra colectora de cobre para la línea entrante sea de especificaciones TMY 80×6 mm o mayores, y se recomienda que el cable entrante sea 2 YJV 3×185 mm² + 2×95 mm² en paralelo o un solo YJV 3×300 mm² + 2×150 mm². La configuración específica debe calcularse en función del diagrama del sistema de distribución real y la longitud de la línea.

3. ¿Se puede instalar el AVR estático SCR trifásico de 500 KVA en un entorno exterior?

El SBWZ-500KVA estándar es de tipo instalación interior (con nivel de protección IP20). Si se requiere una instalación al aire libre (como en una sala de distribución tipo contenedor o una subestación tipo caja al aire libre), el nivel de protección se puede actualizar a IP54 (para protección contra polvo y salpicaduras) y se pueden agregar protección solar adicional, capas de aislamiento térmico y dispositivos de deshumidificación de calefacción. Infórmenos de las condiciones ambientales de instalación con antelación.

4. ¿Cómo se pueden configurar varias unidades SBWZ-500KVA para funcionamiento paralelo redundante?

A través de un gabinete de control paralelo dedicado, se pueden operar en paralelo dos o tres estabilizadores de 500 KVA. El sistema paralelo admite distribución de carga y respaldo de redundancia: cuando un dispositivo falla o requiere mantenimiento, los dispositivos restantes pueden asumir automáticamente todas las cargas. El esquema paralelo debe determinarse durante la etapa de diseño del proyecto. Comuníquese con nuestros ingenieros de sistemas para obtener planes de configuración detallados.

5. ¿Existen consideraciones especiales para el transporte e instalación del equipo?

El peso neto del SBWZ-500KVA es 886 kg. Durante el transporte se requieren carretillas elevadoras o equipos de elevación. La parte inferior del gabinete tiene casquillos para carretillas elevadoras y anillos de elevación estándar. La base para la instalación se debe verter con hormigón C30 y reservar orificios para tornillos para la fijación del equipo. Una vez que el gabinete esté en su lugar, es necesario nivelarlo (con una tolerancia de ±2 mm/m) y luego se deben conectar las barras colectoras de cobre para las líneas entrantes y salientes.
