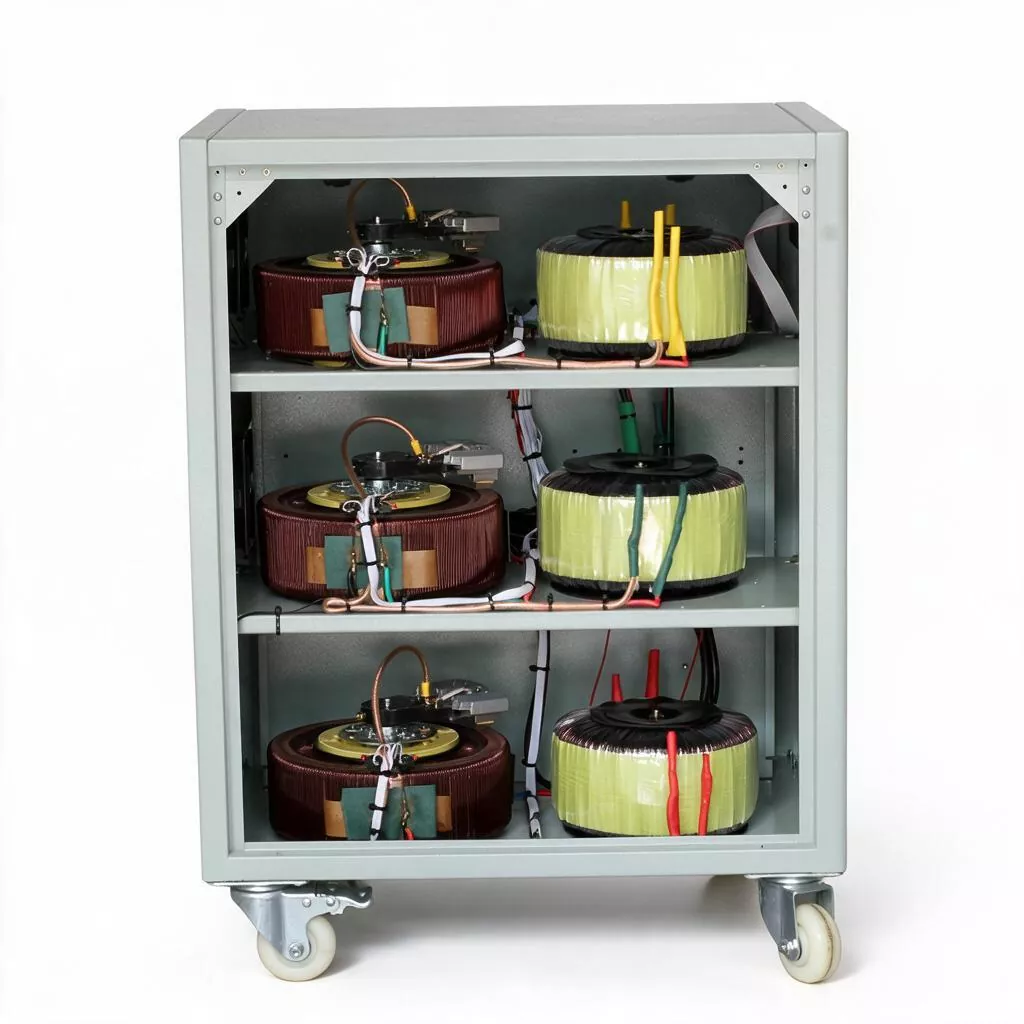

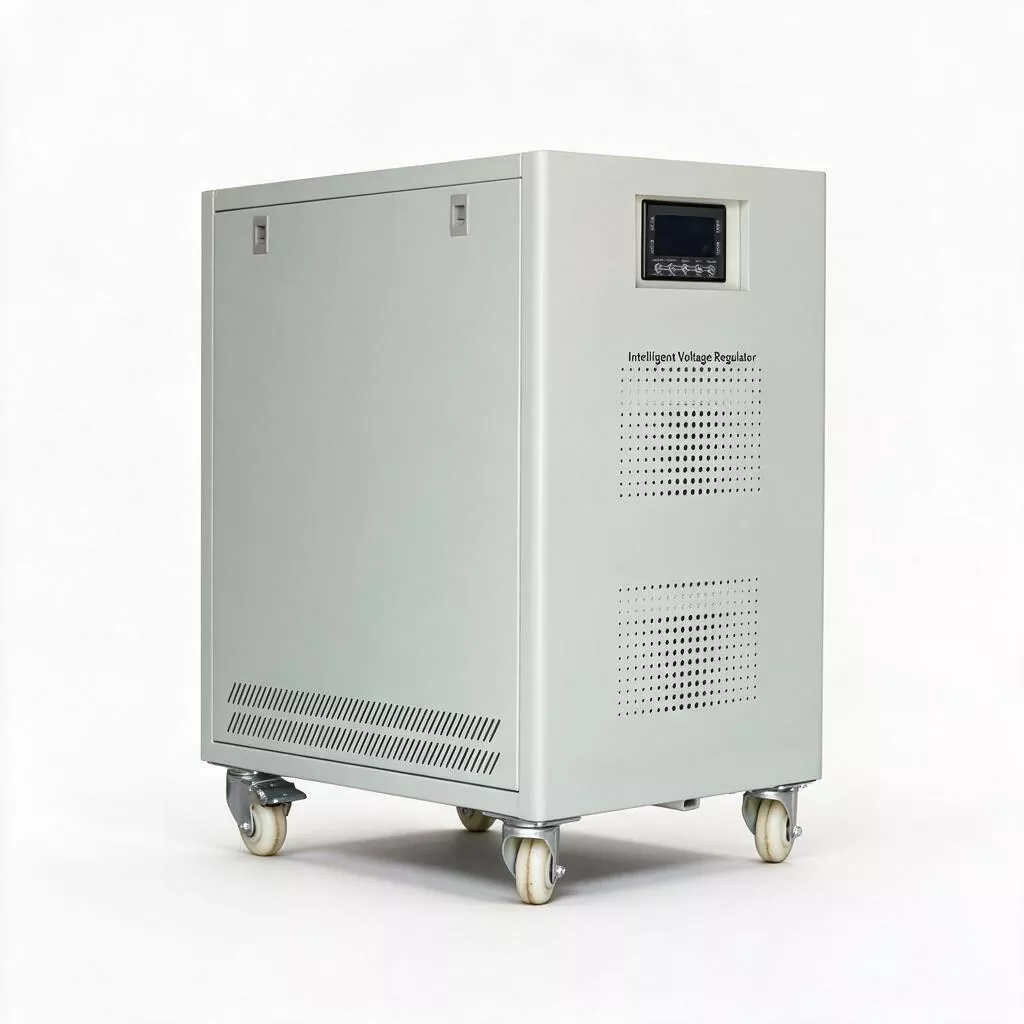

El servomotor AVR trifásico de 10 KVA es un producto maduro de estabilización de voltaje de CA compuesto por componentes clave como un regulador de voltaje de contacto en columna, un circuito de muestreo, un circuito de protección, un circuito de control, un mecanismo de motor síncrono de baja velocidad y un transformador de compensación.
Cuando se producen fluctuaciones debido a un voltaje de red inestable o cambios en la carga del usuario, el circuito de muestreo procesa la señal de voltaje y la envía al motor síncrono. Esto hace que la escobilla de carbón del regulador de voltaje de contacto de columna se mueva hacia arriba o hacia abajo, ajustando automáticamente la relación de giro de la bobina para garantizar un voltaje de salida estable.
Como modelo básico de la serie SBW, el SBW-10kVA presenta una capacidad nominal de 10 kVA y utiliza una conexión trifásica de cuatro cables (Fases A, B y C + Neutro + Tierra). Admite funcionamiento de doble frecuencia (50/60 Hz), lo que lo hace compatible con los estándares de redes eléctricas en diferentes regiones del mundo.
Su capacidad de regulación trifásica independiente garantiza el equilibrio automático de salida entre fases, manejando de manera efectiva escenarios que involucran cargas trifásicas desequilibradas.
| Modelo | SBW-10KVA |
|
Parámetro |
Valor |
|
Potencia Nominal |
10KVA |
|
Tecnología |
Tipo de servomotor |
|
Fase |
Trifásico |
|
Voltaje de entrada |
380V/400V/415V±20% (hay un rango más amplio disponible sujeto a solicitud especial y a un costo mayor) |
|
Voltaje de salida |
380V/400V/415V |
|
Precisión de salida |
3% |
|
Frecuencia |
50/60Hz |
|
Eficiencia |
≥96% |
|
Grado de aislamiento |
Grado A |
|
Rigidez dieléctrica |
CA 2000 V/1 min sin descargas disruptivas, sin averías |
|
Velocidad de respuesta |
0,1 s |
|
Distorsión de forma de onda |
<0.1% distorsión de la forma de onda de salida, Sin armónico incremental |
|
Aumento de temperatura |
Aumento de temperatura neta: <60 ℃ |
|
Método de regulación |
Regulación separativa de cada fase, salida de fase de equilibrio automático |
|
Mostrar |
Pantalla LED digital, muestra el voltaje de fase en tiempo real |
|
Alambrado |

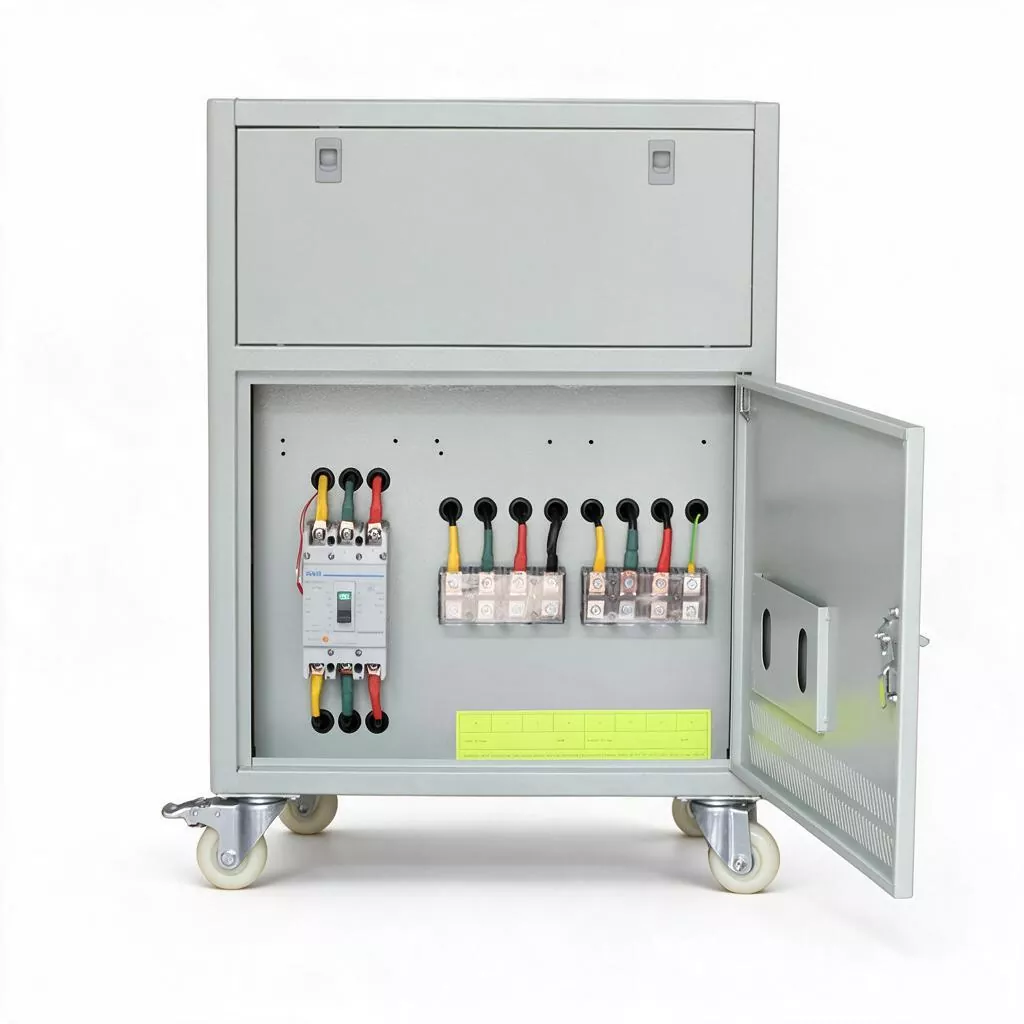

Trifásico de cuatro cables (A, B, C Neutro, Conexión a tierra) |
|
Protección |
sobrecarga, alto voltaje, bajo voltaje, cortocircuito, protección contra sobrecalentamiento, falta de protección, función de derivación |
|
Método de enfriamiento |

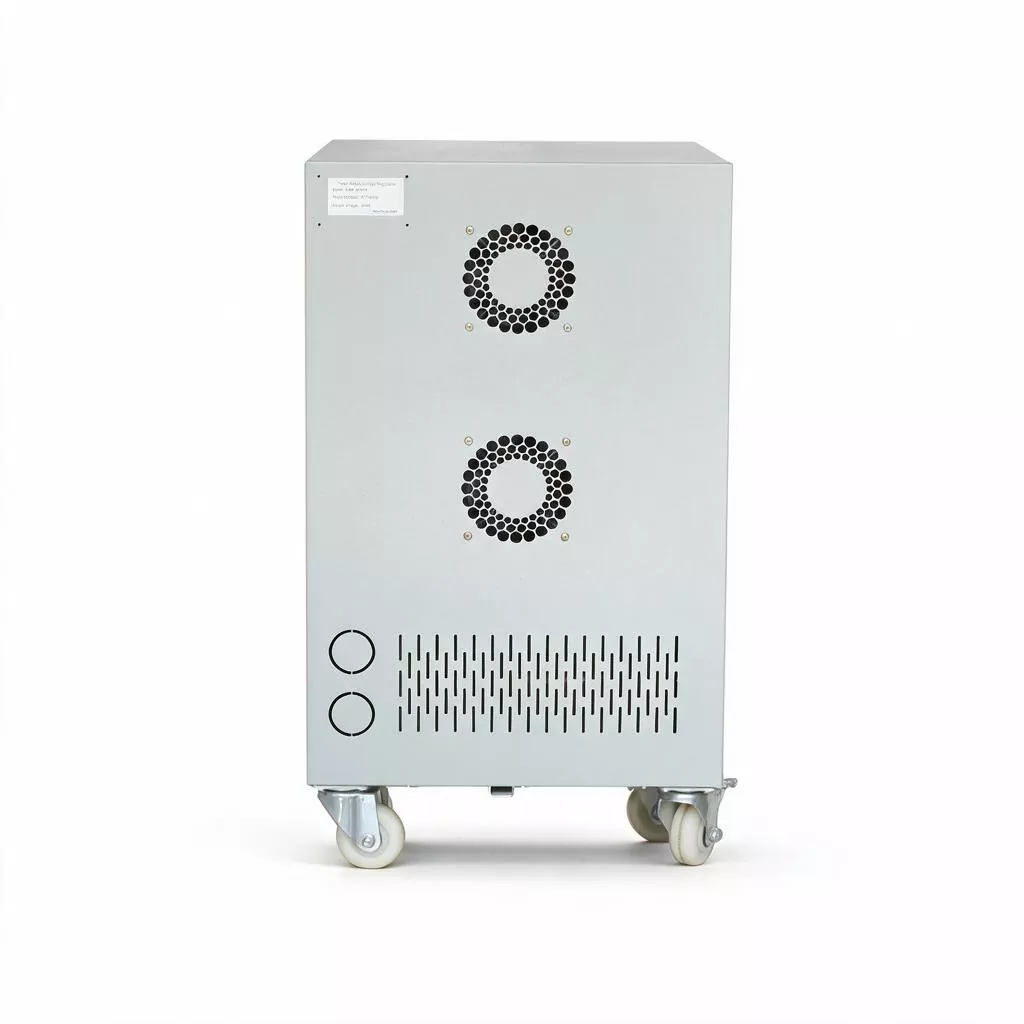

Ventilador de refrigeración inteligente |
|
Temperatura de funcionamiento |
-5 ℃ ~ 40 ℃ |
|
Humedad relativa |
<90% |
|
Dimensión (mm) |
500*380*670 |
|
Peso neto (kg) |
42 |
|
Observaciones: |
Las especificaciones anteriores se basan en las especificaciones estándar de fábrica; los diseños personalizados están disponibles sujetos a confirmación. |
El estabilizador SBW-10kVA ofrece una precisión de voltaje de salida de ±3%, proporcionando un suministro de energía estable para equipos de precisión y cargas críticas. Presenta tiempos de respuesta rápidos, con una velocidad de ajuste de voltaje de menos de 1 segundo en respuesta a las fluctuaciones del voltaje de entrada.
El producto cuenta con una eficiencia ≥96% y una baja pérdida de energía, lo que resulta en un importante ahorro de energía. La tasa de distorsión de la forma de onda de salida es inferior al 0,1%; no genera armónicos adicionales y no causa distorsión en la red eléctrica. 3. Amplio rango de voltaje de entrada
El rango de voltaje de entrada es 380 V/400 V/415 V ±20 % (rangos más amplios disponibles a pedido), lo que lo hace adecuado para entornos con mala calidad de la red eléctrica y fluctuaciones significativas de voltaje.
Equipado con múltiples mecanismos de protección, que incluyen protección contra sobrecarga, sobretensión, subtensión, cortocircuito, sobretemperatura y pérdida de fase, así como una función de derivación. Estas características garantizan el funcionamiento seguro tanto del estabilizador de voltaje como del equipo de carga conectado.

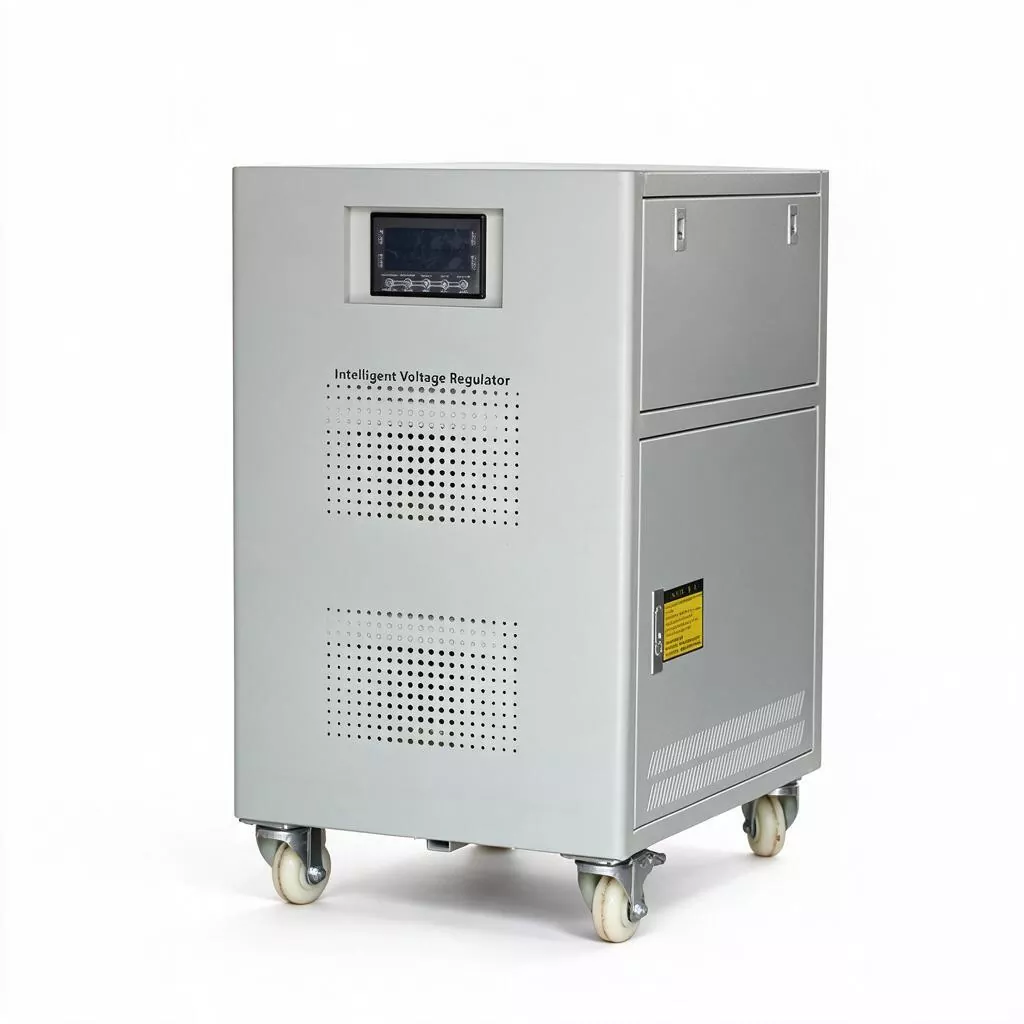

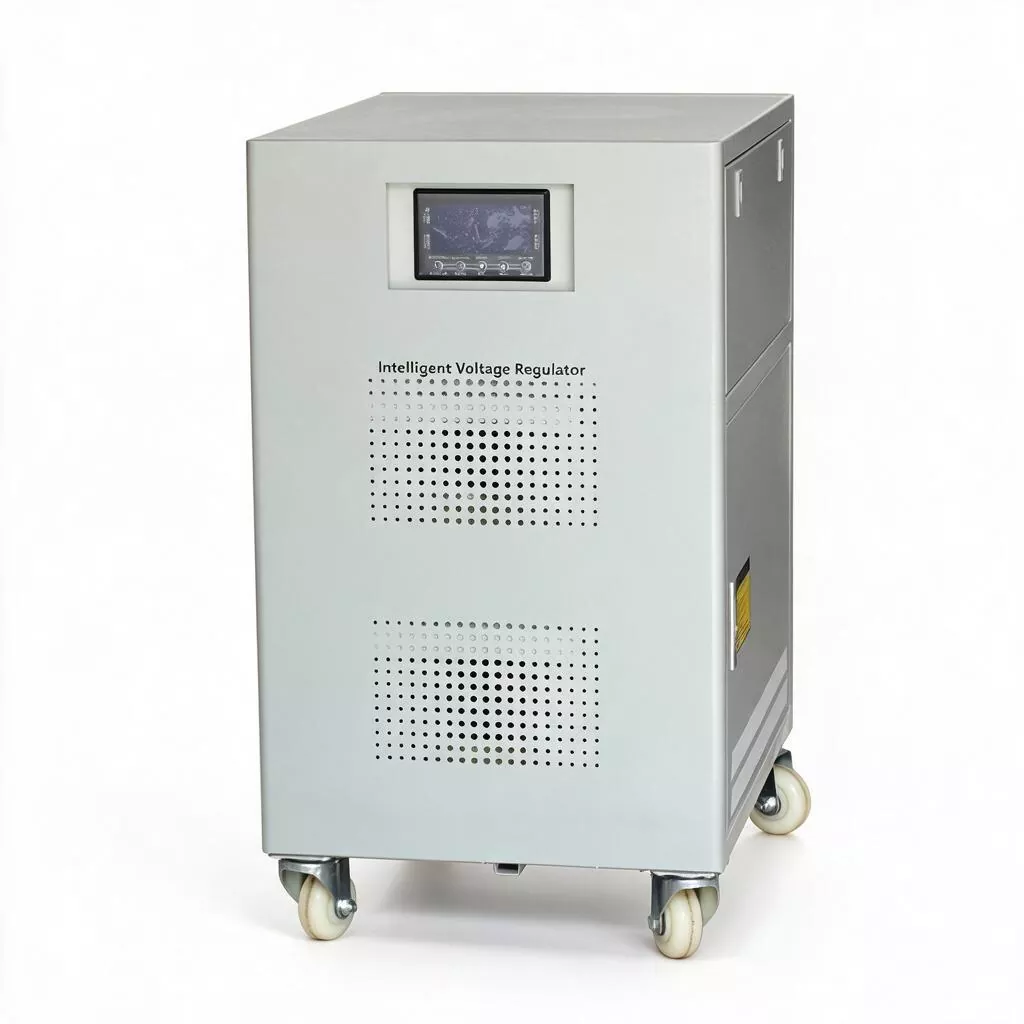

Cuenta con una pantalla LED digital para un monitoreo claro, preciso y en tiempo real de los voltajes de fase. El servomotor AVR trifásico de 10 KVA admite control de modo dual (manual/automático), lo que permite a los usuarios cambiar de manera flexible según las necesidades reales.
Adecuado para cargas resistivas, capacitivas e inductivas; capaz de soportar sobrecargas momentáneas y un funcionamiento continuo a largo plazo. Compatible con diversas fuentes de energía, incluidas energía térmica, hidroeléctrica y pequeños generadores.
1. Producción industrial: ampliamente utilizado para la estabilización de voltaje en equipos de fabricación, como líneas de producción, máquinas herramienta de precisión, equipos láser y robots industriales en empresas industriales y mineras.
2. Transporte: Adecuado para la estabilización de voltaje en infraestructura de transporte, incluidos sistemas ferroviarios, equipos de ascensores y sistemas de peaje de autopistas.
3. Instalaciones médicas: Proporciona energía estable y confiable para equipos médicos e instrumentos de precisión en hospitales e instituciones de atención médica.
4. Comercial y Comunicaciones: Adecuado para la estabilización de voltaje en estaciones base de telecomunicaciones, sistemas postales/de telecomunicaciones, centros de datos, iluminación comercial y otros lugares comerciales o de comunicación.
5. Construcción e ingeniería: Adecuado para sitios de construcción, campos petroleros, operaciones de campo y otros lugares que requieren energía temporal o experimentan fluctuaciones de voltaje significativas.
6. Investigación científica y educación: Adecuado para proporcionar energía estabilizada a instrumentos de precisión y aparatos experimentales en escuelas e institutos de investigación.
KTAC admite servicios OEM/ODM, incluida la personalización del color de la carcasa, el embalaje, los rangos de voltaje de entrada/salida y módulos de funciones especiales (por ejemplo, filtros EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485). Por favor contáctenos para una solución personalizada.
El estabilizador de voltaje de la serie SBW es adecuado para cargas resistivas, capacitivas e inductivas; puede soportar sobrecargas momentáneas y está diseñado para un funcionamiento continuo a largo plazo. Es particularmente adecuado para aplicaciones que requieren alta calidad de energía y formas de onda de voltaje estables.
El SBW-10KVA ofrece una precisión de voltaje de salida de ±3%. Ajusta el voltaje en menos de un segundo en respuesta a una fluctuación del 10% en el voltaje de entrada. Su rápida respuesta le permite manejar eficazmente las fluctuaciones de la red y las variaciones de carga.
El servomotor trifásico de 10 KVA AVR está equipado con funciones de protección integrales, que incluyen protección contra sobrecarga, sobretensión, subtensión, cortocircuito y sobretemperatura, así como protección contra pérdida de fase y función de derivación. En caso de anomalía, puede cortar rápidamente la salida para salvaguardar los equipos de carga aguas abajo.
El SBW-10KVA funciona dentro de un rango de temperatura de -5 °C a 40 °C y una humedad relativa inferior al 90 %, lo que lo hace adecuado para su uso en diversas condiciones climáticas.
Sí, los servicios de personalización OEM/ODM están disponibles. Los rangos de voltaje de entrada/salida, los colores exteriores y los métodos de embalaje se pueden adaptar a los requisitos del cliente. También están disponibles módulos funcionales opcionales, como filtros EMI, dispositivos de protección contra rayos e interfaces de monitoreo RS232/RS485.
