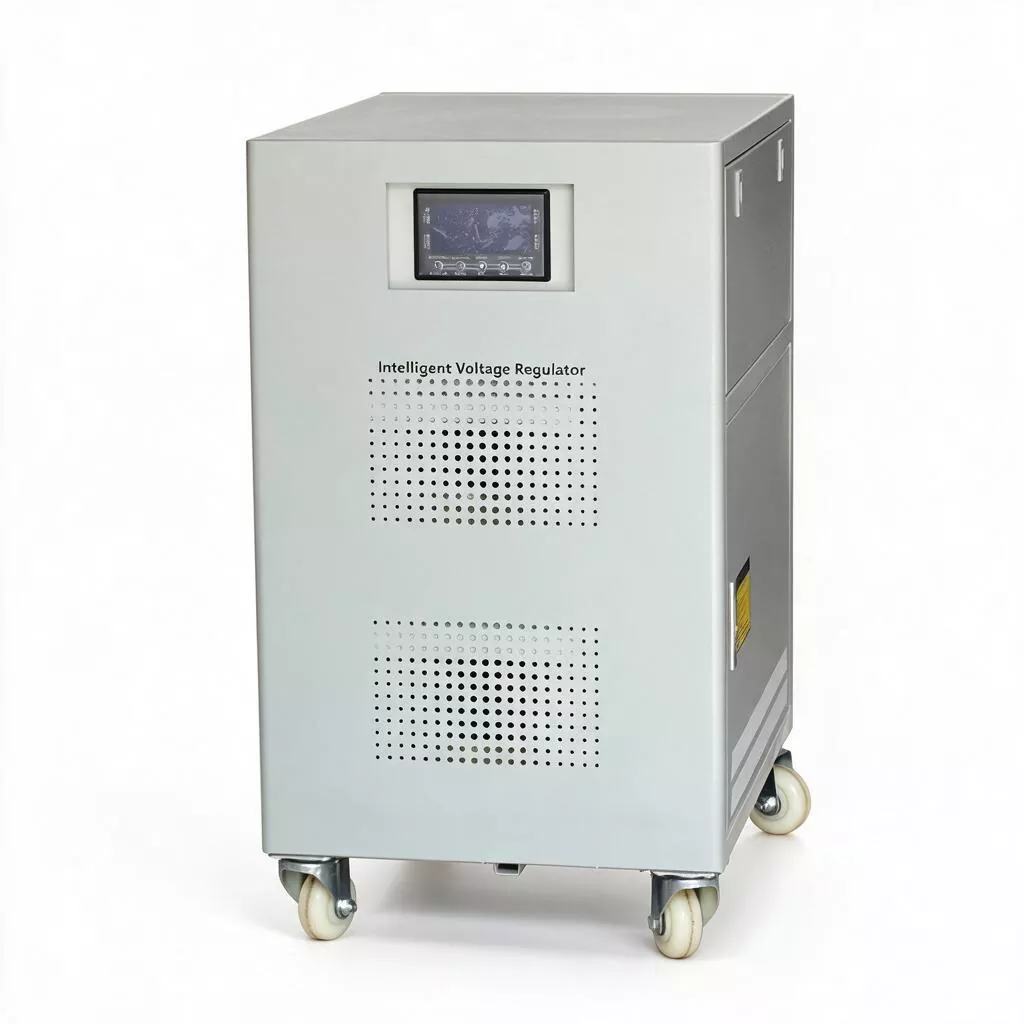

Servomotor AVR trifásico de 20 kVA

La competencia en la fabricación moderna es en gran medida una competencia de eficiencia general del equipo (OEE). Entre los muchos factores que influyen en la OEE, la calidad de la energía suele pasarse por alto, aunque suele ser el principal culpable de las paradas no planificadas.

Las caídas de voltaje pueden interrumpir los programas de control del PLC y provocar paradas por alarma en los servovariadores; el alto voltaje sostenido acelera el envejecimiento del aislamiento del motor y acorta la vida útil de los capacitores del bus de CC VFD; y el desequilibrio trifásico provoca una ondulación del par del motor, comprometiendo la precisión del mecanizado.

En comparación con los modelos básicos de 10 KVA o intermedios de 15 KVA, el servomotor AVR trifásico de 20 KVA no solo maneja las altas corrientes de irrupción (normalmente 5 a 7 veces la corriente nominal) asociadas con el arranque de cargas inductivas como motores y compresores, sino que también, gracias a su regulación trifásica independiente, restaura rápidamente el equilibrio de voltaje entre fases durante fluctuaciones repentinas de carga monofásica, lo que garantiza que toda la línea de producción permanezca sin perturbaciones.

Parámetro del producto

¿Cuáles son las ventajas sobre otros productos?

En términos de compatibilidad del sistema, la capacidad de 20 KVA corresponde a una corriente nominal de aproximadamente 30 A (380 V trifásica), lo que lo convierte en una combinación perfecta para la gran mayoría de disyuntores y contactores de 40 A (o menos) en el mercado, eliminando la necesidad de costosas actualizaciones del gabinete de distribución de energía.

Además, el servomotor AVR trifásico de 20 KVA comparte exactamente las mismas dimensiones (500 × 380 × 670 mm) y peso (82 kg) que los modelos de 10 KVA y 15 KVA. Esta consistencia en los requisitos de espacio y carga estructural permite a los clientes actualizar a una mayor capacidad sin alterar su diseño existente, al mismo tiempo que aseguran suficiente espacio de energía para acomodar la adición de una o dos máquinas más en el futuro.

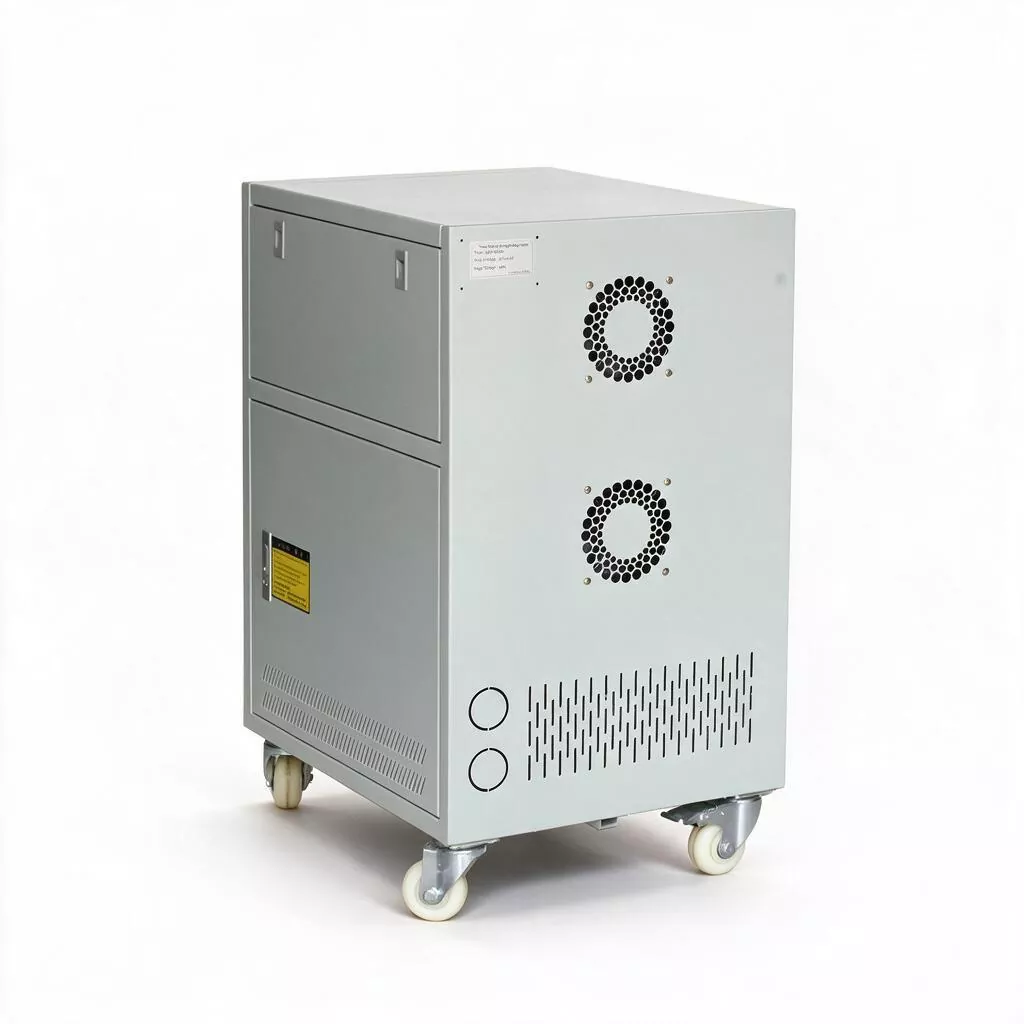

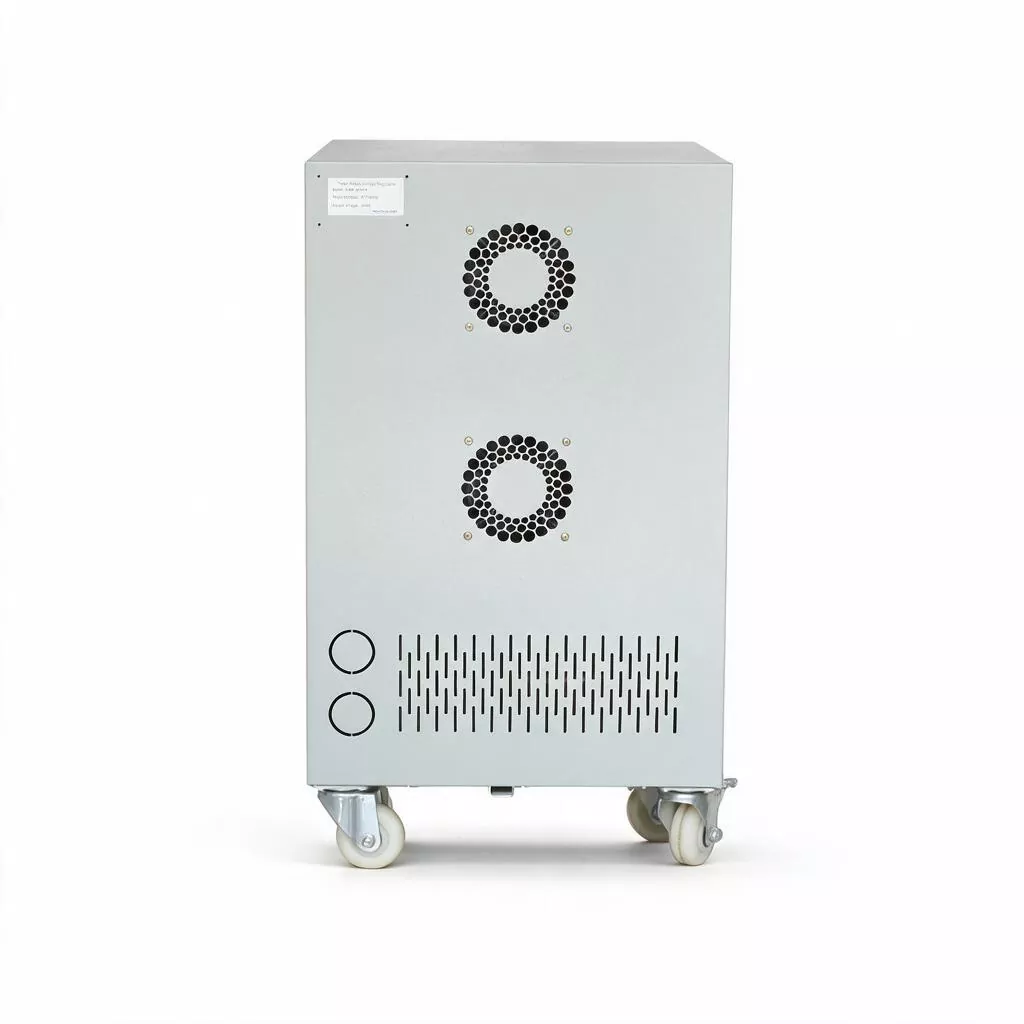

El servomotor trifásico AVR de 20 KVA hereda las ventajas inherentes de la estructura del servomotor: alta resistencia al impacto, ausencia de los riesgos asociados con la frágil electrónica de potencia y reemplazo fácil y económico de las escobillas de carbón. Equipado con un ventilador inteligente con control de temperatura y un sistema de protección multicapa, este modelo está diseñado para entornos de producción continua de tres turnos las 24 horas del día, lo que lo hace especialmente adecuado para operaciones de líneas de montaje que exigen una alta continuidad del suministro de energía.

Características clave

1. Posicionamiento de capacidad óptima

La potencia nominal de 20 KVA llena con precisión el hueco del mercado entre los modelos de 15 KVA y 30 KVA. Para grupos de carga con una capacidad instalada total de aproximadamente 15 a 18 KW, la unidad de 20 KVA proporciona un margen razonable de 10 a 15 %. Esto le permite manejar fácilmente las sobretensiones de arranque del motor y al mismo tiempo evitar la ineficiencia de operar en una zona de carga liviana debido a una capacidad excesiva, lo que garantiza que el estabilizador funcione constantemente dentro de su rango de eficiencia máxima (carga del 60 % al 80 %).

2. Garantizar la continuidad de la producción

Presenta una amplia tolerancia de voltaje de entrada de ±20%; el estabilizador mantiene una salida estable incluso cuando el voltaje de la red cae a 304 V o aumenta a 456 V. Con un tiempo de respuesta de menos de un segundo, mitiga eficazmente los parpadeos de voltaje durante las temporadas de tormentas y las fluctuaciones de voltaje causadas por la conmutación de equipos pesados, minimizando el riesgo de interrupciones en el suministro de energía.

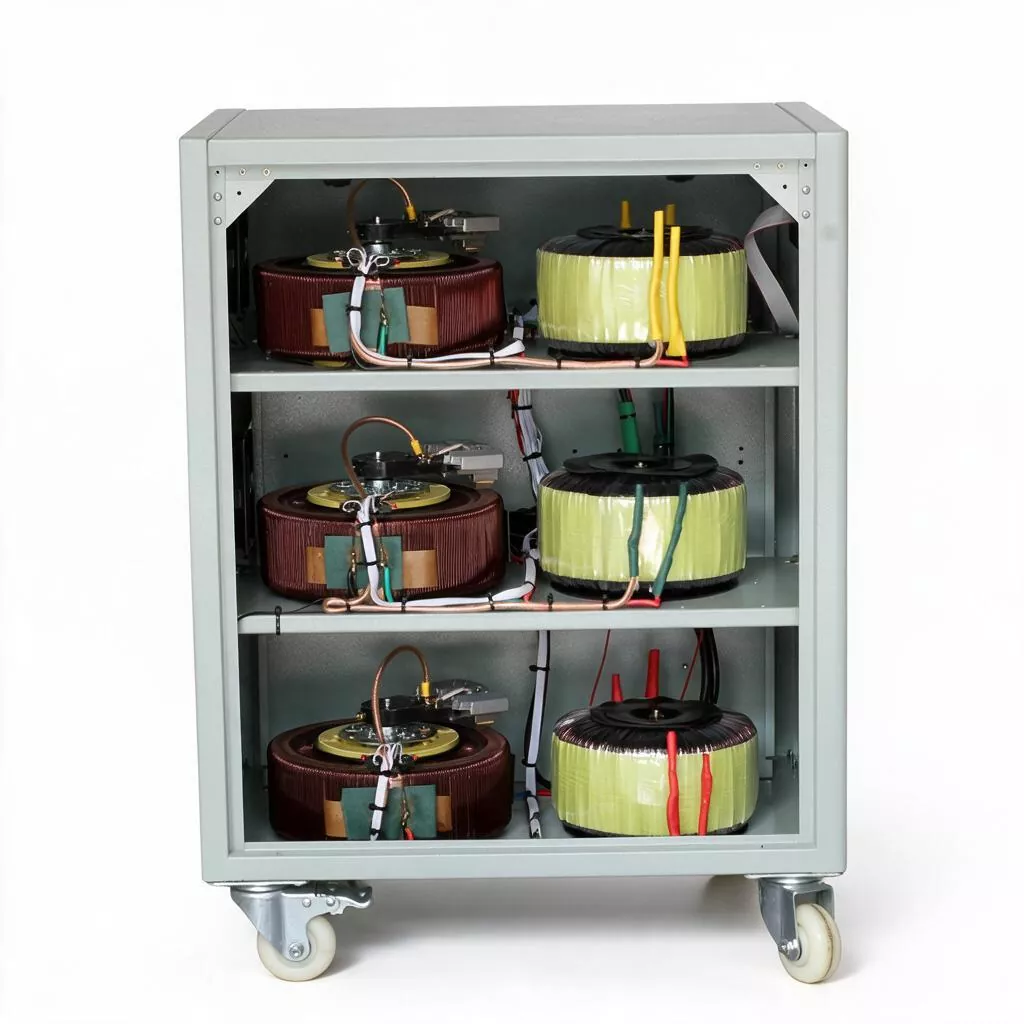

3. Regulación Trifásica Independiente

Diseñado para escenarios de fábrica que involucran cargas mixtas, como iluminación y tomacorrientes monofásicos junto con equipos de energía trifásicos, utiliza tecnología de control y muestreo de fases independientes. Incluso con desequilibrios de carga significativos entre fases, estabiliza el voltaje de cada fase dentro del rango de precisión requerido, evitando daños a los tableros de control de precisión causados ​​por la sobretensión resultante de los cambios del punto neutro.

4. Diseño de alta durabilidad

Construido con materiales aislantes Clase A de grado industrial, soporta CA 2000 V/1 min sin ruptura dieléctrica. Con un aumento de temperatura neta de <60 °C y un sistema de enfriamiento de aire forzado inteligente incorporado, funciona de manera estable a largo plazo en temperaturas ambiente de -5 °C a 40 °C y niveles de humedad por debajo del 90 %, lo que lo hace adecuado para entornos de alta temperatura y humedad, como talleres de moldeo por inyección, fundiciones y salas de distribución de energía subterráneas.

5. Mantenimiento modular

Las escobillas de carbón son las únicas piezas consumibles; el reemplazo es simple y de bajo costo (no es necesario desmontar toda la unidad). El tablero de control utiliza conexiones de terminales enchufables, lo que reduce significativamente los tiempos de resolución de problemas y reparación. La unidad tiene una vida útil diseñada de más de 15 años, lo que resulta en un costo total de propiedad a largo plazo mucho menor que el de los estabilizadores de voltaje electrónicos.

6. Conectar y usar

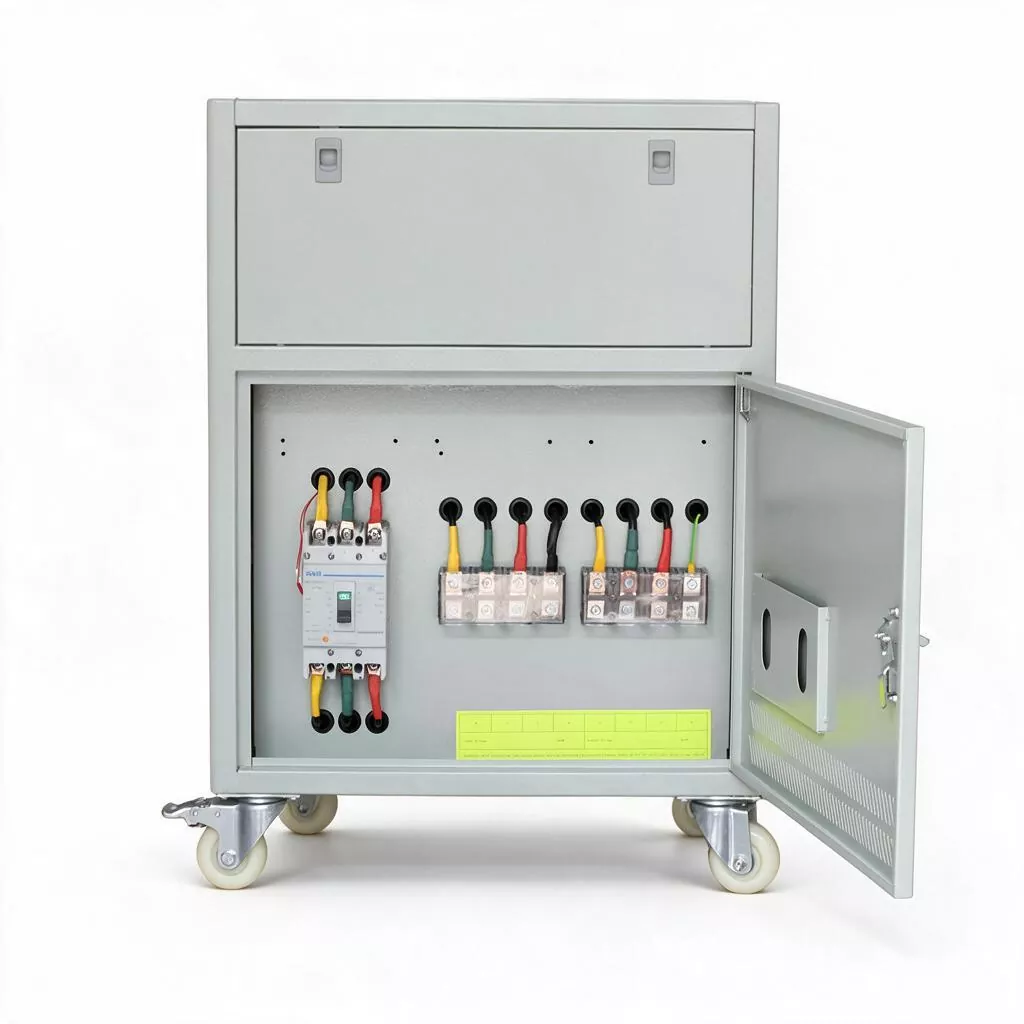

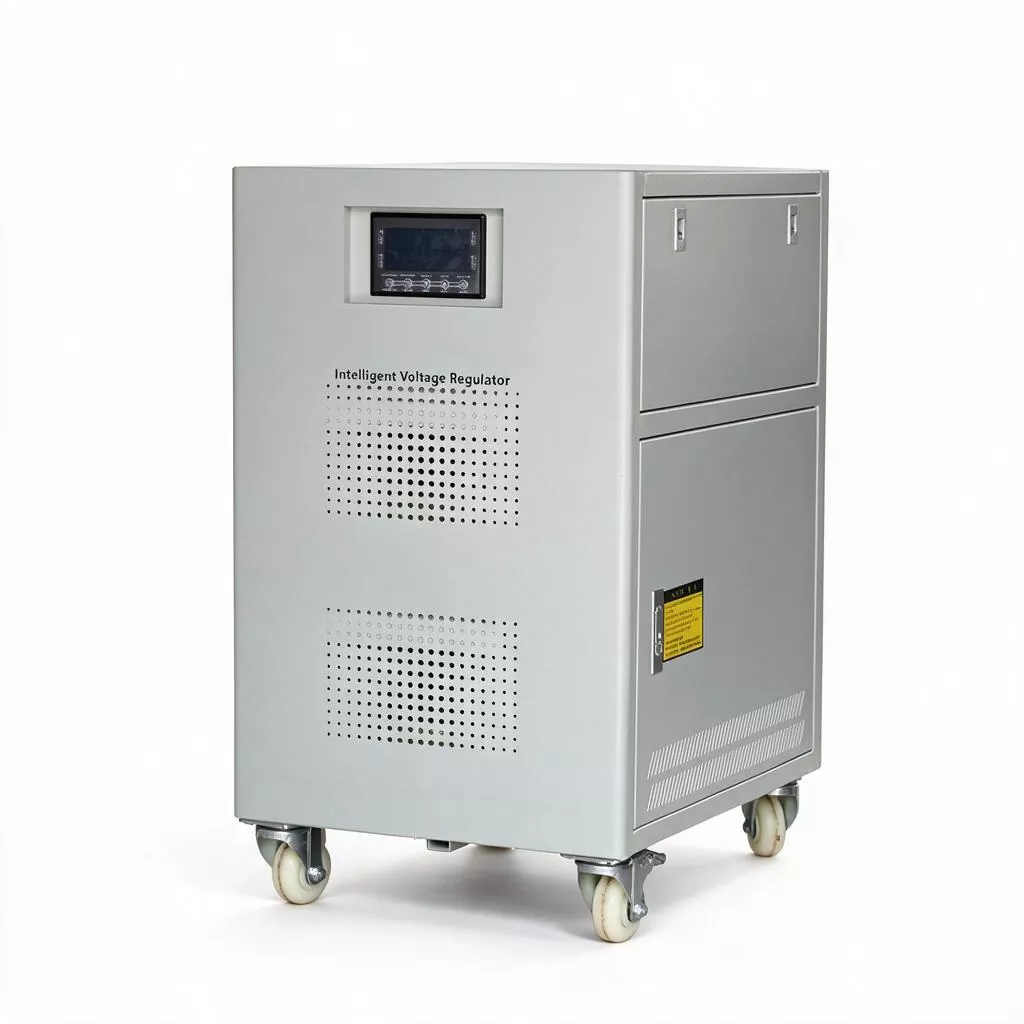

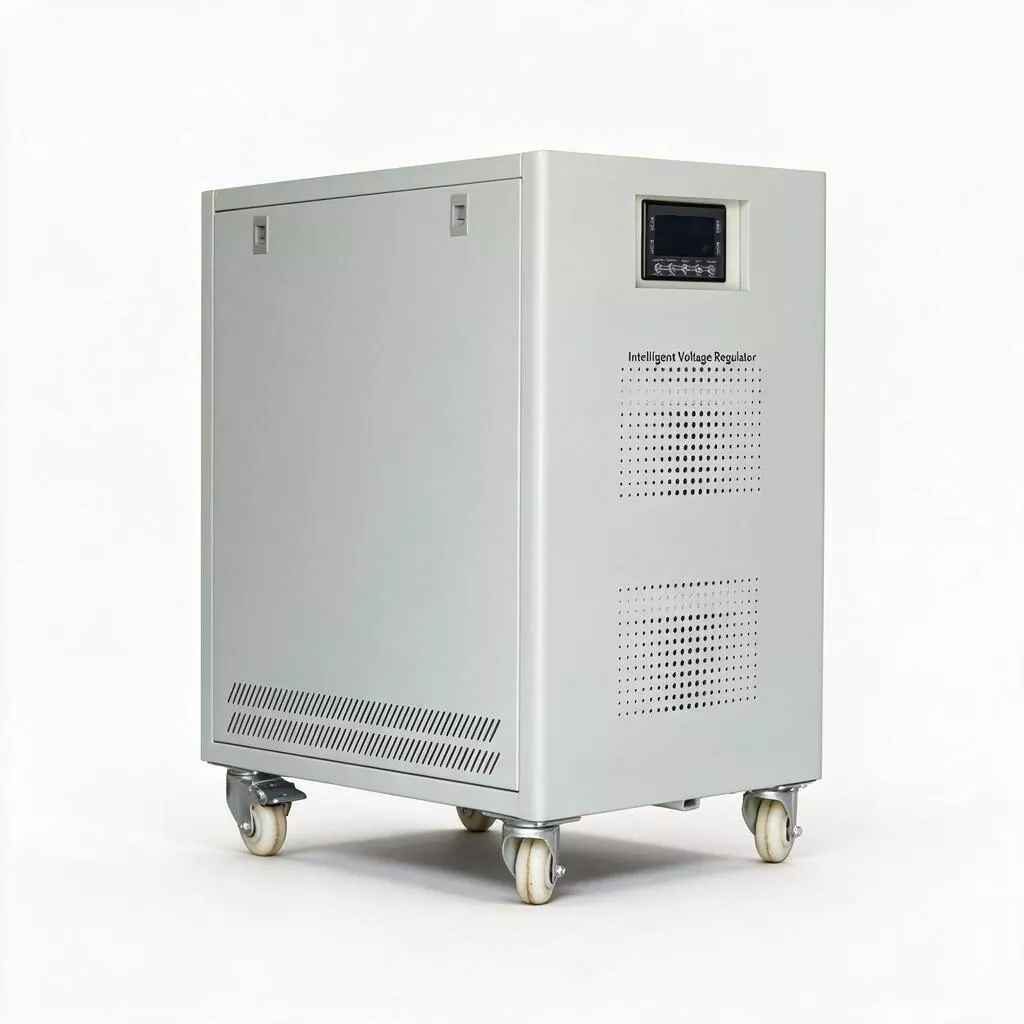

Cuenta con cableado trifásico estándar de cuatro cables (A/B/C/N/PE) y admite operación de doble frecuencia (50/60 Hz). El servomotor AVR trifásico de 20 KVA es compatible con grupos electrógenos diésel, sistemas UPS y las etapas de entrada de varios variadores de frecuencia (VFD). Un panel LED digital proporciona una visualización intuitiva de los voltajes de fase, lo que facilita inspecciones rápidas en el sitio.

Aplicaciones de productos

1. Líneas de fabricación pequeñas y medianas: proporciona potencia estable para tornos CNC, fresadoras, centros de mecanizado, líneas de estampado pequeñas y líneas de montaje automatizadas, asegurando la precisión del mecanizado y manteniendo los tiempos del ciclo de producción.

2. Equipos eléctricos para edificios grandes: adecuados para bancos de ascensores principales, unidades enfriadoras de aire acondicionado central, bombas contra incendios y sistemas de ventilación en edificios de oficinas de gran altura, centros comerciales y hospitales; evita el atrapamiento del ascensor o las paradas protectoras de los sistemas de refrigeración causadas por fluctuaciones de voltaje.

3. Maquinaria de envasado y alimentos: ofrece protección de estabilización de voltaje para equipos que se someten a ciclos frecuentes de arranque y parada, como máquinas envasadoras de almohadillas, máquinas llenadoras, máquinas selladoras y hornos, extendiendo así la vida útil de contactores y motores.

4. Procesamiento láser y de chapa metálica: suministra energía limpia a las unidades de control CNC y a las bombas de gas auxiliares de las máquinas de corte por láser y plasma, evitando averías de alto voltaje o problemas de calidad del corte.

5. Salas de agregación de comunicaciones: implementadas en la etapa de entrada de fuentes de alimentación conmutadas y unidades de aire acondicionado de precisión en salas de agregación regionales y centros de datos de borde para evitar el tiempo de inactividad de los equipos de comunicación causado por anomalías de voltaje.

6. Equipo de prueba e inspección: proporciona una referencia de voltaje estable para cámaras de prueba ambientales, dinamómetros y probadores de carga/descarga de alta potencia en laboratorios universitarios y centros de inspección de calidad, asegurando la repetibilidad de los datos de prueba.

Servicios de personalización

KTAC admite servicios OEM/ODM, incluida la personalización de colores exteriores, métodos de embalaje, rangos de voltaje de entrada/salida y módulos de funciones especiales (como filtros EMI, dispositivos de protección contra rayos e interfaces de monitoreo RS232/RS485). Por favor contáctenos para una solución personalizada.

Preguntas frecuentes

1. ¿Cómo determino si mi equipo requiere 20kVA en lugar de 15kVA?

Calcule la potencia total (kVA) de todos los equipos que funcionan simultáneamente y tenga en cuenta la sobrecorriente de arranque del motor individual más grande. Si la potencia operativa total cae entre 12 kVA y 15 kVA (e involucra motores grandes o equipos que arrancan y se detienen con frecuencia), recomendamos el modelo de 20 kVA para garantizar suficiente espacio libre. Si la potencia total se mantiene constantemente por debajo de los 10 kVA, el modelo de 15 kVA es suficiente. Podemos proporcionarle una hoja de trabajo de cálculo de carga gratuita.

2. ¿Habrá problemas si el estabilizador de voltaje de 20 kVA funciona con carga baja durante un período prolongado?

No. La serie SBW utiliza regulación de voltaje por servomotor y no tiene el requisito de "carga mínima" que se encuentra en los estabilizadores de voltaje electrónicos. Incluso con cargas ligeras del 20 % al 30 %, la eficiencia se mantiene por encima del 90 % y un menor aumento de temperatura en realidad ayuda a prolongar la vida útil de las escobillas de carbón y el transformador.

3. ¿Puede la regulación trifásica independiente resolver completamente los problemas de desequilibrio trifásico?

Sí. El AVR con servomotor trifásico de 20 KVA realiza muestreo de voltaje y regulación de compensación para cada fase individualmente, estabilizando el voltaje de salida de cada fase con una precisión de ±3 %. Sin embargo, tenga en cuenta que regula el voltaje en lugar de la distribución de energía activa; Si la corriente de carga trifásica está muy desequilibrada (p. ej., una diferencia superior al 50%), recomendamos optimizar la distribución de la carga.

4. ¿Cómo funciona la función bypass del equipo?

En caso de sobrecarga interna, cortocircuito, sobrecalentamiento o falla de un componente, el circuito de control cambia automáticamente la carga al circuito de derivación de la red eléctrica. En este punto, la unidad actúa simplemente como conductora; mientras la regulación de voltaje está deshabilitada, se mantiene el suministro de energía continua al equipo aguas abajo. Simultáneamente, el panel activa una alarma sonora y visual para alertar al personal de mantenimiento.

5. ¿Con qué frecuencia es necesario reemplazar las escobillas de carbón?

La vida útil de las escobillas de carbón depende de la frecuencia de las fluctuaciones de voltaje y la magnitud de la corriente de carga. En condiciones de funcionamiento estándar con una calidad de red media, la vida útil normal es de aproximadamente 3 a 5 años. Recomendamos reemplazarlo cuando se observen fluctuaciones significativas en el voltaje de salida o cuando el cepillo se haya desgastado hasta un tercio de su longitud original. El reemplazo es simple y se puede completar en 15 minutos.

6. ¿Se pueden conectar unidades en paralelo para aumentar la capacidad?

No se recomienda conectar las salidas de dos estabilizadores de voltaje SBW directamente en paralelo. Si se requiere una mayor potencia de salida, es recomendable seleccionar un modelo SBW-30K, SBW-50K o de mayor calificación, o contactarnos para obtener una solución personalizada de estabilización de voltaje centralizada de alta capacidad.
