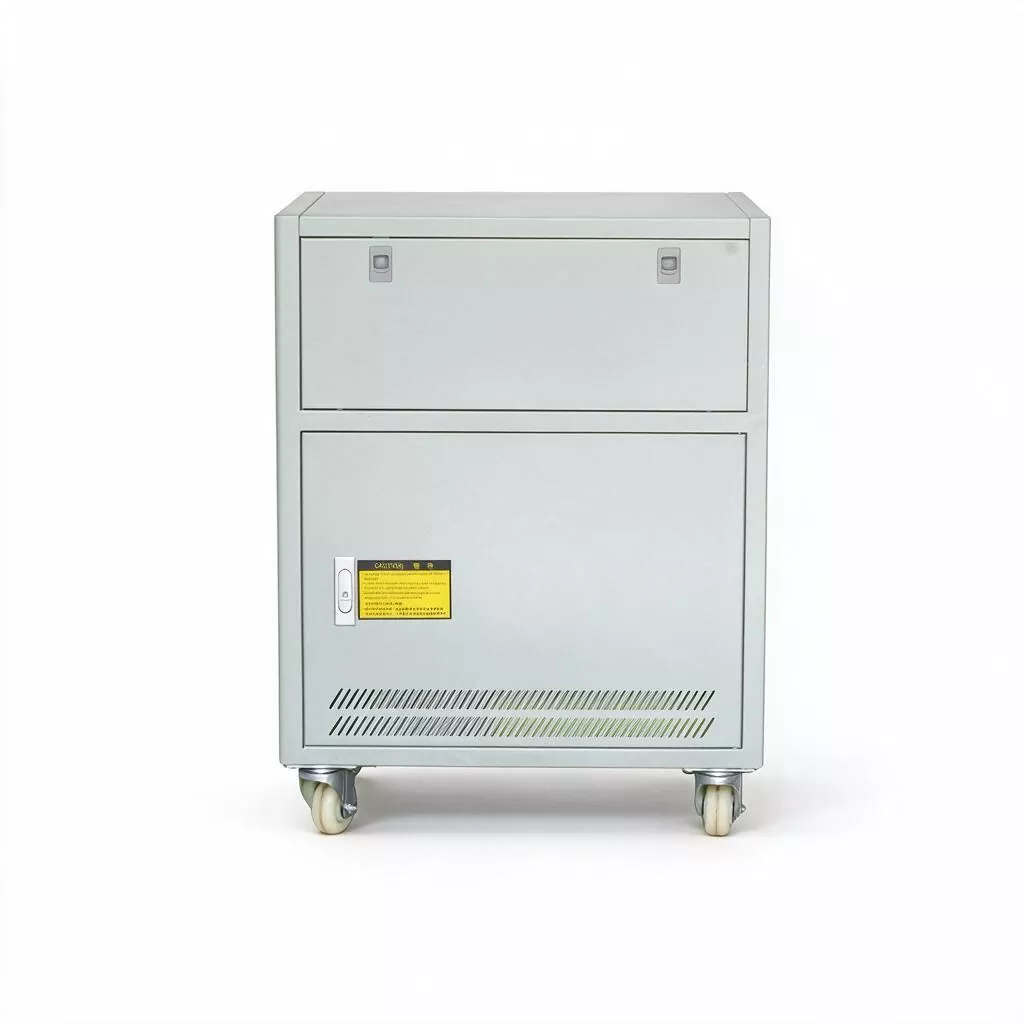

Servomotor AVR trifásico de 30 kVA

Para el ingeniero jefe de la fábrica y el supervisor de mantenimiento de equipos, al planificar el sistema de energía, "espacio" y "potencia" son siempre un par de factores en conflicto que requieren una cuidadosa consideración. Especialmente en los parques industriales urbanos donde el terreno es escaso, el área de la sala de distribución a menudo se fija durante la construcción de los edificios de la fábrica, y la posterior expansión de los costos de ingeniería civil son extremadamente altos y el proceso es largo.

El servomotor AVR trifásico de 30 KVA puede resolver eficazmente este problema. Comparte exactamente el mismo tamaño de chasis, las mismas posiciones de los orificios de la base de instalación y el mismo diseño de terminales de entrada y salida con el SBW-20KVA de menor capacidad, pero admite un transformador de compensación y una bobina reguladora de voltaje de mayor tamaño. La capacidad de salida nominal aumenta de 20 KVA a 30 KVA.

Esto significa que cuando su línea de producción se actualiza de una carga de 15-18 KW a una carga de 22-27 KW, no necesita comunicarse con el equipo de construcción para derribar paredes y perforar agujeros, no necesita rehacer las barras de acero de los cimientos del gabinete de distribución, ni preocuparse por si los cables entrantes y salientes originales son demasiado cortos. Simplemente extraiga toda la máquina de 20 KVA, empújela en su lugar como 30 KVA y vuelva a conectar los cables para completar la actualización de "salto de capacidad".

Parámetro del producto

Ventajas de rendimiento

La capacidad nominal de 30 KVA corresponde a una corriente nominal de aproximadamente 46 A (trifásica 380 V), que puede cubrir toda la línea de montaje de fábricas pequeñas y medianas, compresores de aire de tornillo grandes (nivel de 37 KW), sistemas hidráulicos y de calefacción de máquinas de moldeo por inyección de 200-300 toneladas, así como unidades centrales de aire acondicionado de gran potencia en centros comerciales y edificios de oficinas.

La corriente de arranque del motor puede alcanzar entre 7 y 8 veces la corriente nominal. Los estabilizadores de voltaje electrónicos comunes son propensos a errores o daños debido a sobrecorriente instantánea. Si bien el SBW-30KVA adopta una servoregulación por inducción electromagnética, no existe riesgo de avería por sobrecorriente del dispositivo semiconductor de potencia. Sus componentes de transformador y escobillas de carbón tienen una capacidad de sobrecarga extremadamente fuerte a corto plazo, lo que puede hacer frente con calma a las pruebas severas que conllevan los frecuentes arranques y paradas de motores grandes.

Además, el servomotor trifásico AVR de 30 KVA adopta tecnología de regulación independiente trifásica fase por fase. Incluso en condiciones de carga pesada donde la corriente trifásica está desequilibrada, puede estabilizar el voltaje de salida de cada fase con una precisión de ±3%. El ventilador inteligente con control de temperatura se combina con el sistema de aislamiento de nivel A de alto grado para garantizar un funcionamiento continuo las 24 horas a plena carga en un ambiente de 40 ℃, lo que lo convierte en un verdadero "reproductor de servicio pesado de grado industrial".

Características clave

1. Densidad de potencia ultraalta

Las dimensiones exteriores son 500×380×670mm, exactamente iguales que el modelo de 20KVA, pero con un aumento de capacidad del 50%. La densidad de potencia es líder en la industria, especialmente adecuada para proyectos de renovación y mejora en salas de distribución con espacio limitado y sin posibilidad de expansión. Los orificios de instalación y los terminales de cableado son consistentes, lo que permite un reemplazo rápido en cuestión de minutos.

2. Tolerancia a cargas de alto impacto

Especialmente optimizado para cargas inductivas como motores de alta potencia, compresores y bombas hidráulicas, el servomotor trifásico AVR de 30 KVA puede soportar corrientes de impacto a corto plazo que exceden la corriente nominal en 8 veces sin dispararse ni derivarse, lo que garantiza el arranque sin problemas de equipos de carga pesada y evita interrupciones de producción causadas por una caída de voltaje de arranque.

3. Estabilidad a largo plazo bajo condiciones de carga pesada

Utilizando bobinas de transformador de compensación engrosadas y componentes de escobillas de mayor tamaño, la capacidad de carga de corriente nominal aumenta a 46 A, con menor generación de calor. El aumento neto de temperatura es inferior a 60 °C y, combinado con un sistema de refrigeración por aire forzado, puede realizar operaciones continuas de tres turnos en entornos industriales polvorientos y de alta temperatura.

4. Regulación independiente de alta precisión trifásica

El circuito de muestreo detecta y controla de forma independiente el voltaje de cada fase, incluso cuando la carga trifásica está severamente desequilibrada (como conectar una gran cantidad de iluminación monofásica y energía trifásica simultáneamente), puede estabilizar de forma independiente cada salida de fase dentro de ±3% para proteger eficazmente los PLC, servovariadores e instrumentos de control de temperatura de precisión sensibles al voltaje.

5. Estructura de topología electromagnética de alta confiabilidad.

A diferencia de los estabilizadores de voltaje totalmente eléctricos, esta máquina adopta una estructura de servomotor + regulador de voltaje tipo columna, sin dispositivos de conmutación de energía vulnerables, con una fuerte resistencia a las sobretensiones de rayos y adecuada para áreas industriales remotas con mala calidad de la red (armónicos severos, fluctuaciones drásticas de voltaje). La vida útil diseñada supera los 15 años, con una tasa de fallos extremadamente baja durante todo el ciclo de vida.

6. Protección y derivación integral a nivel del sistema

Protección integrada de seis capas que incluye sobrecarga, sobretensión, subtensión, cortocircuito, sobrecalentamiento y pérdida de fase, y funciones de derivación dual mecánica/eléctrica integradas. Cuando ocurre una anomalía interna, cambia automáticamente y sin problemas al suministro de energía directa desde la red eléctrica, lo que garantiza que las cargas críticas nunca se apaguen, mientras que el panel emite indicaciones de alarma audibles y visuales.

7. Capacidad de expansión de interfaz flexible

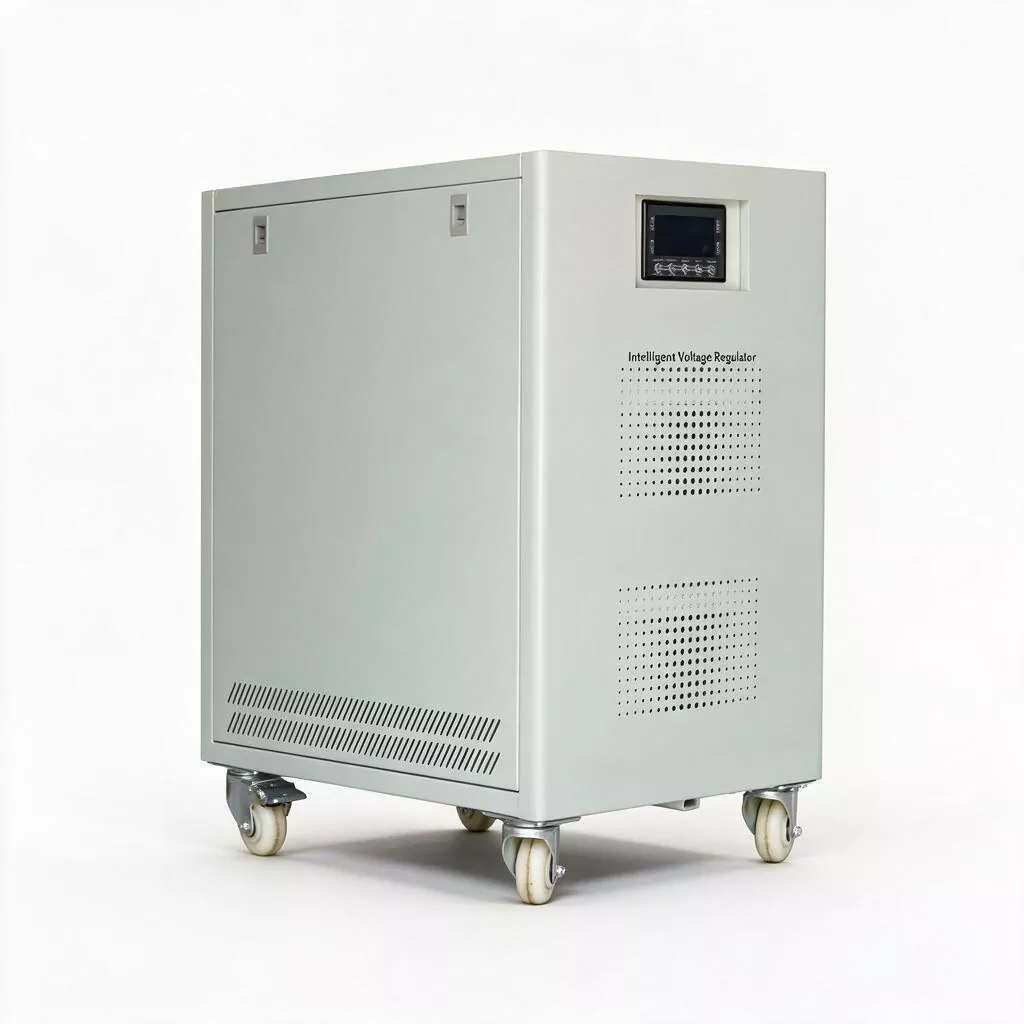

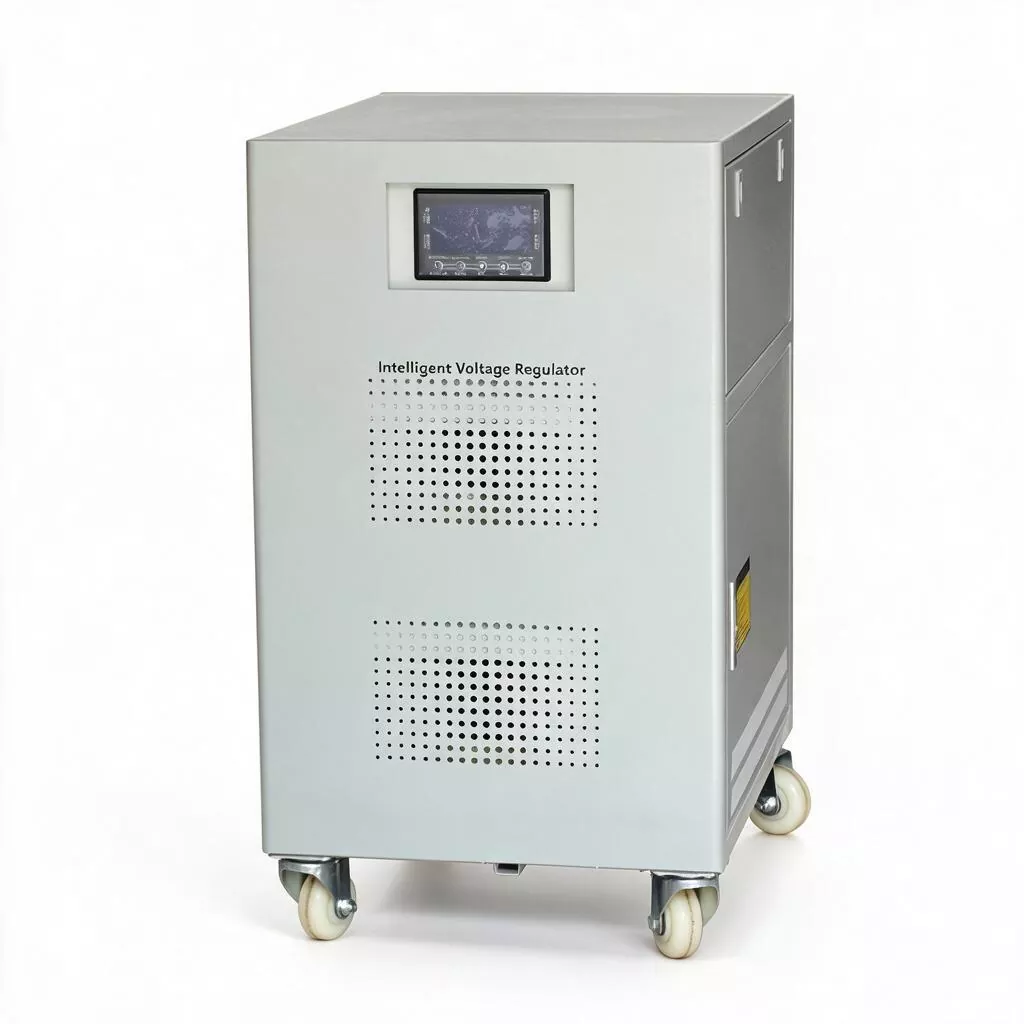

La configuración estándar incluye pantalla LED digital de voltaje trifásico; La interfaz de comunicación RS485 opcional, compatible con el protocolo Modbus-RTU, se puede conectar a sistemas DCS de fábrica o plataformas de gestión de energía (EMS), lo que permite el monitoreo remoto, el registro de tendencias de voltaje y la advertencia de fallas.

Aplicaciones de productos

1. Gestión centralizada de la distribución de energía para fábricas pequeñas y medianas: Instalado en el gabinete de entrada principal del taller, proporciona estabilización de voltaje centralizada para toda la línea de producción (grupos de máquinas de control numérico, equipos de soldadura, equipos de elevación), mejorando la calidad de la energía de todo el taller.

2. Industria de moldeo por inyección y fundición a presión a gran escala: proporciona un suministro de energía estable para los anillos calefactores y los motores de las bombas de aceite hidráulico de las máquinas de moldeo por inyección de 200T a 350T, evitando que las fluctuaciones de voltaje causen temperaturas de calentamiento incontroladas o presión de inyección inestable y reduciendo la tasa de desechos.

3. Sistema de aire comprimido: Equipado con compresores de aire de tornillo y compresores de aire de pistón de 37KW y menos, resuelve el problema del gran impacto de corriente durante el arranque, asegurando una presión estable del sistema de aire comprimido y protegiendo contactores y relés térmicos.

4. Sistema HVAC comercial a gran escala: Adecuado para unidades de aire acondicionado central refrigeradas por agua, ventiladores de torres de enfriamiento y bombas de circulación de agua en centros comerciales, hoteles y edificios de oficinas de gran escala, proporcionando un suministro de energía de voltaje estable para evitar que se active la protección contra sobrecalentamiento del compresor debido al bajo voltaje.

5. Procesamiento de metales y conformado de láminas de metal: proporciona suministro de energía pura para los sistemas hidráulicos y controladores CNC de máquinas cizallas, dobladoras y punzonadoras de gran tamaño, lo que garantiza la precisión del procesamiento y la vida útil del molde.

6. Tratamiento de agua e instalaciones municipales: Se utiliza en grandes centrales eléctricas para bombas de agua, ventiladores de aireación en plantas de tratamiento de aguas residuales y estaciones de bombeo de drenaje municipal, etc., para garantizar el funcionamiento estable de la infraestructura pública.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. El SBW-30KVA y el 20KVA tienen exactamente las mismas dimensiones. ¿Cómo se logra internamente el aumento de capacidad?

Sin cambiar el marco del gabinete, mejoramos la densidad de conversión de energía por unidad de volumen optimizando los materiales magnéticos (usando láminas de acero al silicio de alto rendimiento y alta permeabilidad) y mejorando el proceso de bobinado de la bobina. Al mismo tiempo, fortalecemos el diseño del conducto de aire de disipación de calor para garantizar que el aumento de temperatura se mantenga dentro del rango estándar. Este diseño de "tamaño pequeño y alta potencia" se ha verificado plenamente en modelos maduros producidos en masa.

2. Mi fábrica utilizaba originalmente un estabilizador de 20 KVA. Ahora la carga ha aumentado. ¿Puedo reemplazarlo directamente por este de 30KVA?

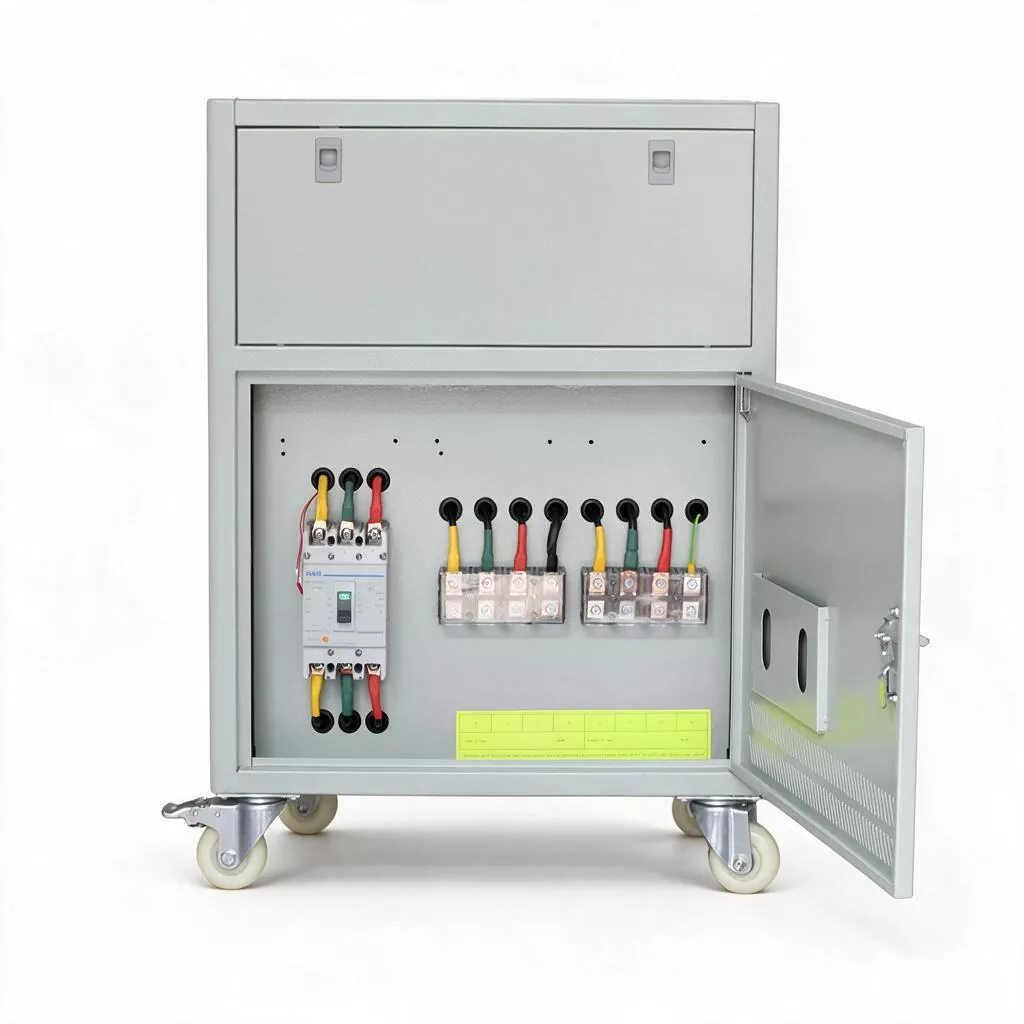

En la mayoría de los casos, es posible. Las dimensiones del orificio de la base de instalación y el espacio entre las tiras de cobre de entrada/salida de los dos son exactamente iguales. Sin embargo, tenga en cuenta para confirmar si las especificaciones del cable de entrada frontal y el disyuntor son suficientes: la corriente nominal del 30 KVA es de aproximadamente 46 A. Se recomienda utilizar un disyuntor ≥63A y un cable con núcleo de cobre ≥10 mm² en el extremo frontal. Nuestro equipo técnico puede proporcionar servicios de inspección in situ antes del reemplazo.

3. ¿Cómo maneja el 30KVA la corriente de impacto durante el arranque de motores grandes?

El regulador de voltaje tipo servomotor es esencialmente un transformador variable grande. Su inercia electromagnética determina que permita sobrecargas de corta duración. El contacto deslizante entre la escobilla de carbón y la bobina puede soportar varias veces el impacto instantáneo de la corriente nominal. El circuito de control retrasará el juicio y no activará la protección contra sobrecorriente como el estabilizador electrónico. Mientras la corriente de impacto caiga en 5 segundos, el estabilizador puede permanecer en funcionamiento normal.

4. ¿Puede el servomotor AVR trifásico de 30 KVA realmente alcanzar una eficiencia del 96%? ¿Sigue siendo energéticamente eficiente en condiciones de carga ligera?

Sí, bajo funcionamiento a plena carga, la eficiencia es ≥96%. Bajo una carga ligera (tasa de carga del 40% al 60%), debido al aumento relativo de la pérdida de hierro, la eficiencia caerá ligeramente a alrededor del 93% al 95%, pero sigue siendo mucho más alta que la de los estabilizadores de saturación magnética tradicionales. Recomendamos mantener la tasa de carga dentro del rango del 50 % al 80 % para lograr la mejor eficiencia energética general.

5. ¿Cómo funciona la regulación independiente de tres fases?

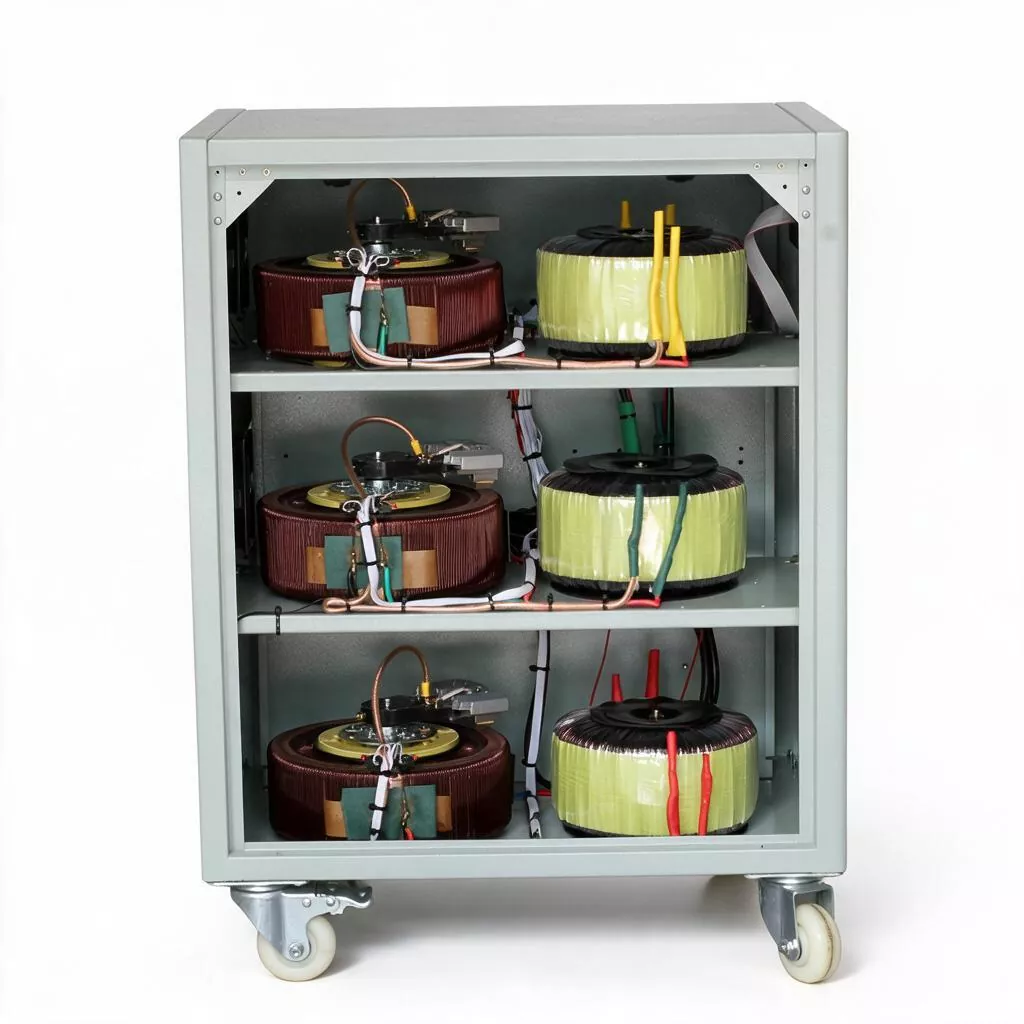

Dentro del equipo, hay tres transformadores de muestreo, placas de circuito de control y mecanismos de accionamiento de servomotor completamente independientes. Cuando el voltaje de la fase A es bajo, solo la escobilla de carbón de la fase A se mueve hacia arriba para obtener presión suplementaria, mientras que las fases B y C no se ven afectadas en absoluto. Esto asegura la completa regulación por desacoplamiento de la tensión de salida trifásica. Incluso si la carga trifásica en el lado del usuario está muy desequilibrada, la tensión trifásica en el extremo de salida aún mantiene una alta simetría.

6. ¿Cuáles son las principales tareas de mantenimiento diario del equipo?

El mantenimiento diario es muy sencillo: cada trimestre, comprobar y limpiar el polvo de las escobillas de carbón (utilizando una aspiradora para retirarlo del puerto de ventilación), cada medio año, comprobar si la longitud de las escobillas de carbón se ha desgastado por debajo de la línea de marca y apretar los tornillos del terminal de entrada y salida una vez al año. En comparación con los equipos electrónicos que requieren una detección regular de la capacidad del capacitor electrolítico, el volumen de mantenimiento y el costo de repuestos de la serie SBW son muy ventajosos.
