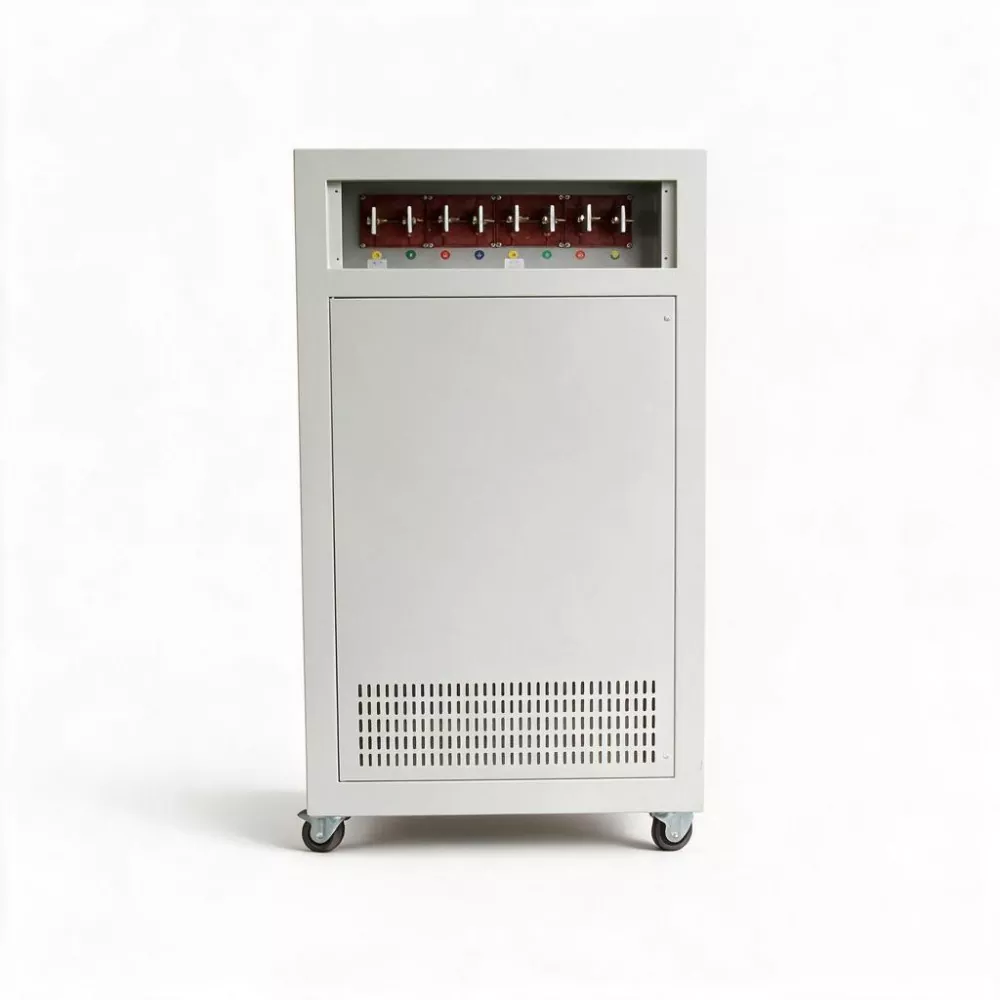

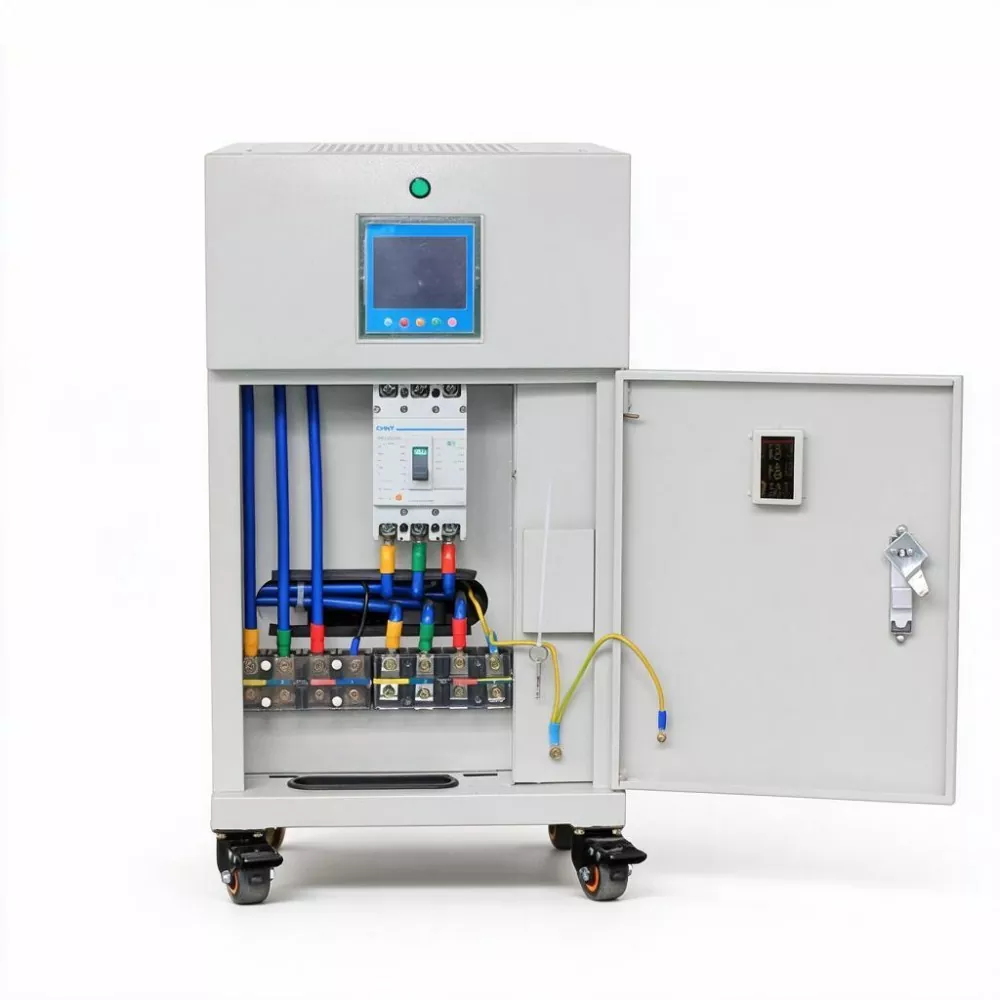

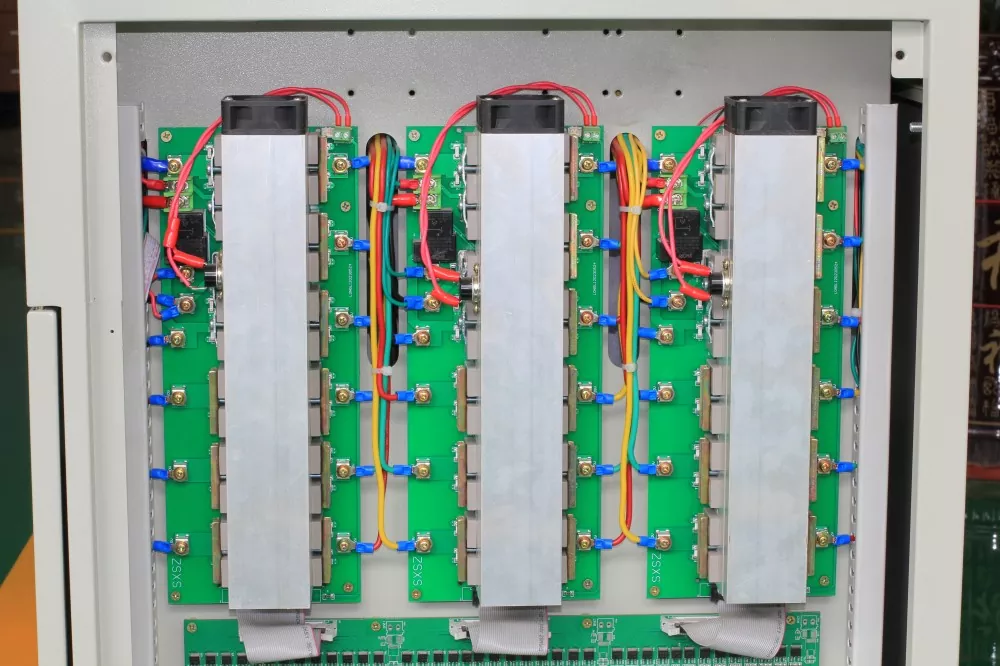

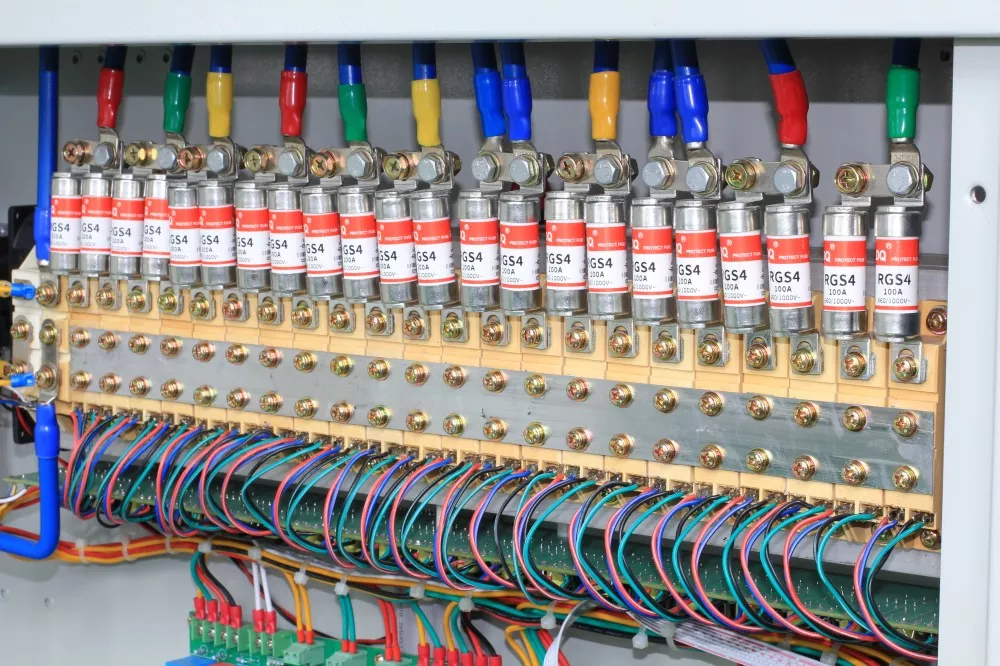

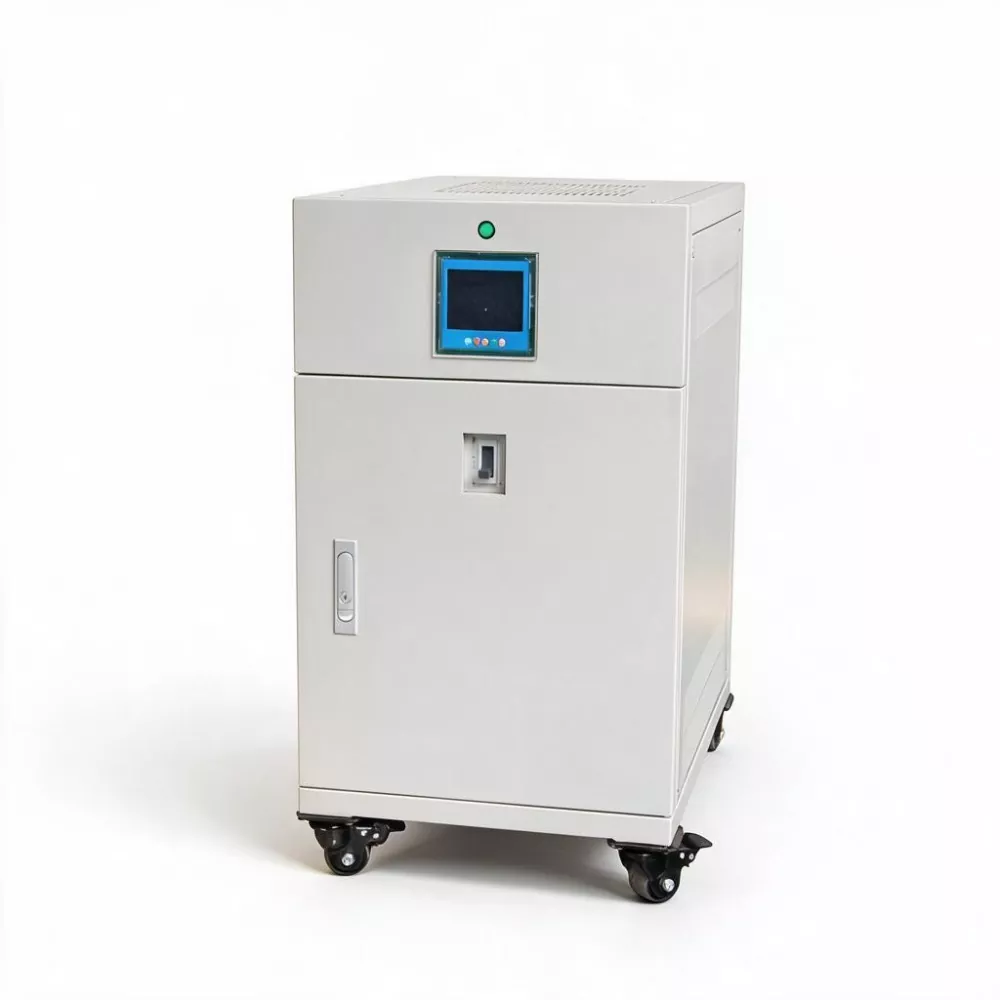

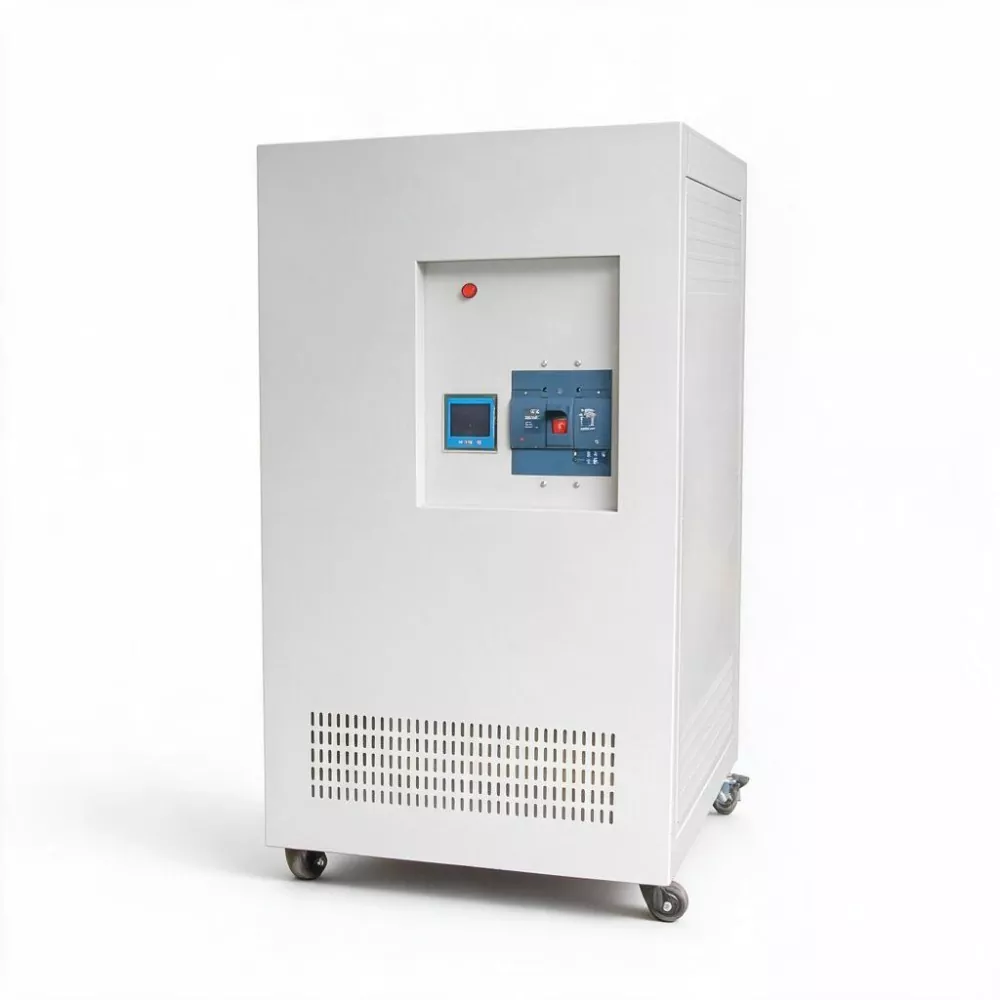

AVR estático SCR trifásico de 1000 kVA

Diseñado para megainfraestructuras y entornos industriales pesados, el AVR estático SCR trifásico de 1000 KVA ofrece 1000 KVA/1520 A de estabilización de voltaje sin contacto. Su capacidad de sobrecarga del 150 % (30 s), refrigeración redundante y comunicación IEC 61850 garantizan una integración confiable en puertos, minas, centros de datos y centros de despacho de energía de instalaciones.

¿A qué desafíos se enfrenta la garantía de suministro eléctrico para infraestructuras de gran escala?

1. Choque de carga extremo.

Las grandes grúas de las grúas costeras del puerto pueden tener una capacidad de potencia única de más de 500 KW. Cuando varias unidades se ponen en marcha simultáneamente, la descarga de corriente transitoria puede alcanzar niveles de varios megavatios. Las grandes trituradoras de minas tienen un tiempo de arranque de hasta varias decenas de segundos, durante el cual el voltaje permanece constantemente bajo. Estas condiciones de trabajo imponen requisitos extremadamente estrictos en cuanto a la estabilidad dinámica y térmica y la resistencia a los golpes del equipo estabilizador de tensión.

2. Condiciones ambientales duras.

Los equipos portuarios están constantemente expuestos a la erosión por niebla salina, mientras que los equipos mineros están expuestos a ambientes con mucho polvo. Las instalaciones de distribución en las minas a cielo abierto deben soportar diferencias de temperatura extremas que oscilan entre -30 ℃ y 50 ℃. El estabilizador de voltaje no sólo necesita estabilizar el voltaje sino que también debe funcionar de manera confiable en estas duras condiciones.

3. Producción continua sin requisitos de tiempo de inactividad.

Una vez que se interrumpe el funcionamiento de una gran terminal de carga a granel, el costo de detención de un buque de carga de 200.000 toneladas puede alcanzar varios cientos de miles de dólares por día. Si el levantamiento de la mina se detiene, las operaciones subterráneas corren el riesgo de suspender la producción. En este contexto, la fiabilidad de los equipos de alimentación es la garantía de funcionamiento.

Ventajas del diseño

· Diseño redundante de gran capacidad: capacidad nominal de 1000 KVA, capacidad de sobrecarga instantánea de hasta 120 % durante 1 hora, 150 % durante 30 segundos, capaz de manejar con calma el impacto de arranque simultáneo de grandes grupos de motores.

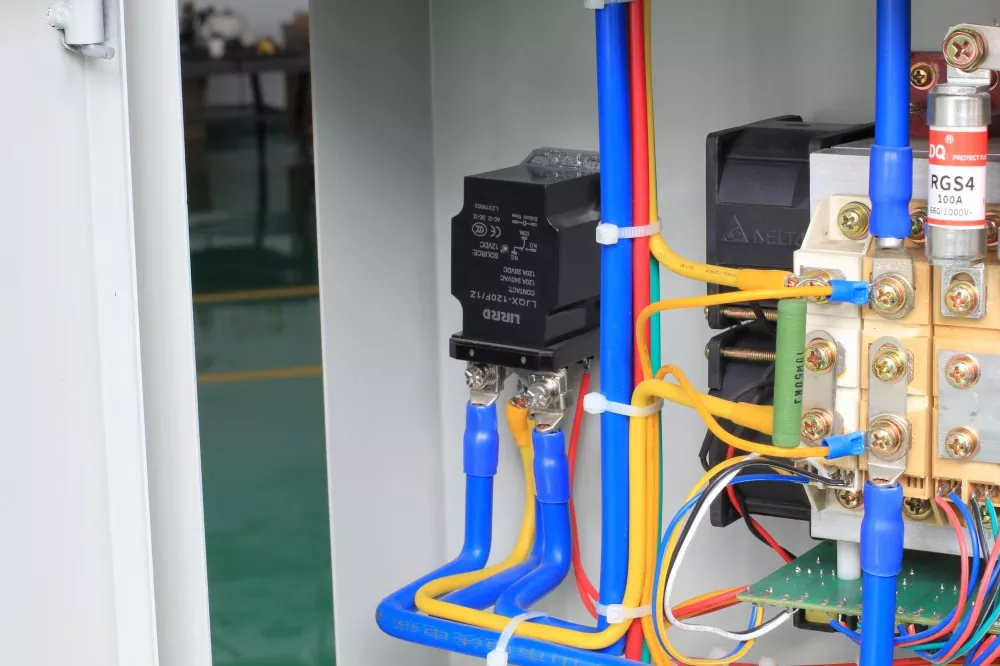

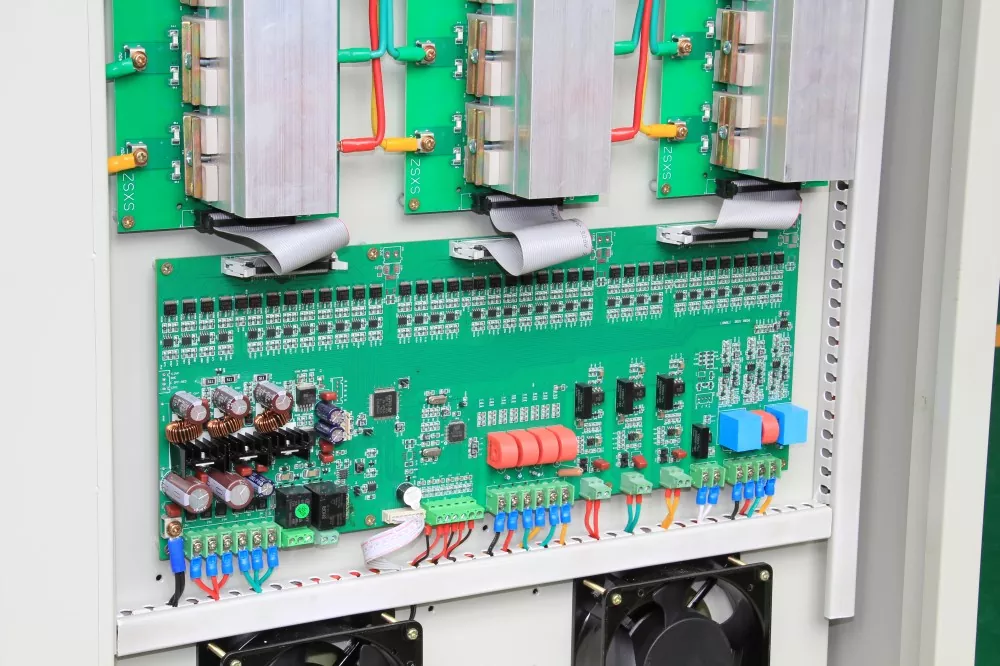

· Sistema de refrigeración redundante: Equipado con dos ventiladores inteligentes con control de temperatura, uno en uso y otro de respaldo. Cuando falla el ventilador principal, el ventilador de respaldo se activa automáticamente para garantizar que el equipo funcione continuamente en entornos de alta temperatura.

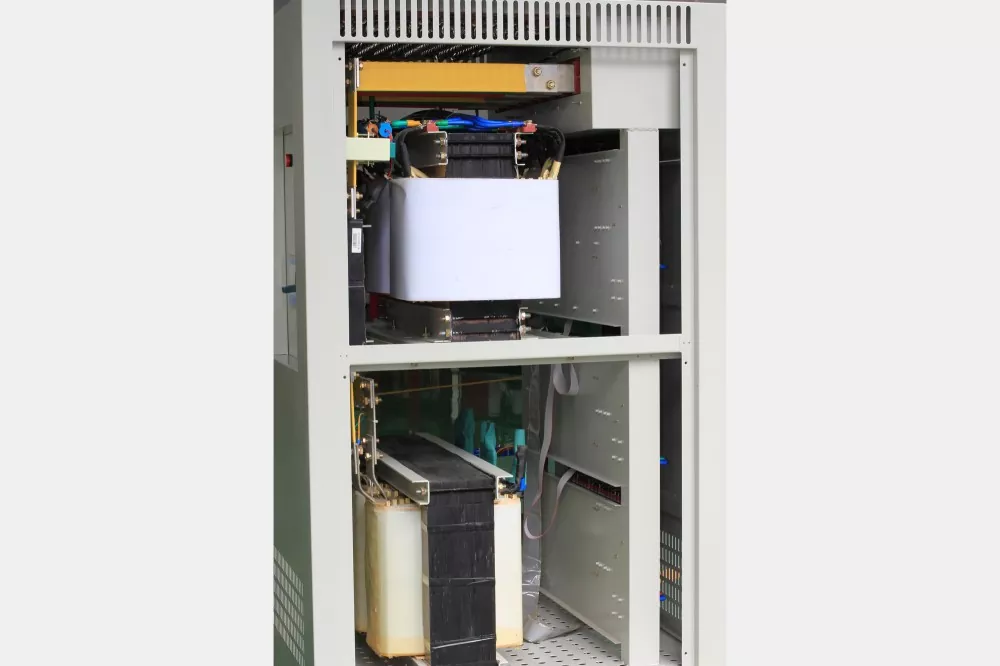

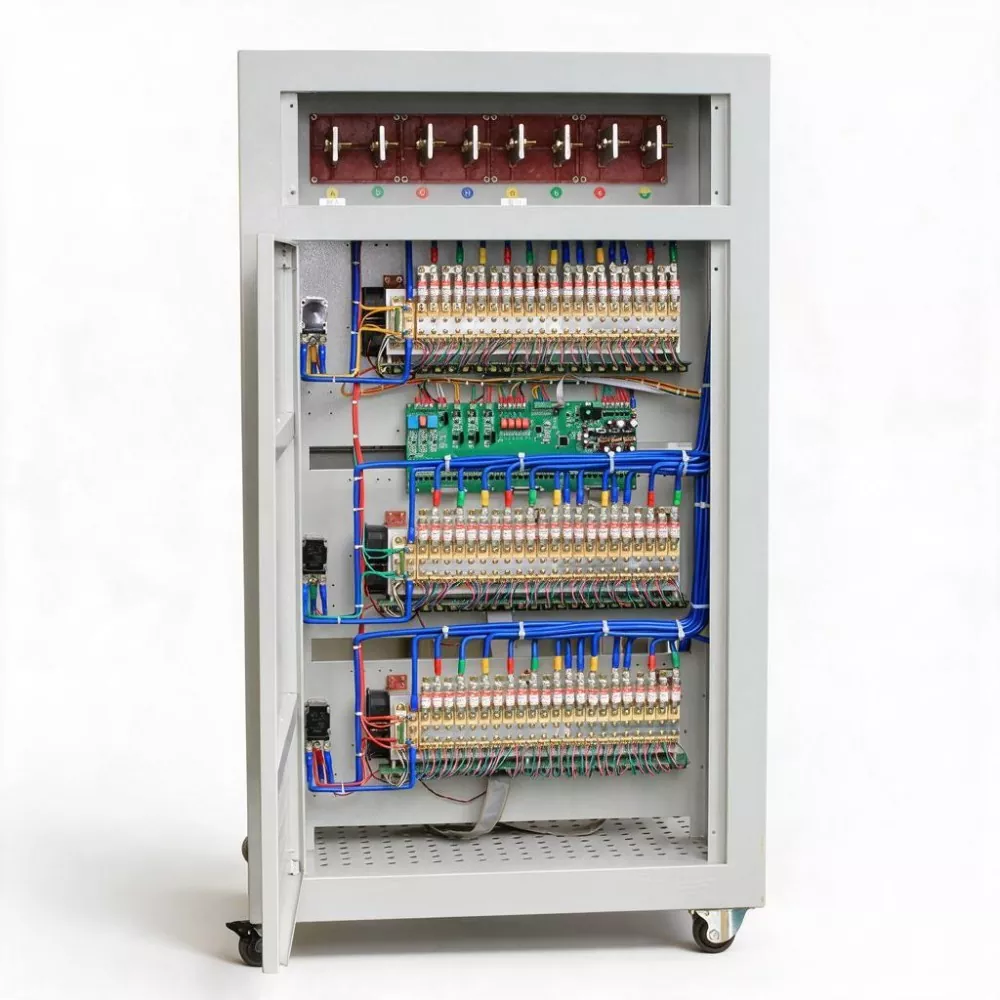

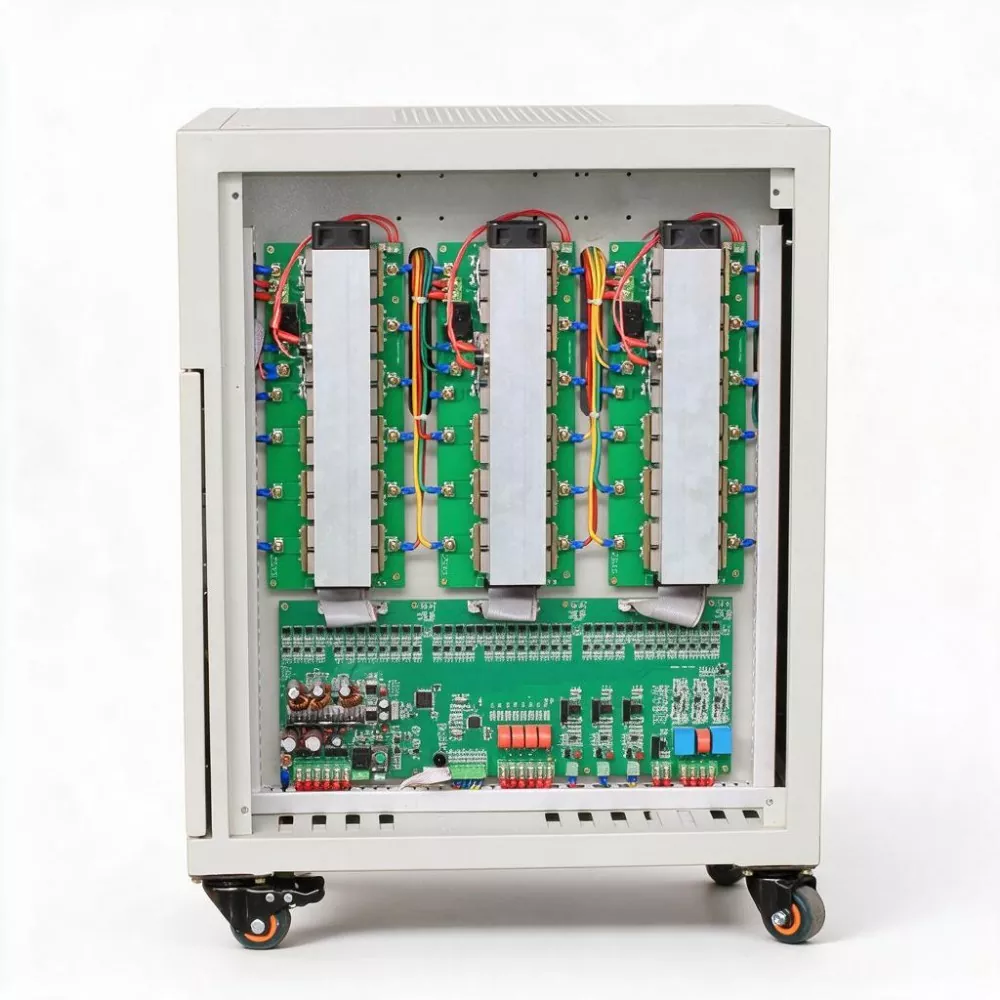

· Diseño estructural de alta resistencia: Tamaño del gabinete 1030×1000×1970 mm, peso neto 1850 kg, utilizando chapa de metal engrosada y chasis de alta resistencia, con excelente rendimiento sísmico.

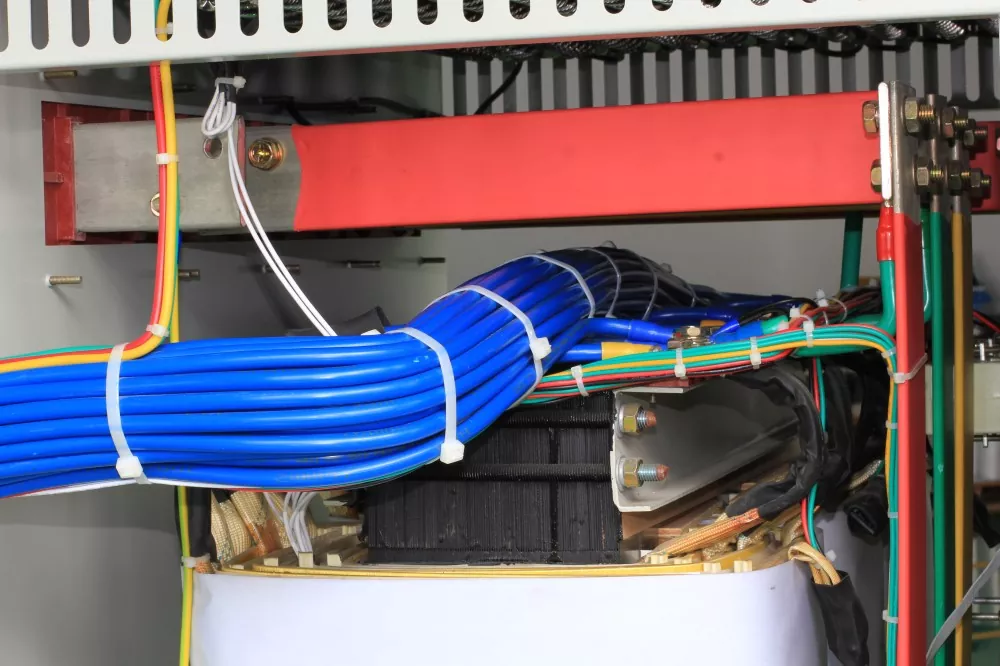

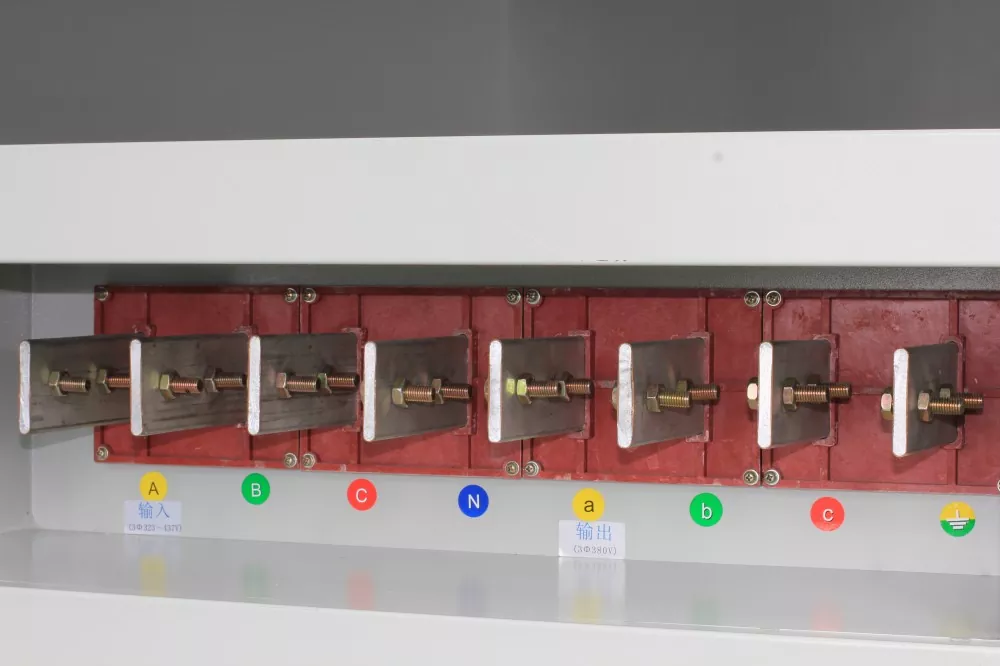

· Ventaja natural de los transformadores de aislamiento: Lograr aislamiento eléctrico entre entrada y salida mediante acoplamiento electromagnético, teniendo resistencia natural a sobretensiones y picos de red, especialmente indicado para zonas remotas de minería a gran escala, puertos, etc., donde la infraestructura de la red eléctrica es débil.

Ventajas de la gestión inteligente

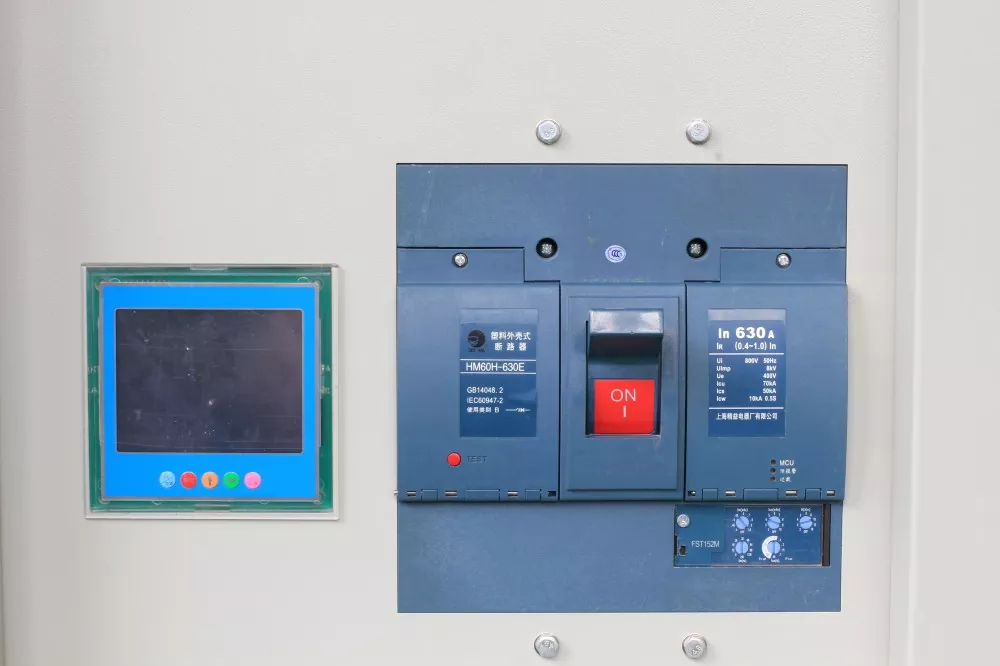

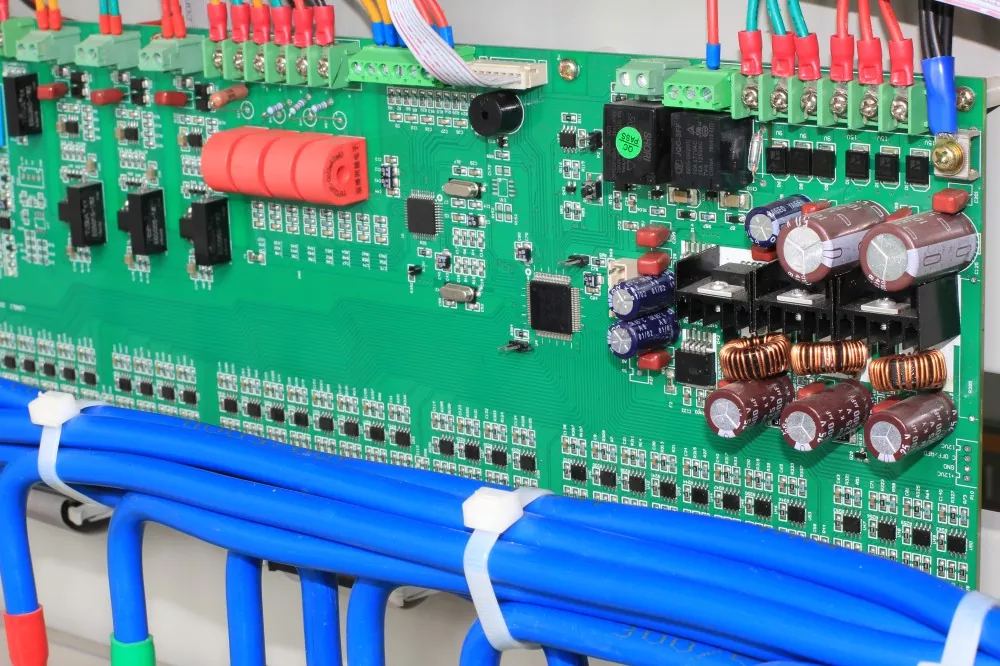

El AVR estático SCR trifásico de 1000 KVA, como producto estrella, está equipado con capacidades de comunicación y monitoreo más completas. Además de la interfaz RS485 estándar, se puede ampliar con comunicación Ethernet, comunicación por fibra óptica, etc., compatible con IEC 61850 y otros protocolos estándar de la industria energética, y se puede conectar sin problemas con el centro de despacho de energía (DCC) de grandes instalaciones. La pantalla LED digital puede mostrar simultáneamente voltaje trifásico, corriente, potencia, tasa de carga, temperatura interna, etc., todas las dimensiones de los parámetros de operación.

Parámetro del producto

Características clave

1. Capacidad ultragrande de nivel de megavoltios-amperios

Capacidad nominal 1000KVA, corriente de salida 1520A, capaz de cubrir todo el bus de suministro de energía de una grúa pórtico portuaria, todo el sistema de elevación y trituración de una mina de tamaño mediano o el grupo completo de carga de TI de un gran centro de datos.

2. Capacidad de sobrecarga extrema

Puede soportar una carga nominal del 120 % durante 1 hora y una carga nominal del 150 % durante 30 segundos. Para condiciones de trabajo extremas, como múltiples grúas pórtico en el puerto que arrancan simultáneamente o la operación simultánea de un grupo de máquinas trituradoras de minas, el SBWZ-1000KVA no necesita derivación y puede proporcionar continuamente un voltaje de salida estable.

3. Diseño de refrigeración redundante

Utiliza un diseño redundante de doble ventilador, con cambio automático entre principal y de respaldo. La estrategia de control de temperatura de la salida está optimizada para garantizar que cuando se opera a plena carga en un ambiente con una temperatura de 40 ℃, el aumento de temperatura interna se controle estrictamente dentro de 60 ℃.

4. Alta eficiencia

En condiciones de trabajo típicas de capacidad de 1000 KVA y una tasa de carga anual promedio del 65%, en comparación con los estabilizadores de voltaje de tipo servo tradicionales (eficiencia del 96%), el SBWZ-1000KVA puede ahorrar aproximadamente (1000×0,65×4%×8760) ≈ 227,760 kWh de electricidad por año. Calculado a un precio de electricidad industrial de 0,7 yuanes por kWh, el ahorro anual de electricidad es de aproximadamente 160.000 yuanes; en menos de dos años, el ahorro de electricidad puede recuperar la inversión incremental en equipos.

5. Protección ambiental completa

El nivel de protección del gabinete se puede personalizar en IP40 o IP54, lo que es adecuado para entornos de instalación hostiles, como puertos, minas y proyectos al aire libre. La estructura de chapa de alta resistencia y el diseño de la base sísmica cumplen con los requisitos de instalación para áreas de operación de alto impacto.

6. Capacidad integral de integración del centro de despacho de energía (DCC)

Estándar equipado con interfaz de comunicación RS485, ampliable a Ethernet, comunicación por fibra óptica y protocolo IEC 61850. Carga en tiempo real de todas las dimensiones de datos de operación (voltaje/corriente/potencia/calidad de la energía eléctrica/temperatura/estado de alarma trifásico), cumpliendo con los requisitos de monitoreo remoto y gestión centralizada de los grandes centros de despacho de energía de infraestructura.

Aplicaciones de productos

1. Puertos y terminales: Proporcionar protección centralizada de estabilización de voltaje para equipos de carga y descarga a gran escala, como grúas pórtico, grúas pórtico, grúas pórtico con neumáticos y cintas transportadoras, garantizando la eficiencia de las operaciones portuarias y reduciendo fallas de equipos debido a problemas de voltaje.

2. Minería y Metalurgia: Se utiliza para sistemas de suministro de energía de equipos de gran potencia, como polipastos de mina, trituradoras de gran tamaño, molinos de bolas, cribas vibratorias y cintas transportadoras, asegurando la continuidad de los procesos de minería y beneficio.

3. Grandes centros de datos y centros de computación en la nube: proporcionen suministros de energía estabilizados por voltaje ultralimpios y altamente confiables para grupos de carga de TI, sistemas de aire acondicionado de precisión y UPS frontales de centros de datos de gran escala.

4. Infraestructura aeroportuaria: Se utiliza para el suministro de energía de los sistemas de iluminación de navegación de los aeropuertos, sistemas automáticos de clasificación de equipaje, sistemas de energía de las pasarelas de embarque y equipos electromecánicos centrales de los edificios terminales.

5. Grandes parques industriales y zonas de desarrollo económico y tecnológico: como equipo central de gestión de la calidad de la energía para las principales líneas entrantes de todo el parque, proporciona estabilidad de voltaje, aislamiento armónico y soporte de datos de calidad de la energía para todo el parque.

6. Instalaciones de investigación a nivel nacional: Proporcionar suministros de energía estables para grandes instalaciones científicas con requisitos de calidad de energía extremadamente altos, como grandes aceleradores, laboratorios superconductores y dispositivos de investigación de fusión nuclear.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. ¿Cuál es la capacidad de sobrecarga del estabilizador de 1000 KVA? ¿Puede soportar el arranque simultáneo de múltiples motores grandes?

La capacidad de sobrecarga del SBWZ-1000KVA es la siguiente: puede sostener el 120% de la carga nominal durante 1 hora y el 150% de la carga nominal durante 30 segundos. Para el arranque simultáneo de un gran grupo de motores, siempre que la duración de la corriente de impacto sea de 30 segundos, el estabilizador puede permanecer en línea y funcionar sin cambiar al modo bypass. Para condiciones de arranque particularmente extremas (como una potencia de arranque total superior a 1500 KVA), podemos configurar una solución de arranque suave durante la etapa de diseño del sistema.

2. ¿Cómo coopera este AVR estático SCR trifásico de 1000 KVA con un transformador de 10 KV/0,4 KV?

SBWZ-1000KVA se instala en el bus lateral de bajo voltaje del transformador de 10KV/0,4KV (normalmente de 1250KVA a 2000KVA). Equivale a insertar una "capa de aislamiento estabilizador" entre el transformador y la carga grande. Se recomienda configurar un disyuntor tipo marco (ACB) en el extremo frontal del estabilizador como interruptor de protección y aislamiento, y configurar gabinetes de distribución de acuerdo con zonas de carga específicas en el extremo posterior.

3. ¿Cómo se transporta e instala el peso de 1850 kg?

La base del equipo cuenta con orificios para montacargas y anillos de elevación, que pueden posicionarse mediante montacargas, vehículos de manipulación hidráulica o grúas. Durante el transporte, el equipo se fija con soportes de madera y los componentes clave internos se rellenan con materiales amortiguadores. El sitio de instalación de los cimientos debe utilizar hormigón C30, con un espesor de ≥150 mm, y pernos de anclaje M12 preestablecidos. Las dimensiones de instalación específicas y los requisitos de carga se pueden encontrar en el "Manual de instalación".

4. ¿Cómo se logra la conmutación confiable de los ventiladores duales redundantes?

Cada uno de los dos ventiladores tiene un circuito de alimentación y un circuito de control independientes. Cuando el ventilador principal está funcionando, el ventilador de reserva está en modo de espera. Cuando el ventilador principal falla o su velocidad es inferior al umbral establecido, el sistema de control cambia automáticamente al ventilador de reserva en 1 segundo y simultáneamente envía una señal de alarma a través de la interfaz de comunicación. Este diseño garantiza que incluso si falla un solo ventilador, el equipo aún pueda funcionar a plena carga con normalidad.

5. ¿Por qué se recomienda la serie SBWZ para proyectos a gran escala en lugar de los estabilizadores de tipo servo tradicionales?

Las dos razones principales son: una es la velocidad: el tiempo de respuesta de los estabilizadores de tipo servo suele estar en el segundo rango y son casi incapaces de responder a las fluctuaciones de la red (que duran entre decenas y cientos de milisegundos); el tiempo de respuesta de SBWZ es de 10 ms a 40 ms, lo que puede capturar y compensar eficazmente las fluctuaciones. El segundo es la confiabilidad: las escobillas de carbón de los estabilizadores de tipo servo son piezas propensas a desgastarse y se desgastan más rápido en aplicaciones de alta potencia, lo que requiere paradas periódicas para su reemplazo; SBWZ tiene un diseño totalmente sin contacto, no requiere parada para mantenimiento y tiene una confiabilidad significativamente mayor. Para grandes infraestructuras, estas dos diferencias determinan directamente el nivel de disponibilidad del sistema de suministro de energía.

6. ¿Se puede utilizar el AVR estático SCR trifásico de 1000 KVA en sistemas de generación de energía conectados a la red (como centrales fotovoltaicas o campos de energía eólica)?

DE ACUERDO. SBWZ-1000KVA admite frecuencias duales de 50/60 Hz y puede usarse en el sistema de energía de la estación de nuevas plantas de energía. Proporciona energía estable para la fuente de alimentación del interruptor, el sistema de control, la protección contra incendios y el equipo de ventilación de la estación elevadora. Además, cuando la energía de la estación depende completamente del suministro de la red durante la noche o períodos de poca luz en las centrales fotovoltaicas, el estabilizador de voltaje puede garantizar que el equipo de la estación no se vea afectado por las fluctuaciones de voltaje de la red.
