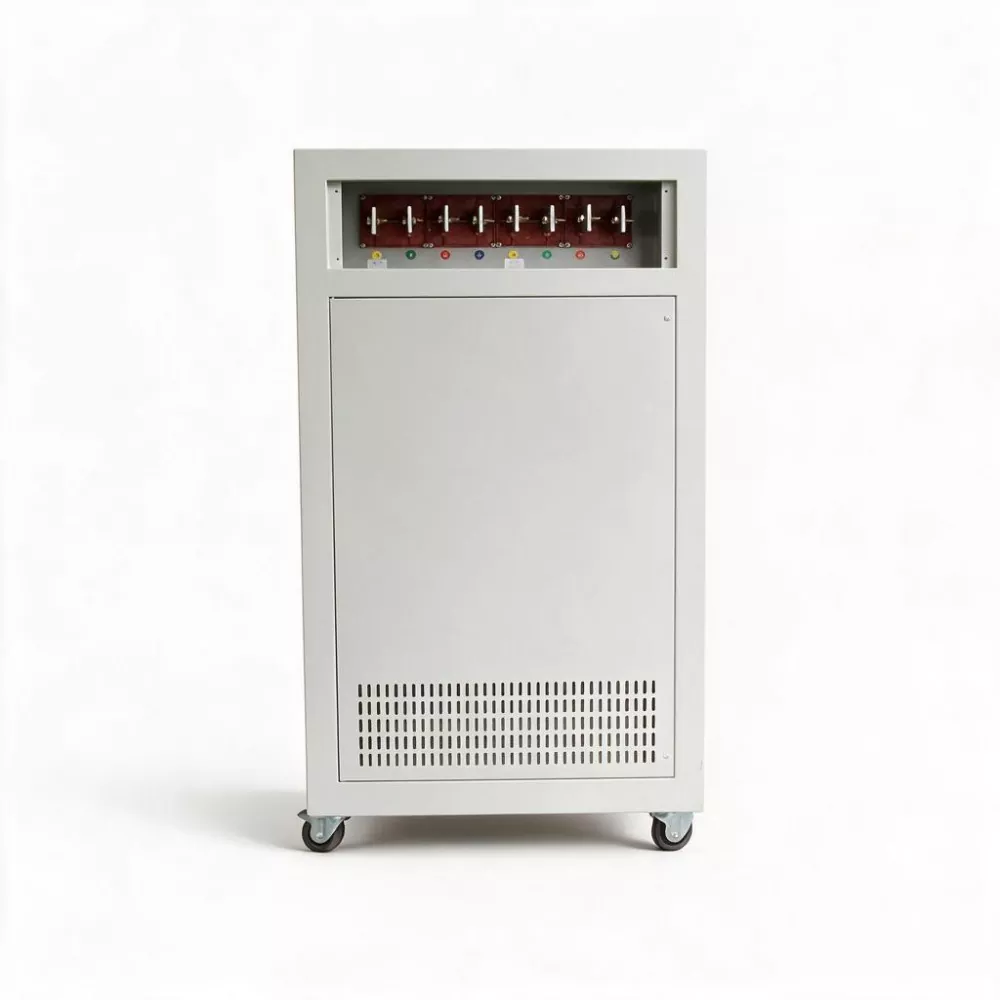

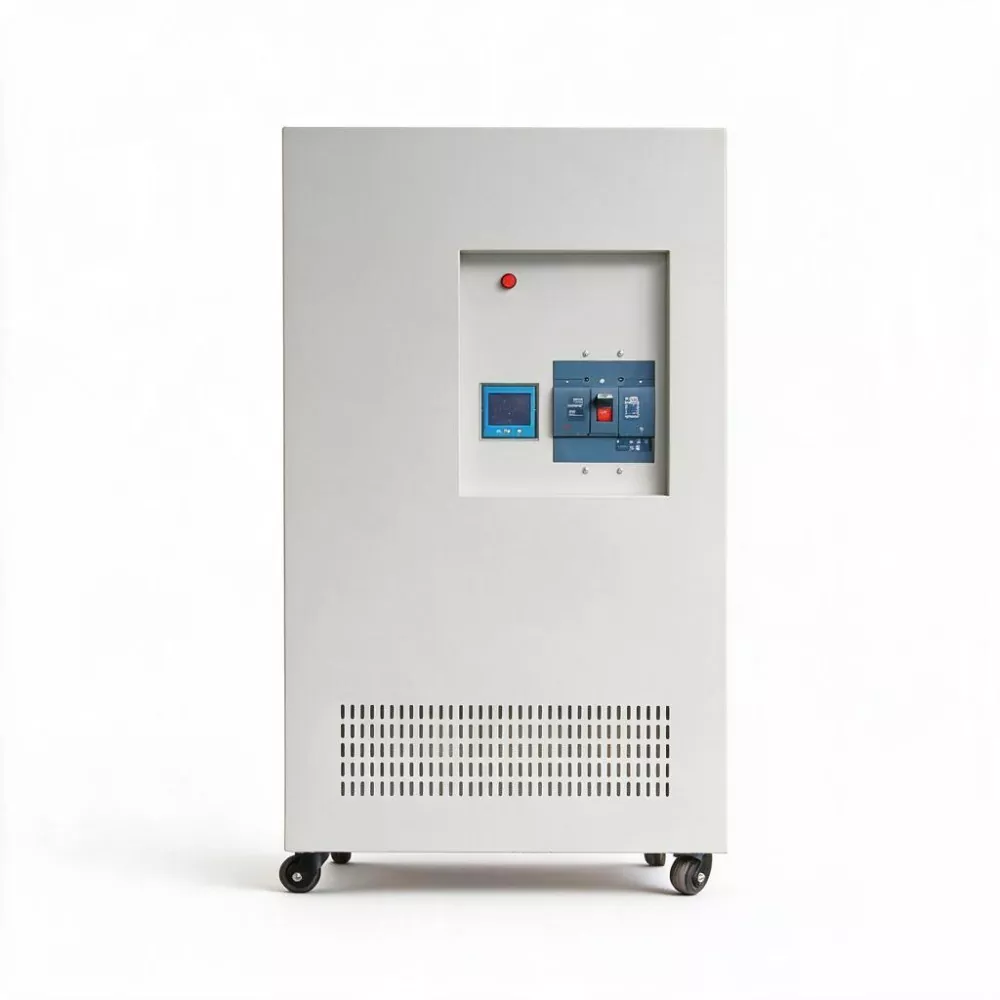

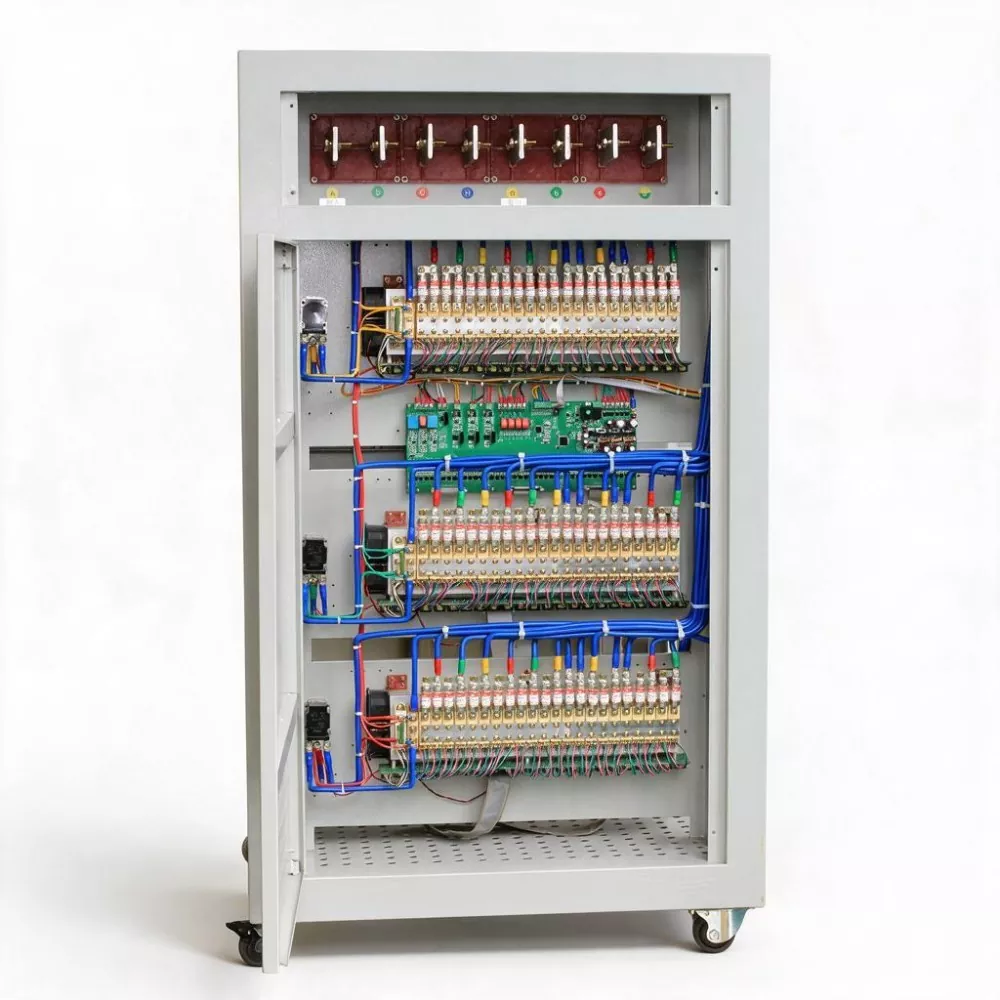

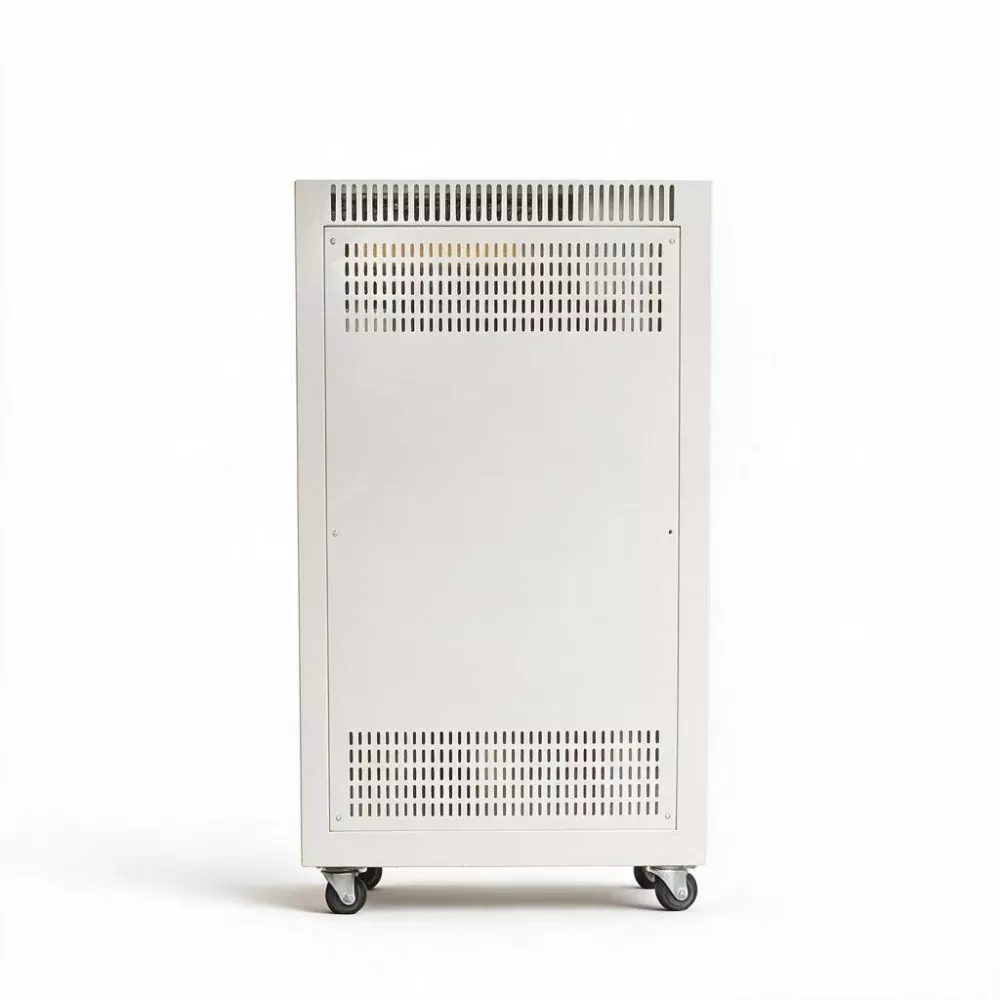

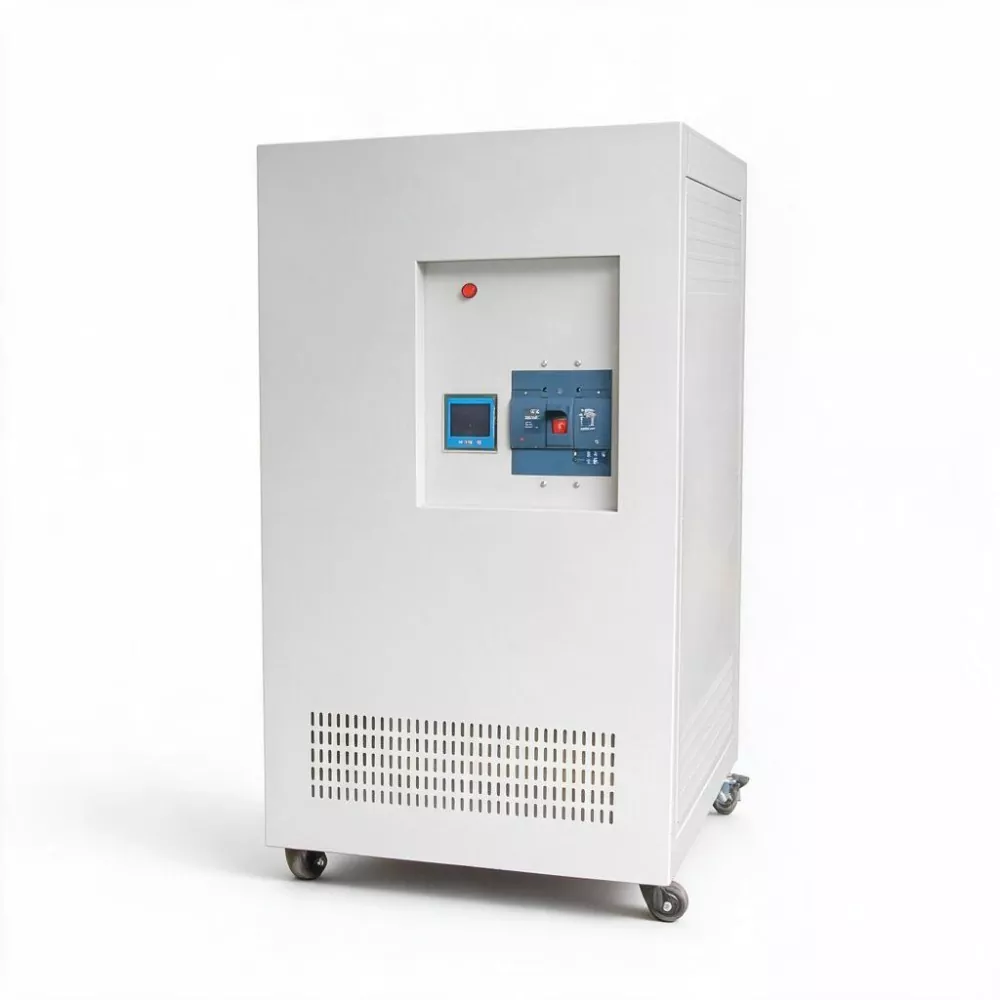

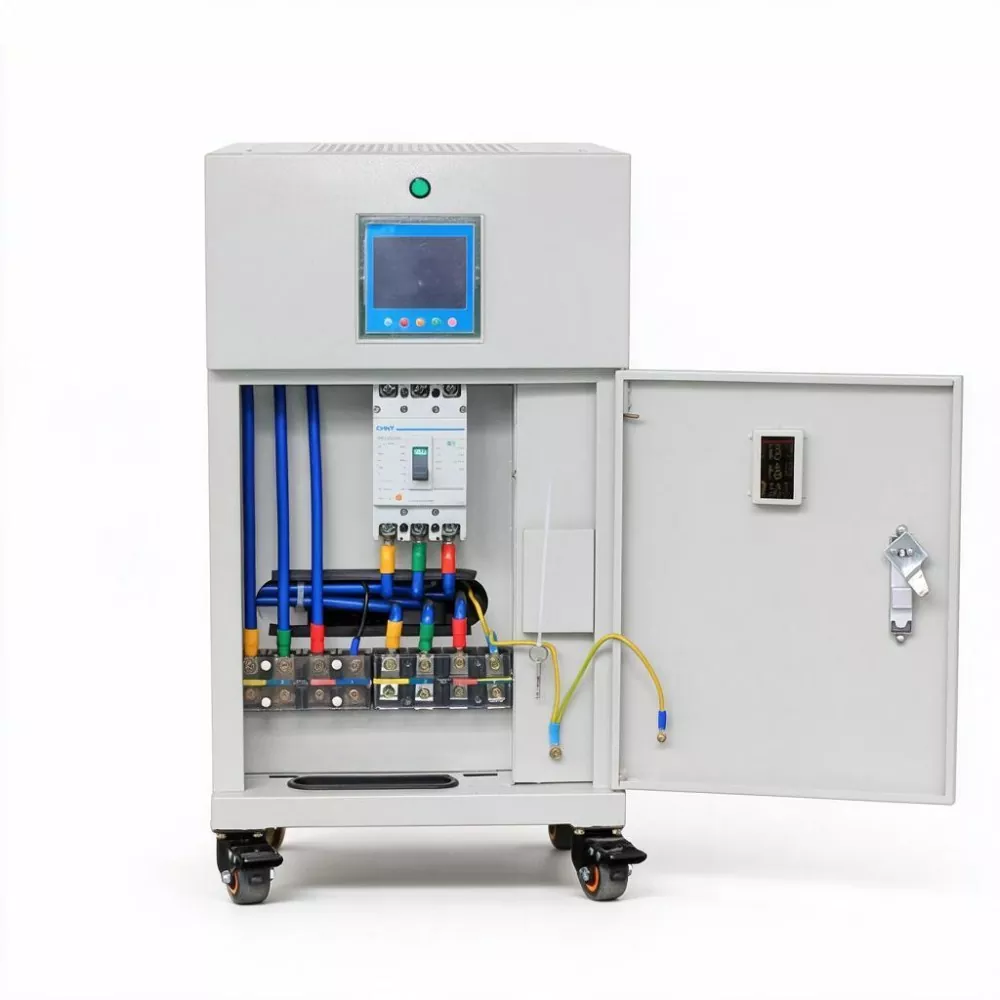

AVR estático SCR trifásico de 300 kVA

Las características del consumo de electricidad de los complejos comerciales modernos a gran escala son las siguientes:

· Complejidad: Integra varios tipos de cargas como energía (aire acondicionado/ascensores), iluminación e información electrónica (POS/seguridad/comunicación), y cada tipo de carga tiene diferentes requisitos de calidad de energía.

· Variabilidad: La diferencia en el consumo de electricidad entre el día y la noche, entre semana y festivos, horas punta y valle puede alcanzar varias veces. Los cambios bruscos de carga provocan frecuentes fluctuaciones en la tensión del bus.

· Sensibilidad: Los sistemas de caja, los sistemas de visualización de información y los sistemas de monitoreo de seguridad son extremadamente sensibles a las fluctuaciones de voltaje. Una caída de voltaje de tan solo unos pocos milisegundos puede provocar la pérdida de cientos de datos de transacciones o el reinicio del sistema de seguridad.

El AVR estático SCR trifásico de 300 KVA adopta tecnología de compensación independiente trifásica, que puede abordar eficazmente el problema del desequilibrio de carga trifásico y puede soportar caídas de voltaje causadas por el arranque de motores grandes, asegurando que las cargas sensibles bajo el mismo bus no sufran ningún impacto.

Parámetro del producto

Características clave

1. Diseño a nivel de centro de gran capacidad

Capacidad nominal 300KVA, corriente de salida 456A. El AVR estático SCR trifásico de 300 KVA se puede utilizar como principal centro estabilizador de voltaje entrante para un edificio en torre o un área funcional (como el área del centro comercial o el área de oficinas) de un complejo comercial, logrando una gestión centralizada y reduciendo el costo de inversión y la complejidad de la gestión de la configuración descentralizada de múltiples nodos.

2. Resistir el impacto de la puesta en marcha de equipos de gran potencia

La corriente de arranque de grandes unidades de refrigeración, bombas contra incendios, escaleras mecánicas, etc. puede alcanzar entre 6 y 8 veces la corriente nominal. La arquitectura de compensación sin contacto SCR del SBWZ-300KVA tiene excelentes capacidades de respuesta transitoria y puede generar voltaje de forma continua y estable durante el arranque del motor, evitando que se alteren otros equipos en el mismo bus.

3. Adaptarse a los estándares de construcción sustentable y construcción inteligente

Eficiencia ≥ 99%, con autopérdida extremadamente baja, cumpliendo con los estrictos requisitos de eficiencia energética de edificios ecológicos para equipos de distribución de energía. Estandarizado con una interfaz de comunicación RS485, puede conectarse sin problemas con sistemas de automatización de edificios (BAS) y sistemas de gestión de energía (EMS), ayudando en las certificaciones de edificios ecológicos LEED, BREEAM, etc.

4. Regulación de alta precisión independiente trifásica

En los edificios comerciales abundan la iluminación monofásica y los equipos de oficina, y el desequilibrio de la corriente trifásica es la norma. El SBWZ-300KVA toma muestras y controla de forma independiente el voltaje de cada fase para garantizar la precisión y simetría del voltaje de salida trifásico y eliminar los riesgos de uso de energía causados ​​por la deriva del punto neutro.

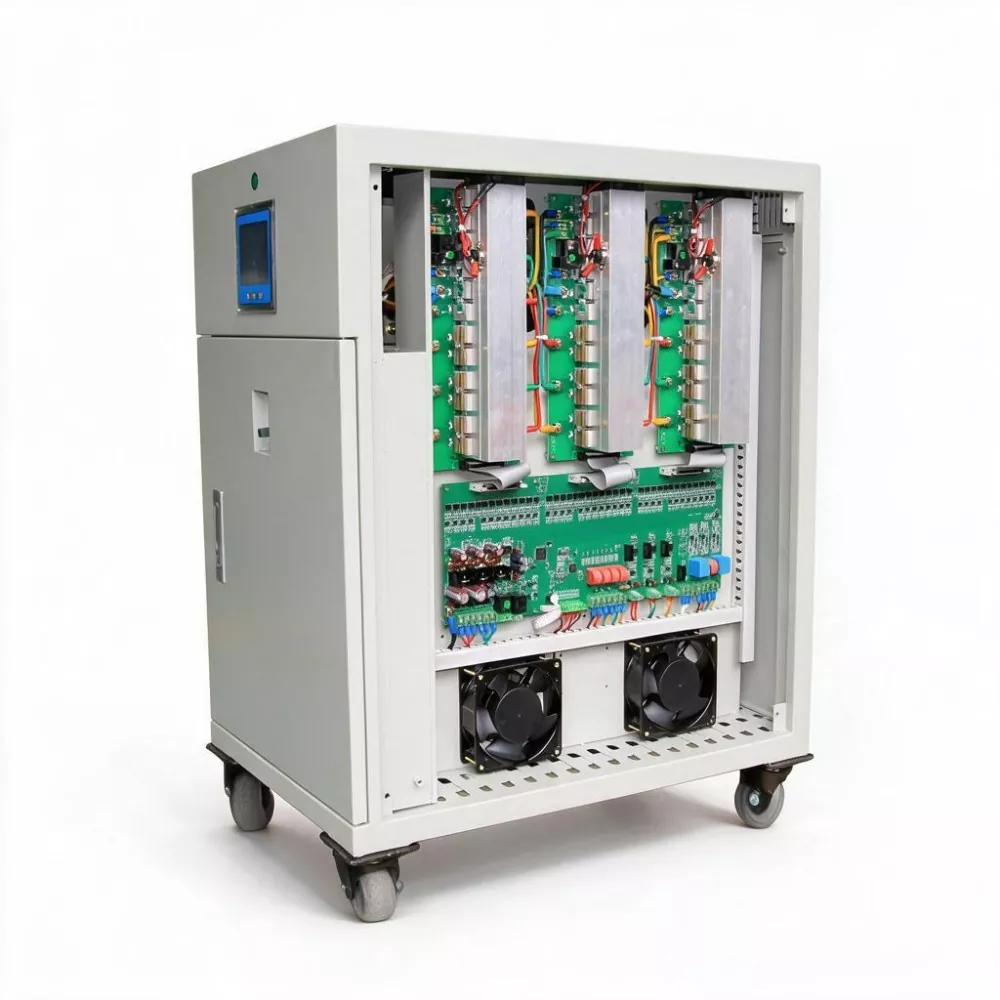

5. Diseño sin contacto y sin mantenimiento

El equipo de administración de la propiedad generalmente no cuenta con un ingeniero eléctrico a tiempo completo, por lo que la simplicidad del mantenimiento del equipo es crucial. SBWZ-300KVA no tiene escobillas de carbón, servomotores ni desgaste mecánico, y solo requiere ventilación y limpieza diarias para reducir los costos de reserva de repuestos y mano de obra de operación y mantenimiento de la propiedad.

6. Calidad de energía visualizada integral

Las pantallas LED digitales presentan datos de voltaje, corriente y potencia trifásicos en tiempo real, lo que aclara el estado del equipo de un vistazo. Los datos cargados a través de la interfaz de comunicación pueden generar gráficos de tendencias de calidad de energía en la estación de trabajo BAS, brindando soporte de datos para auditorías energéticas y análisis de eficiencia energética de equipos.

Aplicaciones de productos

1. Centro comercial de gran escala: Proporciona estabilización centralizada de voltaje para la iluminación, escaleras mecánicas, sistemas de aire acondicionado, cajas registradoras y redes de información de todo el piso comercial, asegurando el normal funcionamiento de los comerciantes y la experiencia del consumidor.

2. Edificio de oficinas de grado A: actúa como el principal centro de estabilización de energía para toda la torre, proporcionando energía estable para iluminación de oficinas, equipos de TI de precisión, grupos de ascensores y sistemas de aire acondicionado VAV dentro del edificio.

3. Hotel de cinco estrellas: Proporciona protección integral de voltaje para los salones de banquetes, centros de conferencias, instalaciones de SPA, lavanderías, equipos de cocina y sistemas de control de habitaciones del hotel, evitando que las fluctuaciones de voltaje afecten la experiencia de los huéspedes.

4. Grandes centros de exposiciones y recintos deportivos: Se utiliza para la estabilización de voltaje de los sistemas de iluminación (especialmente pantallas LED y luces de escenario), sistemas de transmisión, control de acceso y sistemas de seguridad, garantizando la seguridad y fluidez de eventos a gran escala.

5. Aeropuertos y centros de transporte: Proporciona suministro de energía estable para los sistemas de clasificación de equipaje, equipos de seguridad, escaleras mecánicas y ascensores, sistemas de transmisión y áreas comerciales del edificio de la terminal.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. ¿Cómo se puede integrar el AVR estático SCR trifásico de 300 KVA en el sistema de automatización de edificios (BAS)?

El dispositivo está equipado con una interfaz de comunicación RS485 y admite el protocolo Modbus-RTU. A través de un dispositivo de puerta de enlace, el protocolo Modbus se puede convertir en protocolos BACnet o KNX, lo que permite la conexión a plataformas BAS convencionales como Honeywell, Siemens y Johnson Controls. El dispositivo puede cargar voltaje, corriente, potencia, tasa de carga y estado de alarma en tiempo real, y también recibir instrucciones remotas del BAS para la configuración de parámetros.

2. ¿Cuáles son las principales fuentes de fluctuaciones de voltaje en los complejos comerciales?

Las principales causas incluyen: arranques y paradas frecuentes de grandes enfriadoras (especialmente compresores centrífugos), arranques y paradas de escaleras mecánicas, fluctuaciones de carga diurnas de la red eléctrica municipal y el consumo de electricidad de grandes equipos de inquilinos adyacentes. La capacidad de respuesta a nivel de milisegundos del SBWZ-300KVA puede abordar eficazmente todas estas fuentes de fluctuación.

3. ¿Qué significa una capacidad de 300 KVA para edificios comerciales?

Tomemos como ejemplo un centro comercial de 50.000 metros cuadrados. Su capacidad total de distribución suele estar entre 5.000 y 8.000 KVA. Los 300 KVA cubren aproximadamente entre el 5% y el 8% de la carga, que suele ser una o dos líneas de alimentación (como el bus principal para unidades de aire acondicionado). La carga atendida por SBWZ-300KVA es a menudo la "minoría crítica" de la garantía de suministro de energía de todo el edificio.

4. ¿Cuánto ahorra la eficiencia ultraalta en los costos operativos de los edificios comerciales?

Suponiendo una capacidad de 300 KVA, una tasa de carga promedio del 70 %, un precio de electricidad comercial de 1,0 yuan por kilovatio-hora y 8760 horas por año:

· Usando SBWZ-300KVA (eficiencia 99%), la pérdida anual es de aproximadamente 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18,396 kWh

· Usando un servoestabilizador de voltaje tradicional (eficiencia 96%), la pérdida anual es de aproximadamente 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73,584 kWh

· Ahorro anual de electricidad ≈ 55.188 yuanes. Durante una década, los ahorros superan los 550.000 yuanes, lo que reduce significativamente los costos operativos.

5. ¿Cuáles son los requisitos para la instalación de equipos en la sala de distribución del edificio?

Los requisitos para la sala de distribución son una altura neta no menor a 2,2 metros, un paso de mantenimiento ≥ 0,8 metros antes y después del equipo, una temperatura ambiente no mayor a 40°C, ausencia de gases corrosivos o polvo conductor. Se recomienda utilizar YJV 3×150 mm² + 2×70 mm² o especificaciones superiores para los cables entrantes (núcleo de cobre) y 630 A o superior para el disyuntor frontal.
