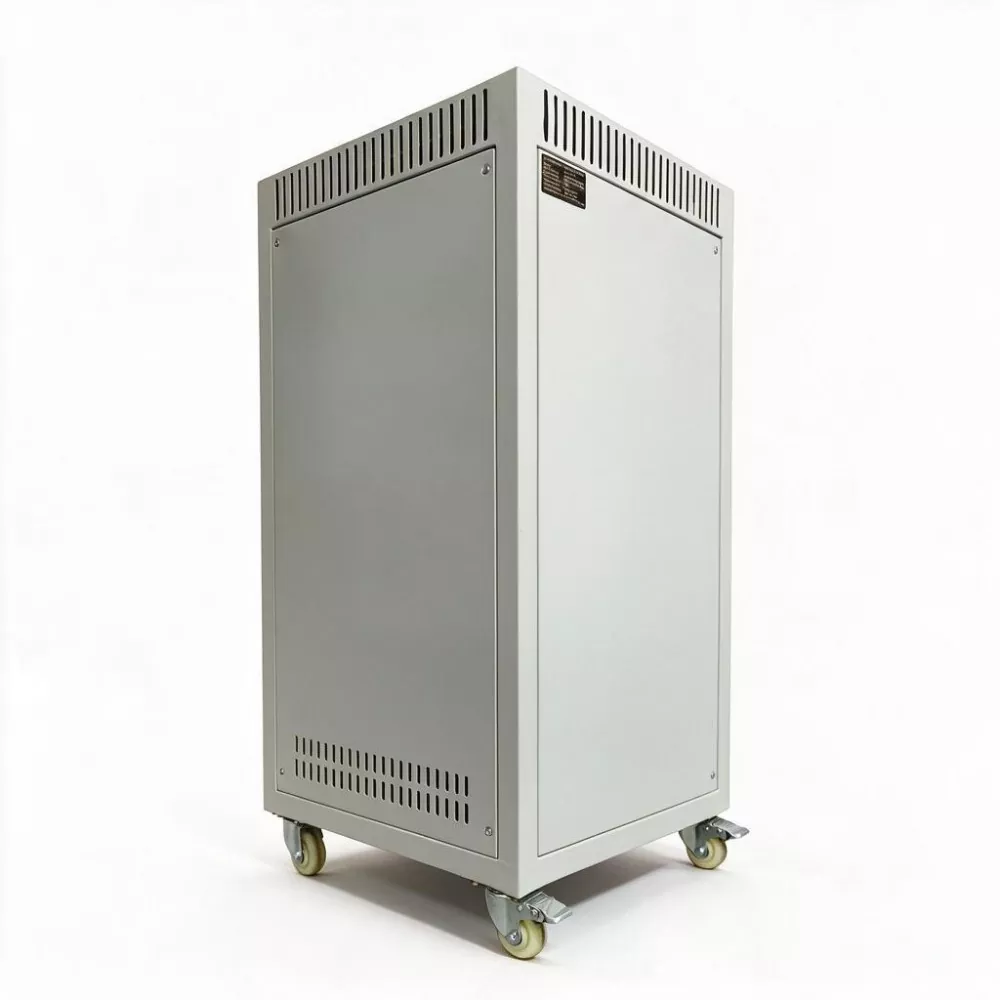

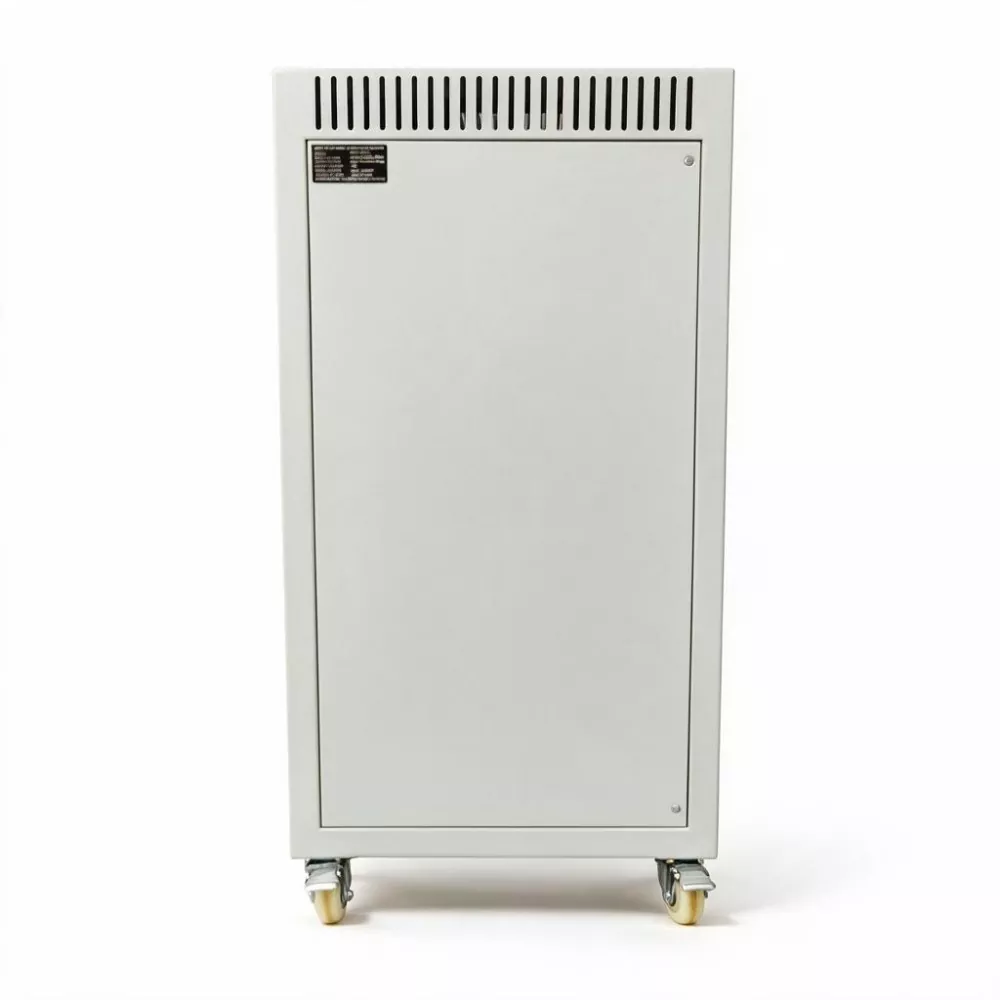

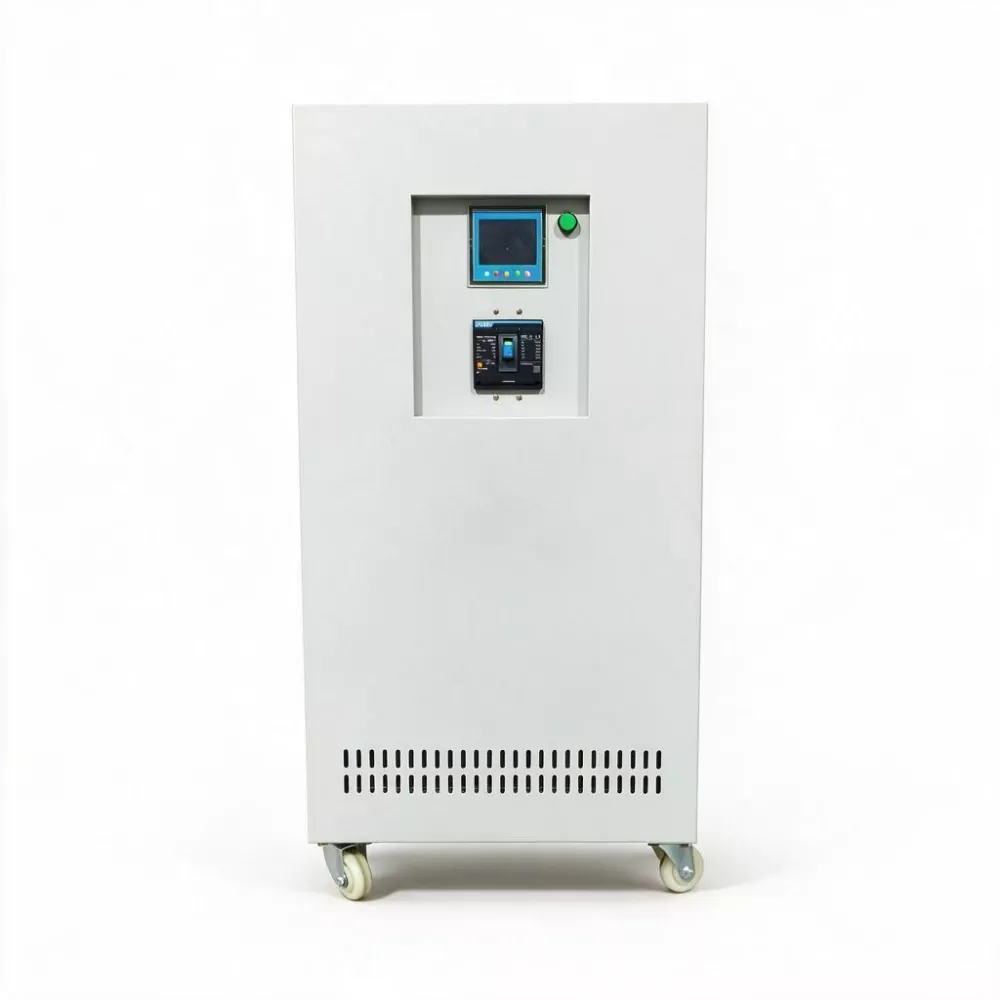

AVR estático SCR trifásico de 200 kVA

El AVR estático SCR trifásico de 200 KVA es un estabilizador de voltaje digital sin contacto desarrollado para escenarios de fabricación automatizada. Con una capacidad nominal de 200 KVA y una corriente de salida nominal de 304 A, adopta muestreo DSP de alta velocidad y tecnología de conmutación de cruce por cero SCR para lograr una compensación de voltaje de nivel de milisegundos.

Elimina las fluctuaciones transitorias del voltaje de la red, resuelve las interrupciones de producción, la eficiencia operativa inestable y los problemas de calidad del producto causados ​​por el parpadeo del voltaje, y garantiza de manera estable la eficiencia operativa general de los equipos de producción industrial automatizada.

Parámetro del producto

Características clave

1. Garantizar el funcionamiento continuo de la línea de producción.

El tiempo de respuesta es de 10 ms a 40 ms, lo que puede capturar y compensar de manera efectiva eventos de caída de voltaje que duran desde decenas a cientos de milisegundos. Para dispositivos como servovariadores, PLC y convertidores de frecuencia, completar la compensación dentro de este período de tiempo significa que el equipo no activará la protección contra bajo voltaje y la línea de producción no se interrumpirá.

2. Gran capacidad de 200KVA

La capacidad nominal es de 200 KVA y la corriente de salida es de 304 A, lo que puede cumplir con los requisitos de estabilización de voltaje de una línea de producción automatizada de tamaño mediano o de la línea entrante total de un taller. Al evitar la compleja configuración de múltiples estabilizadores de voltaje de pequeña capacidad en paralelo, se logra "gobernanza en un solo punto, todos los beneficios de la línea".

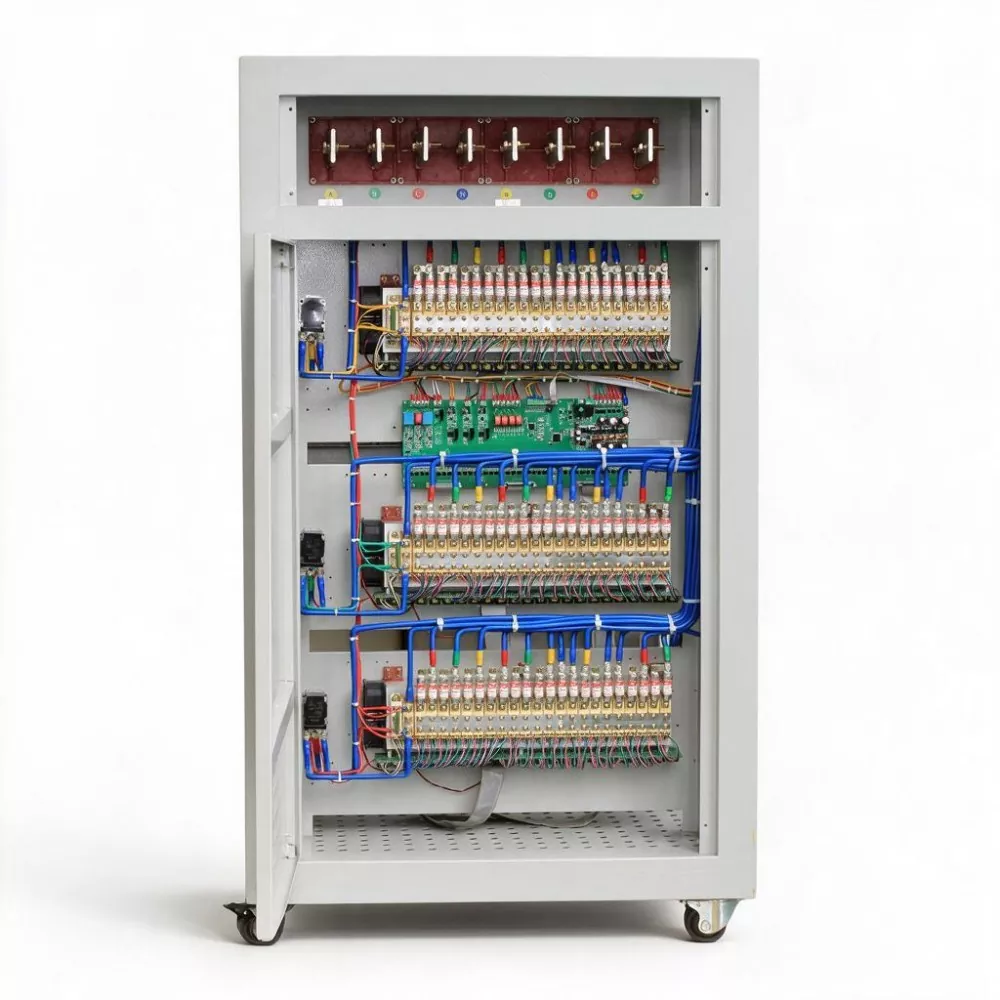

3. Control digital completo DSP + SCR

Al utilizar un chip informático DSP combinado con un interruptor sin contacto SCR, la precisión de estabilización de voltaje es de ±1% y la velocidad de respuesta es de 30 a 50 veces mayor que la de los servosistemas tradicionales. Al mismo tiempo, no hay desgaste mecánico, lo que garantiza un rendimiento constante durante un largo período de uso.

4. Reducir significativamente el consumo de energía del taller.

En comparación con los estabilizadores de voltaje de tipo servo tradicionales con una eficiencia de aproximadamente el 96 %, el AVR estático SCR trifásico SBWZ de 200 KVA puede ahorrar aproximadamente entre 6000 y 8000 kWh de electricidad por año para la fábrica (calculado en base a una tasa de carga promedio del 70 %), reduciendo directamente los costos de producción.

5. Diseño sin contacto, adecuado para condiciones de arranque y parada de alta frecuencia.

Toda la máquina no tiene escobillas de carbón, servomotores ni otras piezas mecánicas vulnerables. Para líneas de producción con arranques frecuentes y cambios de carga (como líneas de estampado, grupos de máquinas de moldeo por inyección), el SBWZ-200KVA demuestra una confiabilidad y vida útil mucho mayores que los estabilizadores de voltaje tradicionales.

6. Protección inteligente e interfaz de comunicación industrial.

Admite programación de usuario para establecer umbrales de protección contra sobretensión, subtensión y sobrecorriente. La interfaz de comunicación RS485 estándar (Modbus-RTU) se puede conectar al sistema MES o al sistema SCADA del taller, lo que permite monitoreo remoto, alarmas de fallas y recopilación de datos de energía.

Aplicaciones de productos

1. Fabricación completa de vehículos y componentes: proporcione protección de estabilización de voltaje a nivel de línea para PLC, robots y servosistemas en líneas de estampado, líneas de soldadura, líneas de pintura y líneas de ensamblaje, asegurando el ritmo de producción y la precisión de la carrocería.

2. Fabricación de electrodomésticos y productos electrónicos: Úselo para la estabilización total del voltaje de la línea entrante en máquinas de moldeo por inyección, líneas de soldadura SMT y líneas de ensamblaje automatizadas, eliminando alarmas de equipos y productos defectuosos en lotes causados ​​por fluctuaciones de voltaje.

3. Industria de alimentos y bebidas, así como de embalaje: proporcione un suministro de energía estable para los sistemas de control de máquinas llenadoras, máquinas selladoras, líneas de embalaje y robots apiladores, evitando defectos de embalaje y paradas de líneas de producción debido a problemas de voltaje.

4. Fabricación fotovoltaica y de baterías de litio: proporcione suministro de energía de estabilización de voltaje de alta precisión para equipos de fabricación de precisión, como máquinas bobinadoras de baterías de litio, máquinas laminadoras y máquinas laminadoras de componentes fotovoltaicos, garantizando la consistencia del producto y la tasa de rendimiento.

5. Procesamiento de metales y maquinaria pesada: Adecuado para el suministro de energía centralizada de grandes grupos de máquinas CNC, máquinas de corte por láser, máquinas de corte por plasma, etc., con equipos de procesamiento de alta potencia.

¿Cuáles son las ventajas en comparación con los reguladores de voltaje tradicionales basados ​​en servomotores?

Los reguladores basados ​​en servomotores requieren cientos de milisegundos o incluso varios segundos para completar el movimiento mecánico de las escobillas de carbón. Para eventos de "fluctuaciones de energía" que duran sólo entre decenas y cientos de milisegundos, los reguladores de voltaje tradicionales a menudo no responden antes de que el equipo de carga se dispare y se detenga. El método de regulación electrónica del AVR estático SCR trifásico de 200 KVA puede capturar y compensar con precisión cada evento de voltaje transitorio.

En industrias como la fabricación de automóviles, la producción de electrodomésticos y el ensamblaje electrónico que requieren una producción continua, se ha demostrado que el SBWZ-200KVA reduce las paradas no planificadas debido a problemas de voltaje en más del 80 %. Según una estimación de que una línea de producción de tamaño mediano pierde aproximadamente entre 500.000 y 1 millón de yuanes al año debido a "fluctuaciones de energía", el período de recuperación de la inversión del SBWZ-200KVA suele ser de 6 a 12 meses.

Preguntas frecuentes

1. ¿A qué se refiere específicamente la "fluctuación de energía"? ¿Cómo lo maneja el SBWZ-200KVA?

"Fluctuación de energía" es un término común en el campo industrial para la caída de voltaje, que se refiere al fenómeno en el que el voltaje de la red cae al 50% - 90% del valor nominal en un corto período de tiempo (de decenas de milisegundos a varios cientos de milisegundos), y luego regresa. SBWZ-200KVA emplea tecnología de compensación totalmente electrónica DSP + SCR, con un tiempo de respuesta de 10 ms - 40 ms (mucho más rápido que la duración típica de las fluctuaciones de energía) y puede realizar continuamente una compensación dinámica durante las caídas de voltaje, manteniendo el voltaje de salida estable y asegurando que el equipo aguas abajo no se dispare debido a un voltaje insuficiente.

2. ¿Cuántos dispositivos puede cubrir una capacidad de 200 KVA?

La capacidad de 200 KVA (trifásico 380 V, corriente nominal 304 A) puede cubrir una carga total de aproximadamente 160 KW (calculada en base a un factor de potencia de 0,8). Los escenarios de aplicación típicos incluyen: una línea de estampado de tamaño mediano (6 robots + 3 prensas + sistema de transporte), o 10 - 15 máquinas de moldeo por inyección (clase de 150 - 200 toneladas), o una línea de soldadura SMT (3 máquinas de soldadura + soldadura por reflujo + máquina de impresión + sistema de transporte). Para una selección específica, proporcione una lista de carga y la calcularemos por usted.

3. ¿Cómo se instala el estabilizador de voltaje sin contacto en la sala de distribución del taller? ¿Cómo es su adaptabilidad ambiental?

El rango de temperatura de trabajo del SBWZ-200KVA es de -5 ℃ a 40 ℃ y la humedad relativa es inferior al 90 %. El nivel de protección estándar del gabinete es IP20 (impide la entrada de objetos con un diámetro superior a 12 mm) y se puede actualizar a IP30 (a prueba de polvo) o superior mediante personalización. Para entornos de taller, se recomienda instalar el equipo en una sala de distribución o sala de control eléctrico separada para evitar la exposición directa al polvo, neblina de aceite y aerosoles.

4. ¿Habrá interferencias cuando se utilice junto con un convertidor de frecuencia?

No. El SBWZ-200KVA no genera armónicos por sí solo (la tasa de distorsión de salida es inferior al 0,1%). Cuando se conecta un convertidor de frecuencia aguas abajo, el estabilizador actúa como una "capa de aislamiento" insertada entre la red eléctrica y el convertidor de frecuencia, que en cambio puede reducir la contaminación inversa de armónicos generados por el convertidor de frecuencia a la red eléctrica. Recomendamos instalar un reactor de entrada en el extremo frontal del convertidor de frecuencia para optimizar aún más la compatibilidad del sistema.

5. ¿Cómo se puede conectar el equipo al sistema MES o SCADA del taller?

El AVR estático SCR trifásico de 200 KVA está equipado con una interfaz de comunicación RS485 estándar y admite el protocolo Modbus-RTU. Al conectarse a través de cables de comunicación estándar a la puerta de enlace Ethernet industrial del taller o al controlador PLC, se puede lograr una lectura en tiempo real del voltaje de entrada/salida, corriente, velocidad de carga, temperatura, estado de alarma, etc. del equipo en la plataforma MES/SCADA. Podemos proporcionar documentos detallados de protocolos de comunicación y soporte técnico.
