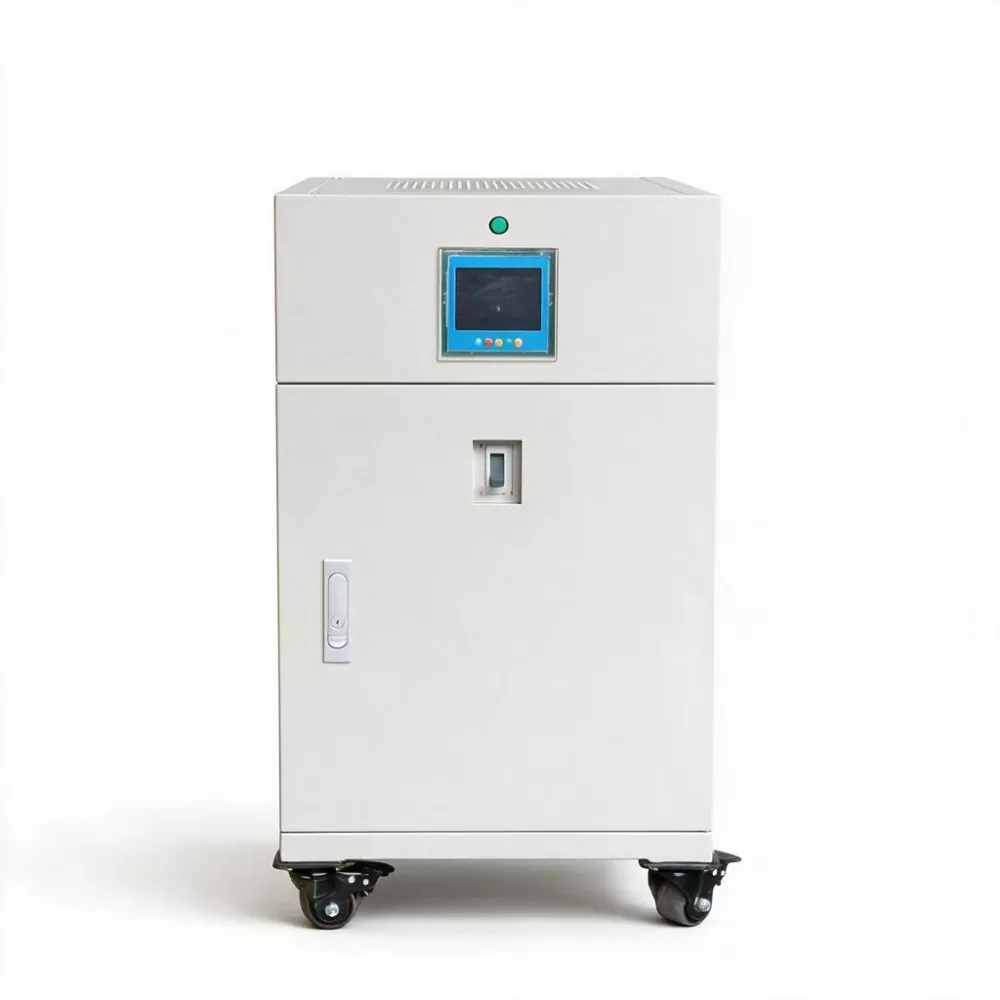

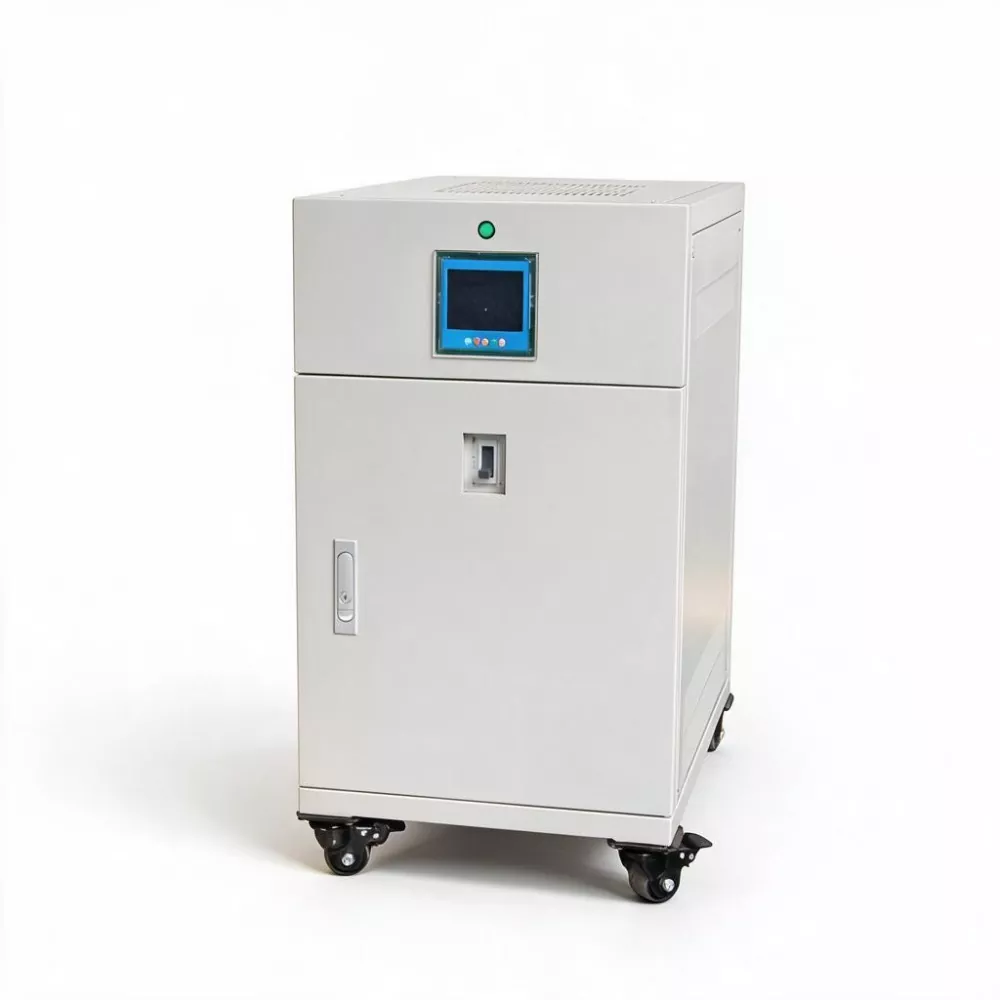

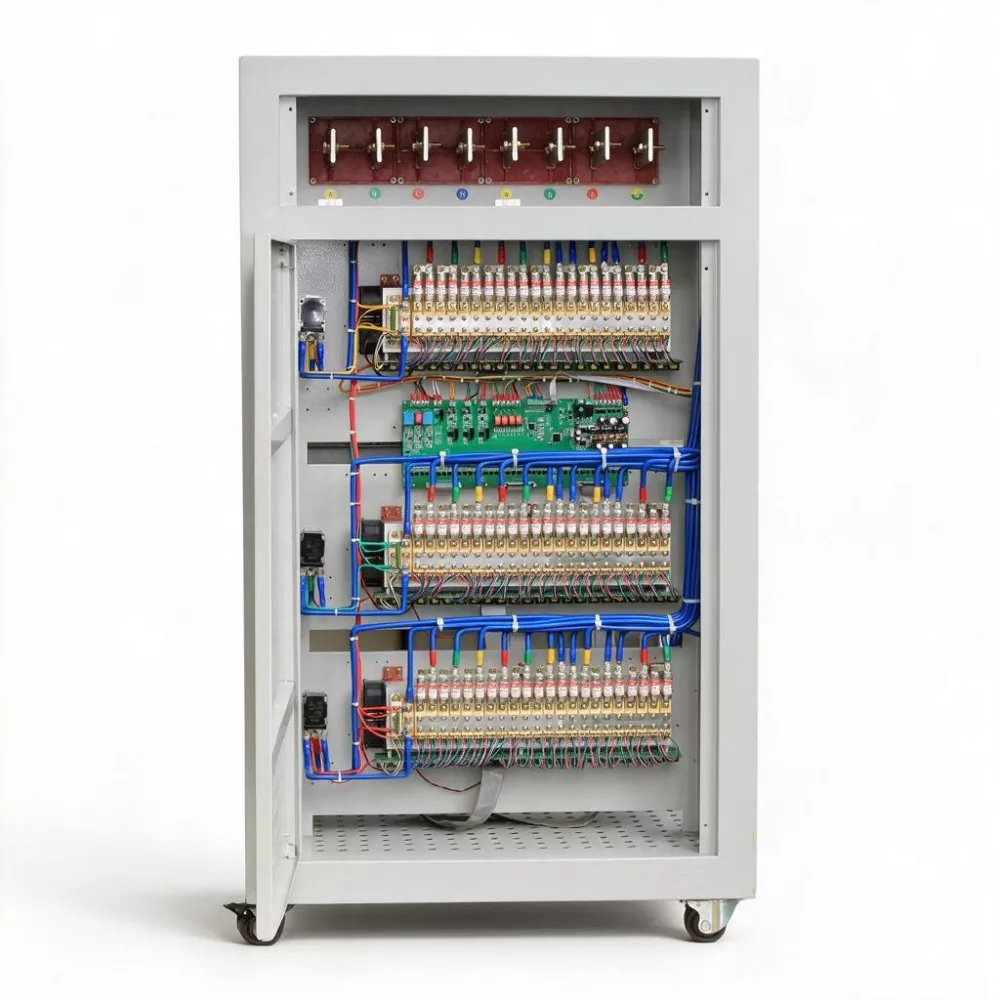

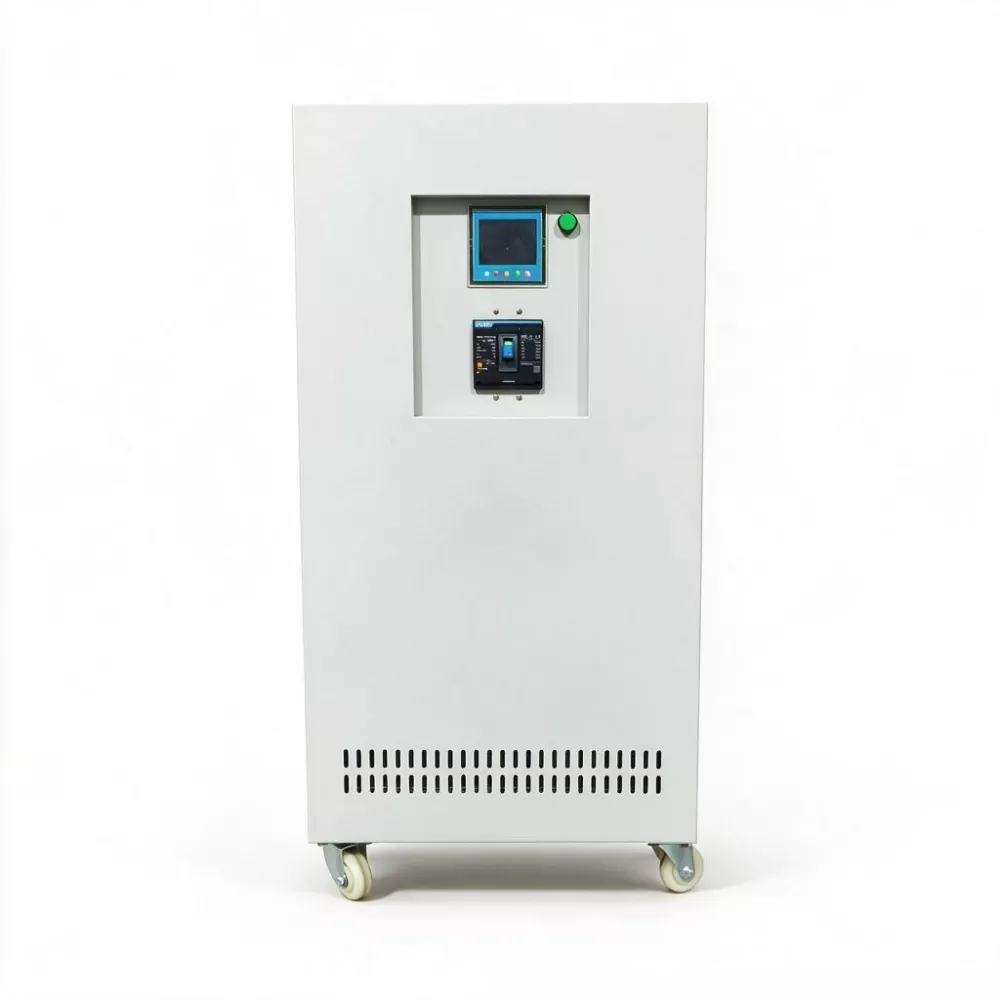

AVR estático SCR trifásico de 100 kVA

La base de la economía digital moderna son los centros de datos y las redes de comunicación. Los servidores, conmutadores y dispositivos de almacenamiento de estas instalaciones tienen requisitos extremadamente estrictos en cuanto a la calidad de la energía. Según las estadísticas del Uptime Institute, más del 40 % de los cortes de energía en los centros de datos están directamente relacionados con problemas de calidad de la energía, y una parte significativa de ellos no son fallas completas de energía, sino que son causadas por caídas de voltaje, parpadeos o interferencias armónicas que desencadenan apagados de protección de los equipos.

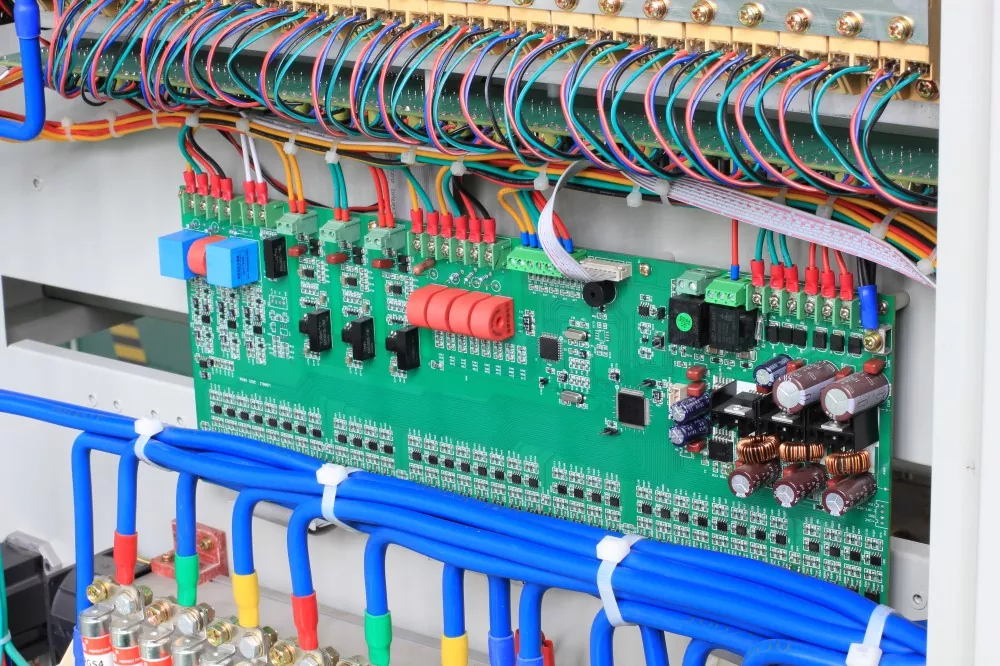

El AVR estático SCR trifásico de 100 KVA fue diseñado con este tipo de "interrupción del suministro sin corte de energía" como objetivo principal. Utiliza chips informáticos DSP de alta velocidad y tecnología de muestreo de CA rápida para monitorear cada cambio sutil en el voltaje de entrada en tiempo real. Cuando se produce una fluctuación de voltaje, el sistema de control completa el cálculo de la desviación en microsegundos y acciona el módulo SCR para realizar compensación sin contacto y conmutación en el punto de cruce por cero de la corriente, restaurando el voltaje de salida al valor establecido dentro de 10 ms a 40 ms.

Parámetro del producto

¿Cuáles son las ventajas en comparación con los reguladores de voltaje tradicionales de tipo servomotor?

Todo el AVR estático SCR trifásico de 100 KVA no tiene piezas mecánicas móviles, lo que elimina por completo el desgaste de las escobillas de carbón, el mal contacto y los riesgos de generación de chispas. Para los centros de datos que funcionan las 24 horas del día, los 7 días de la semana sin interrupción, "sin mantenimiento" significa que no es necesario programar tiempos de inactividad para mantenimiento ni almacenar piezas de repuesto propensas a fallar.

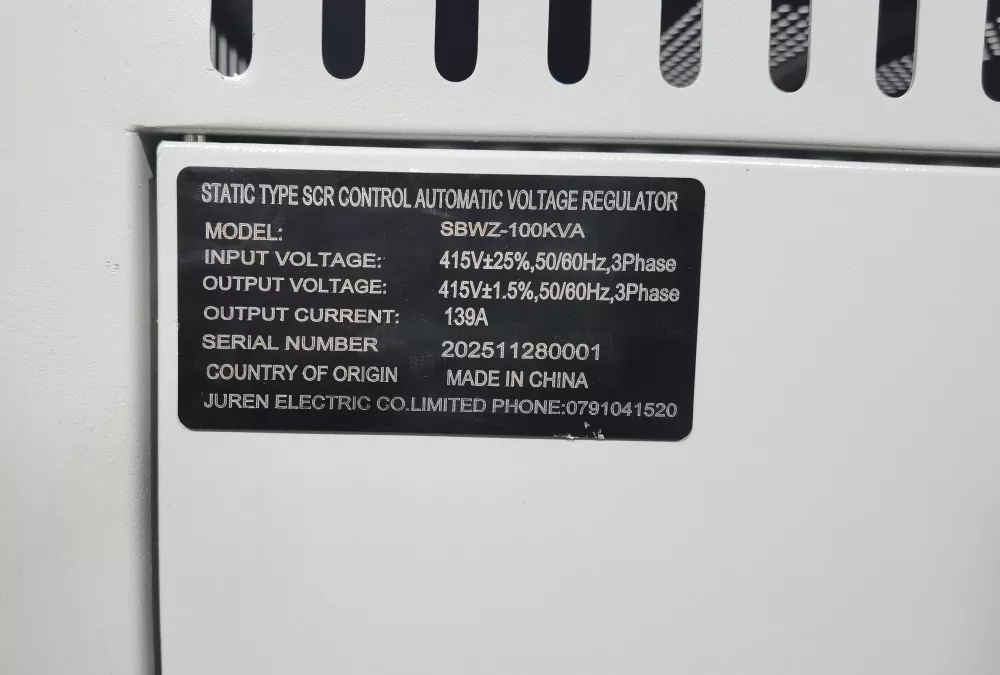

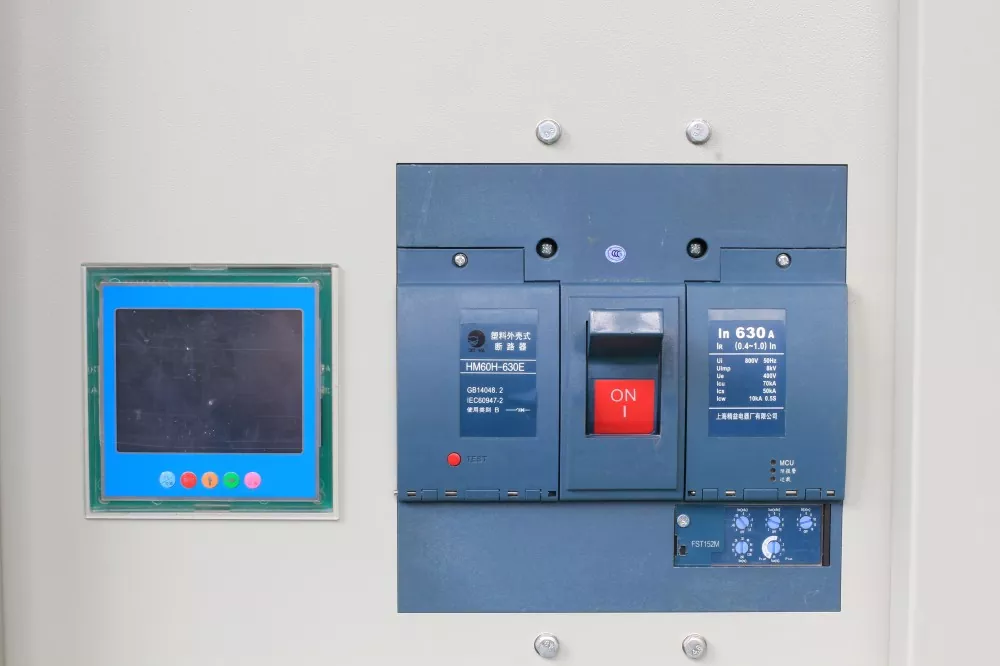

En términos de gestión inteligente, SBWZ-100KVA está equipado con configuraciones programables integrales e interfaces de comunicación RS485. El personal de mantenimiento puede ver de forma remota el voltaje, la corriente, la energía y el estado de operación del equipo trifásico en la sala de control y establecer umbrales de protección contra sobretensión, subtensión y sobrecorriente.

Cuando hay una tendencia anormal en la calidad de la energía, el sistema puede emitir una alerta temprana, logrando una actualización de "reparación pasiva" a "prevención activa" en el modo de operación.

Características clave

1. Respuesta de nivel de milisegundos

El tiempo de respuesta es de 10 ms a 40 ms (ajustable) y puede completar el ajuste dentro del primer ciclo de la fluctuación del voltaje de la red. Para cargas de TI, como servidores, conmutadores y dispositivos de almacenamiento que son sensibles a los transitorios de voltaje, esta velocidad es suficiente para completar la compensación dentro de la ventana de tolerancia del suministro de energía, lo que garantiza que el negocio no se interrumpa.

2. Precisión de estabilización de voltaje ultra alto

Precisión de voltaje de fase ±1%, precisión de voltaje de línea ±1,5%, muy superior al ±3% de los estabilizadores de voltaje de tipo servo tradicionales. La estabilización de voltaje de alta precisión puede reducir efectivamente la carga de ajuste de las fuentes de alimentación del servidor, extender la vida útil de los módulos de energía y reducir la tasa general de fallas.

3. Diseño totalmente sin contacto

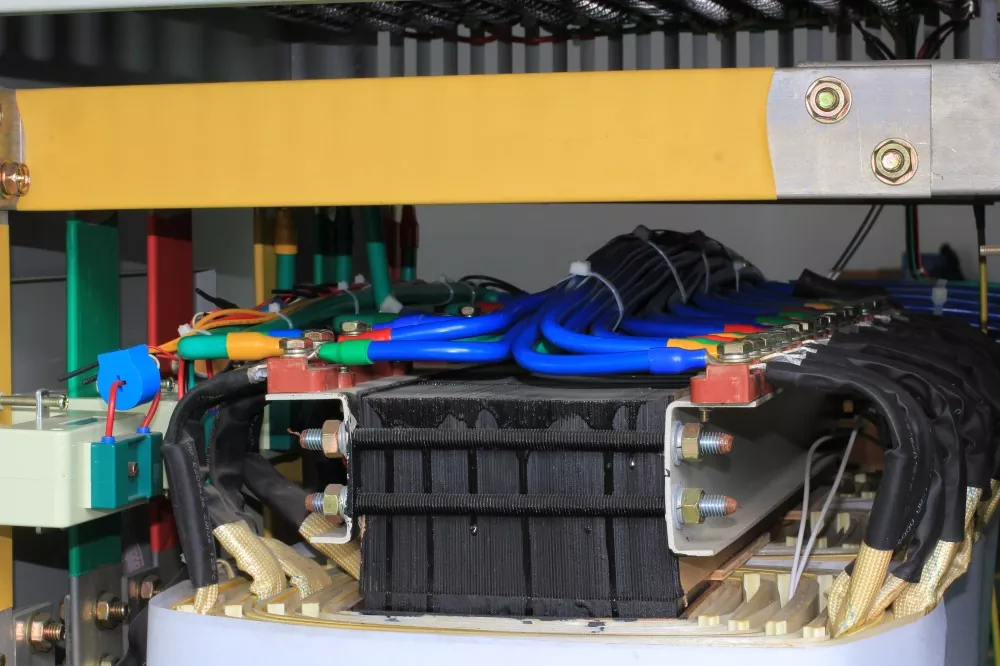

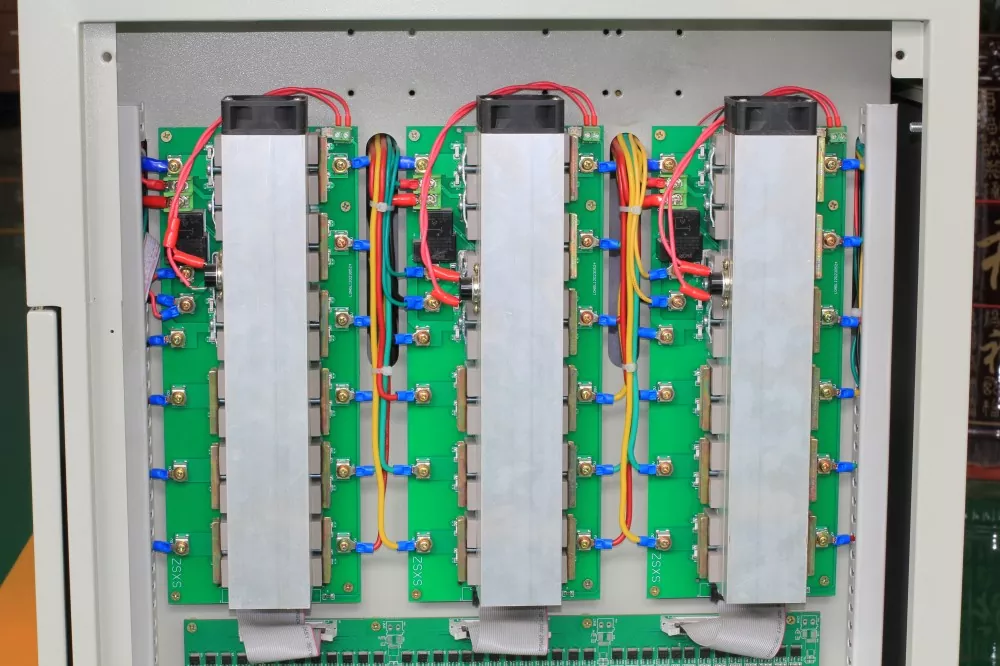

Los módulos SCR se utilizan para reemplazar las escobillas de carbón y los servomotores tradicionales, eliminando cualquier pieza mecánica móvil en toda la máquina. No hay problemas como el desgaste de las escobillas de carbón, la generación de chispas o el reemplazo regular, lo que hace que el AVR estático SCR trifásico de 100 KVA sea particularmente adecuado para sitios de misión crítica donde las paradas regulares por mantenimiento no son factibles.

4. Eficiencia ≥ 99%

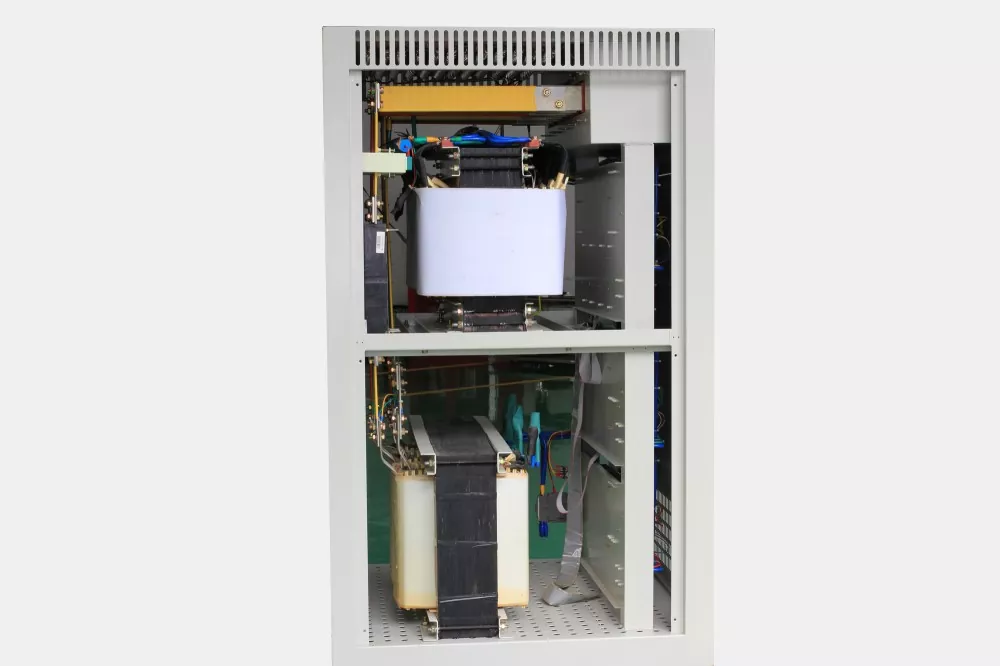

El uso de transformadores de aislamiento de alta eficiencia y módulos SCR de baja pérdida de conducción da como resultado una eficiencia general de ≥ 99%. Calculado en base a una capacidad de 100 KVA y 8760 horas de operación por año, en comparación con los estabilizadores de voltaje tipo servo tradicionales (eficiencia 96%), puede ahorrar aproximadamente entre 3000 y 4000 kWh por año, reduciendo significativamente los costos operativos (TCO).

5. Salida pura

Tasa de distorsión de la forma de onda de salida <0,1%, sin armónicos incrementales. El estabilizador de voltaje en sí no introduce ninguna interferencia a la red eléctrica, cumpliendo con los estrictos requisitos de los centros de datos para entornos electromagnéticos (EMC).

6. Monitoreo inteligente y protección programable

Admite a los usuarios establecer umbrales de protección contra sobretensión, subtensión y sobrecorriente y precisión de estabilización de voltaje. Se proporciona una interfaz de comunicación RS485 estándar (protocolo Modbus-RTU), que se puede conectar a DCIM (Sistema de gestión de infraestructura de centro de datos) o sistemas de monitoreo del entorno energético para lograr una gestión centralizada remota.

Aplicaciones de productos

1. Centros de datos y nodos de computación en la nube: brindan protección de estabilización de voltaje de alta velocidad para gabinetes de servidores, aires acondicionados de precisión y UPS front-end en salas de computadoras IDC, eliminando el riesgo de reinicios del servidor causados ​​por caídas de voltaje.

2. Red central de comunicación y concentradores 5G: se utilizan para cambiar el suministro de energía en los centros de comunicación provinciales, salas de computadoras de la red central 5G y nodos de convergencia de la red del área metropolitana, lo que garantiza que los equipos de comunicación no se desconecten debido a fluctuaciones de voltaje.

3. Sistemas de transacciones financieras: Proporcionar garantías de suministro de energía de nivel "cero interrupciones repentinas" para servidores comerciales y equipos de red en bolsas de valores y centros de datos bancarios, asegurando la integridad de los datos de las transacciones y la continuidad del negocio.

4. Centros de control de transmisión de radio y televisión: Se utilizan para equipos de control de transmisión en sistemas de transmisión de TV, estaciones de enlace ascendente por satélite y salas de computadoras de redes de radio y televisión, evitando accidentes de transmisión causados ​​por problemas de suministro de energía.

5. Equipos de detección de precisión en fabricación de alta gama: proporcione fuentes de alimentación puras estabilizadas por voltaje para equipos que son extremadamente sensibles a las fluctuaciones de voltaje, como equipos de inspección de obleas semiconductoras, instrumentos de medición óptica y máquinas de medición de tres coordenadas.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. ¿Puede el tiempo de respuesta que oscila entre 10 ms y 40 ms cumplir con los requisitos de suministro de energía del servidor?

DE ACUERDO. Según la especificación estándar de suministro de energía para equipos de TI, el suministro de energía para servidores generalmente requiere un tiempo de espera de no menos de 10 ms. El SBWZ-100KVA puede completar la compensación de voltaje en 10 ms como máximo. En la mayoría de los escenarios de fluctuación de la red, la propia fuente de alimentación del servidor ni siquiera activa el almacenamiento de energía de respaldo, logrando una verdadera estabilización de voltaje "imperceptible".

2. ¿Cuál es la relación entre el estabilizador de voltaje sin contacto y UPS (fuente de alimentación ininterrumpida)?

Los dos son complementarios más que sustitutivos. UPS resuelve el problema del "corte de energía" (suministrando energía a través de baterías), mientras que el estabilizador de voltaje SBWZ resuelve el problema del "voltaje inestable". Para escenarios con fluctuaciones frecuentes de voltaje pero rara vez cortes de energía completos, el uso de un estabilizador solo puede mejorar significativamente la calidad del suministro de energía; para escenarios que requieren protección integral, se recomienda implementar el estabilizador de voltaje SBWZ frente al UPS, lo que puede reducir el cambio frecuente del UPS al modo de batería debido a fluctuaciones de voltaje y extender la vida útil de la batería.

3. ¿Qué tan cierta es la eficiencia ≥ 99%? ¿Cuánta electricidad se puede ahorrar a largo plazo?

Este valor de eficiencia se basa en pruebas de funcionamiento a plena carga. Con una carga de 100KVA y 99% de eficiencia, la pérdida propia del equipo es de aproximadamente 1KW; si se utiliza un estabilizador de voltaje de tipo servo tradicional (con 96 % de eficiencia), la pérdida es de aproximadamente 4 KW. Con un precio de electricidad industrial de 0,7 yuanes por kilovatio-hora y 8760 horas por año, el SBWZ-100KVA puede ahorrar aproximadamente (4-1) × 8760 × 0,7 ≈ 18.396 yuanes en costos de electricidad por año. Esto se puede recuperar dentro de los tres años posteriores al costo de la prima del equipo.

4. ¿El equipo admite operación paralela para lograr redundancia?

Sí. Se pueden lograr múltiples SBWZ-100KVA a través de un gabinete de bypass para configuración redundante en paralelo (1+1 o N+1). Cuando un dispositivo recibe mantenimiento o falla, el otro puede hacerse cargo de la carga sin problemas. El esquema de configuración paralela específico se puede consultar con nuestros ingenieros de sistemas, quienes lo diseñarán en función de su arquitectura de distribución de energía en sitio.
5. ¿Cómo disipa el calor el AVR estático SCR trifásico de 100 KVA?

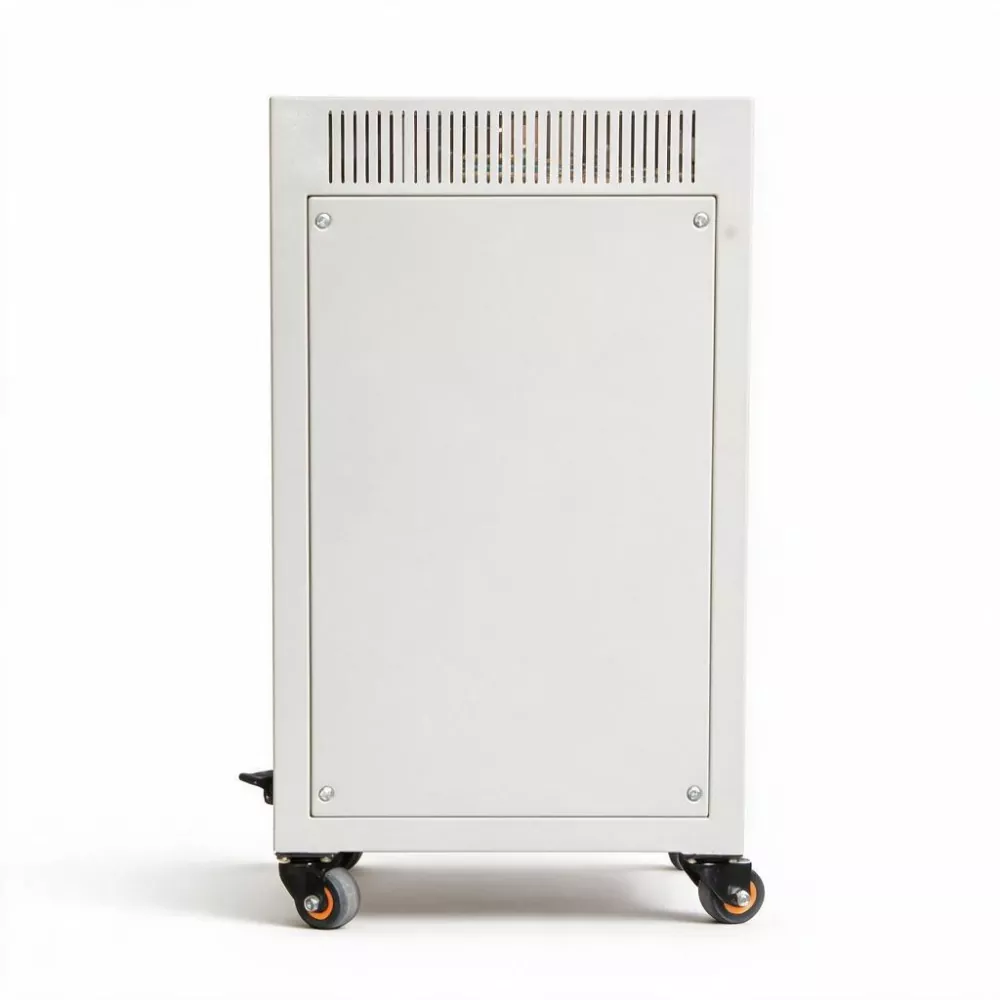

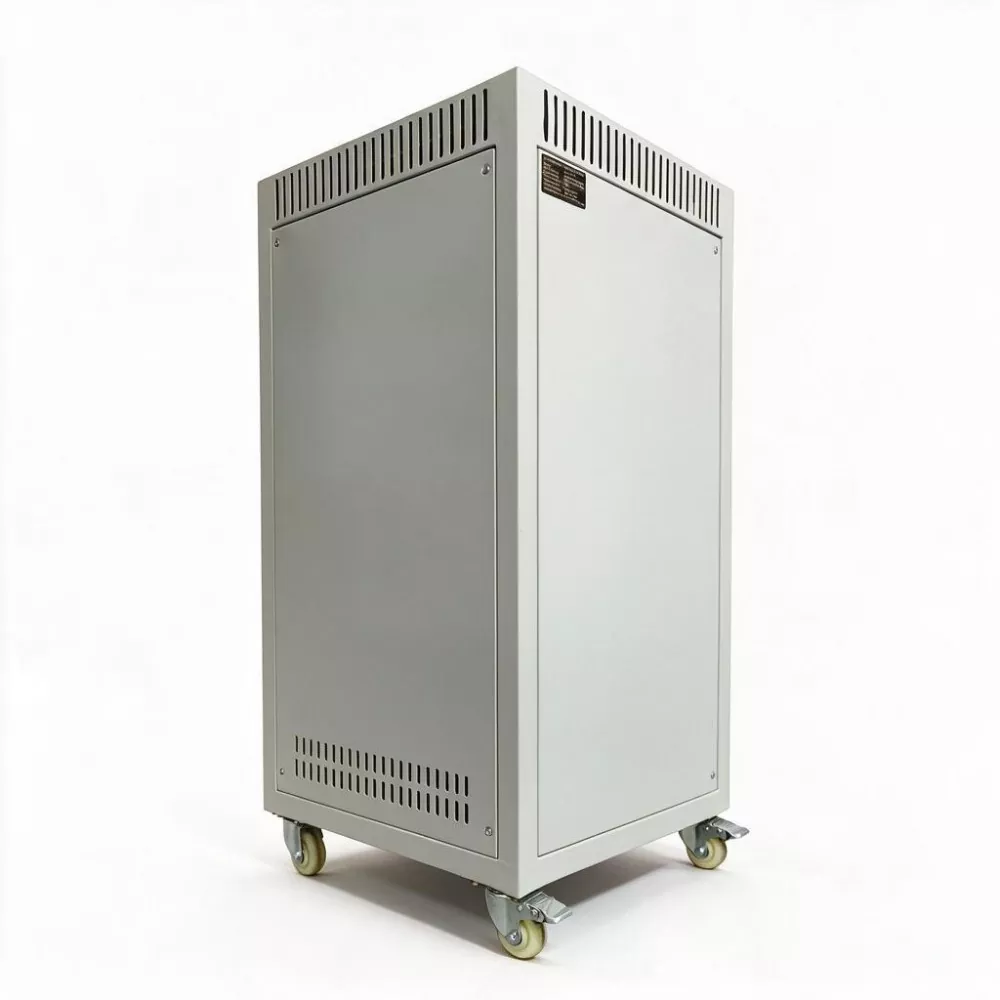

El SBWZ-100KVA utiliza refrigeración por aire forzado con control de temperatura inteligente, con rejillas de entrada y salida de aire ubicadas en los lados frontal y posterior del gabinete. Se recomienda controlar la temperatura ambiente del espacio de instalación entre -5 ℃ y 40 ℃, con una humedad relativa inferior al 90 %. Para equipos instalados en centros de datos o salas de comunicaciones, el ambiente de aire acondicionado de la sala cumple plenamente con los requisitos; para equipos instalados en salas de distribución de energía ordinarias, es suficiente garantizar una buena ventilación.
