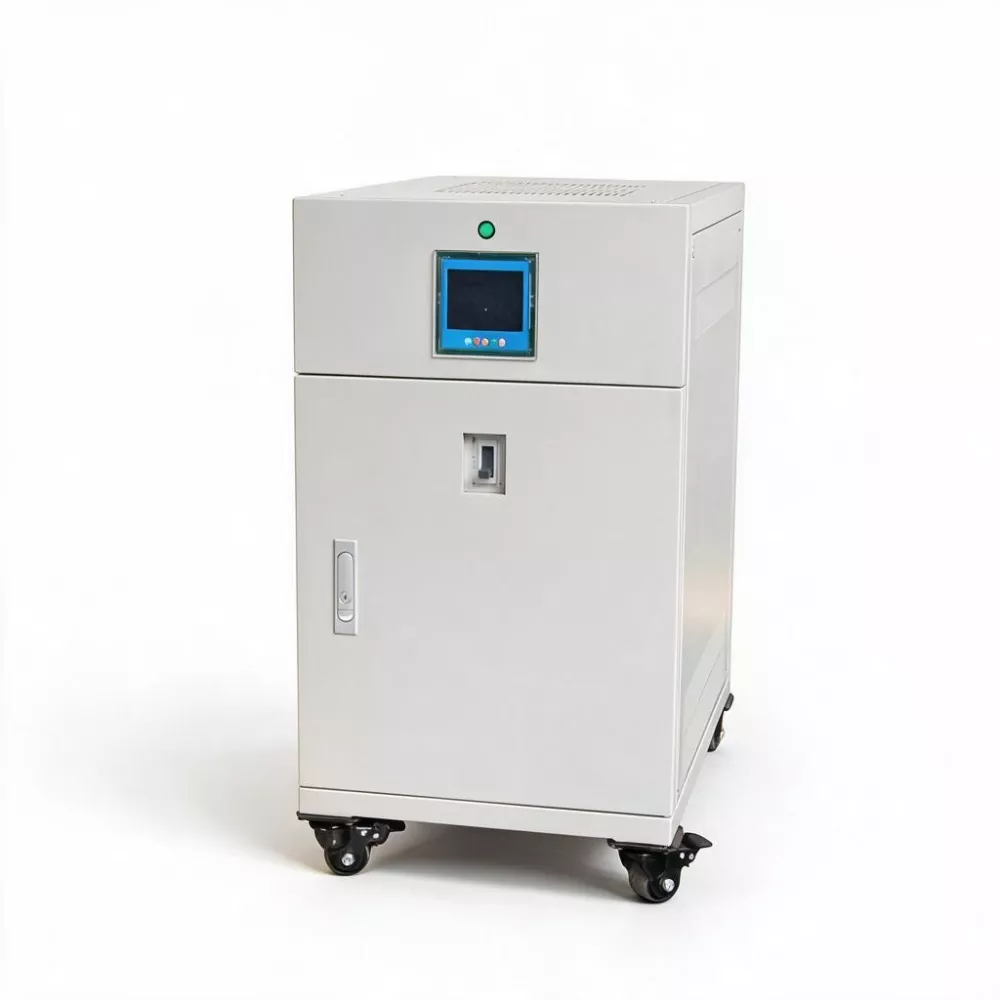

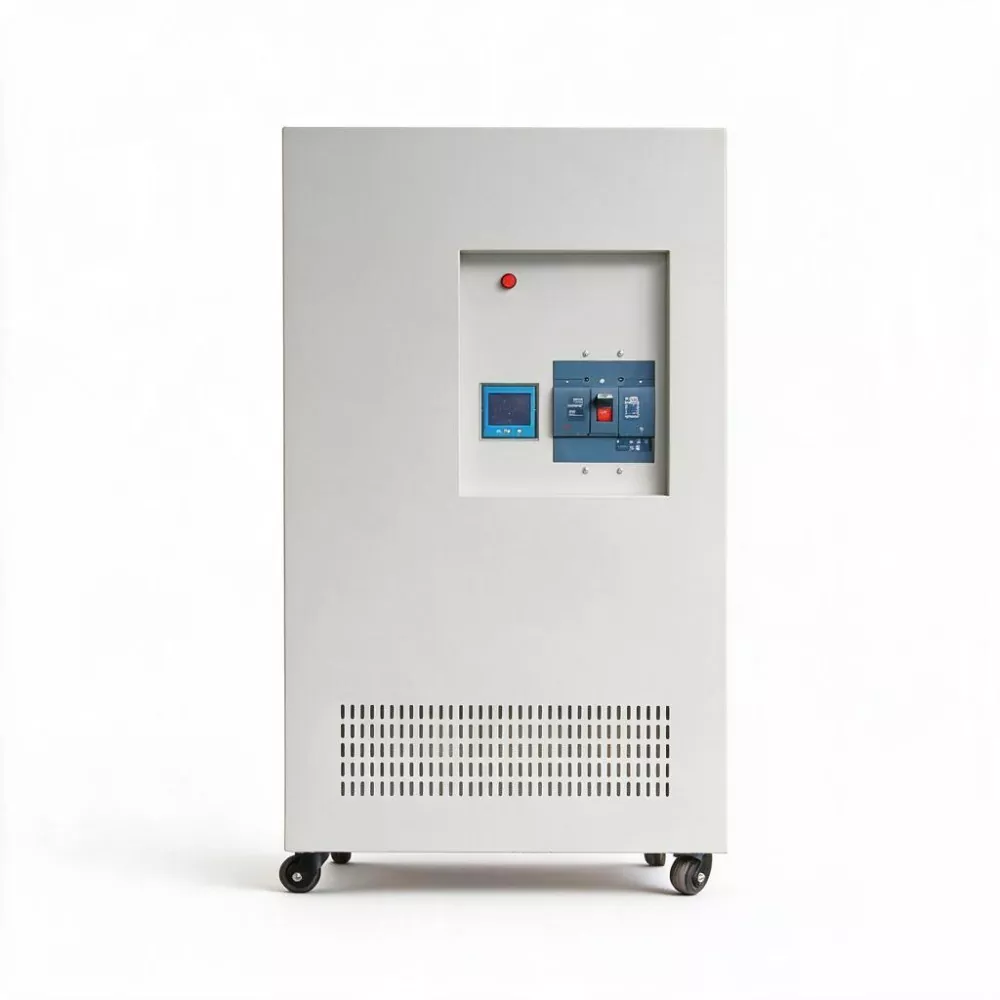

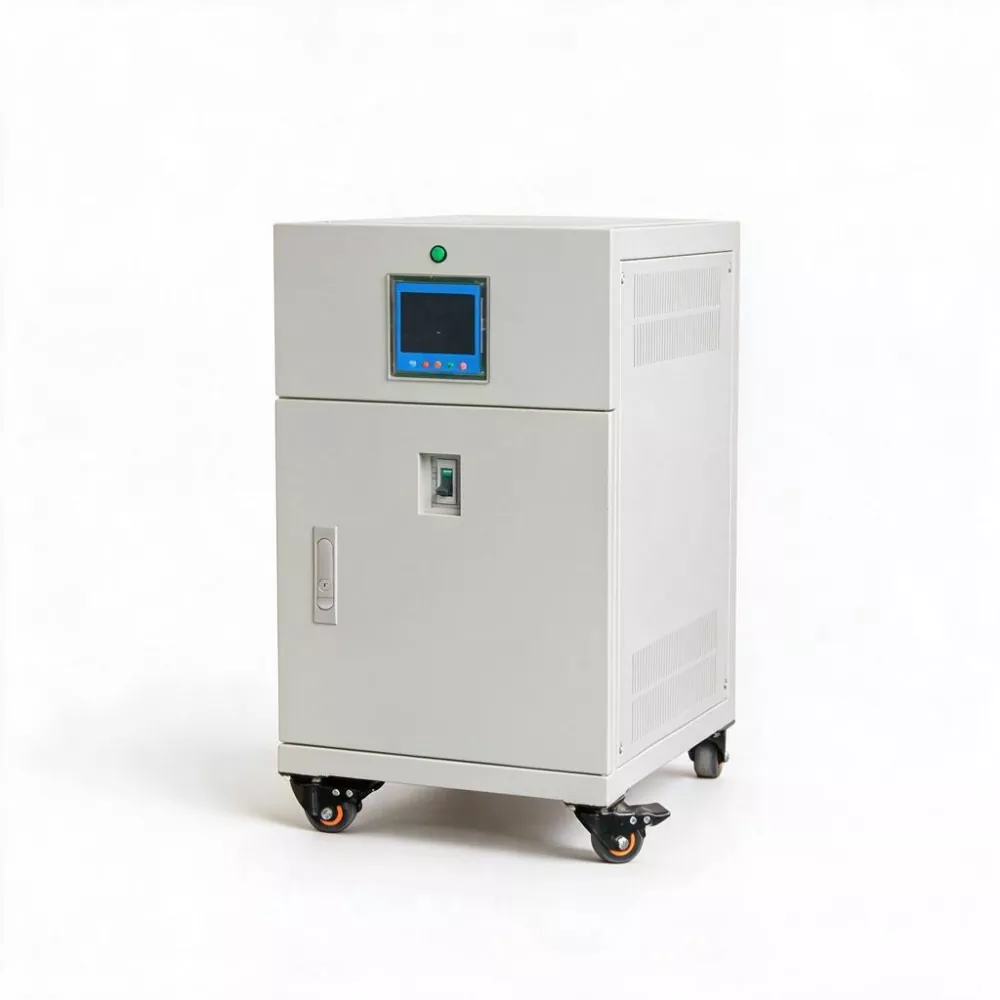

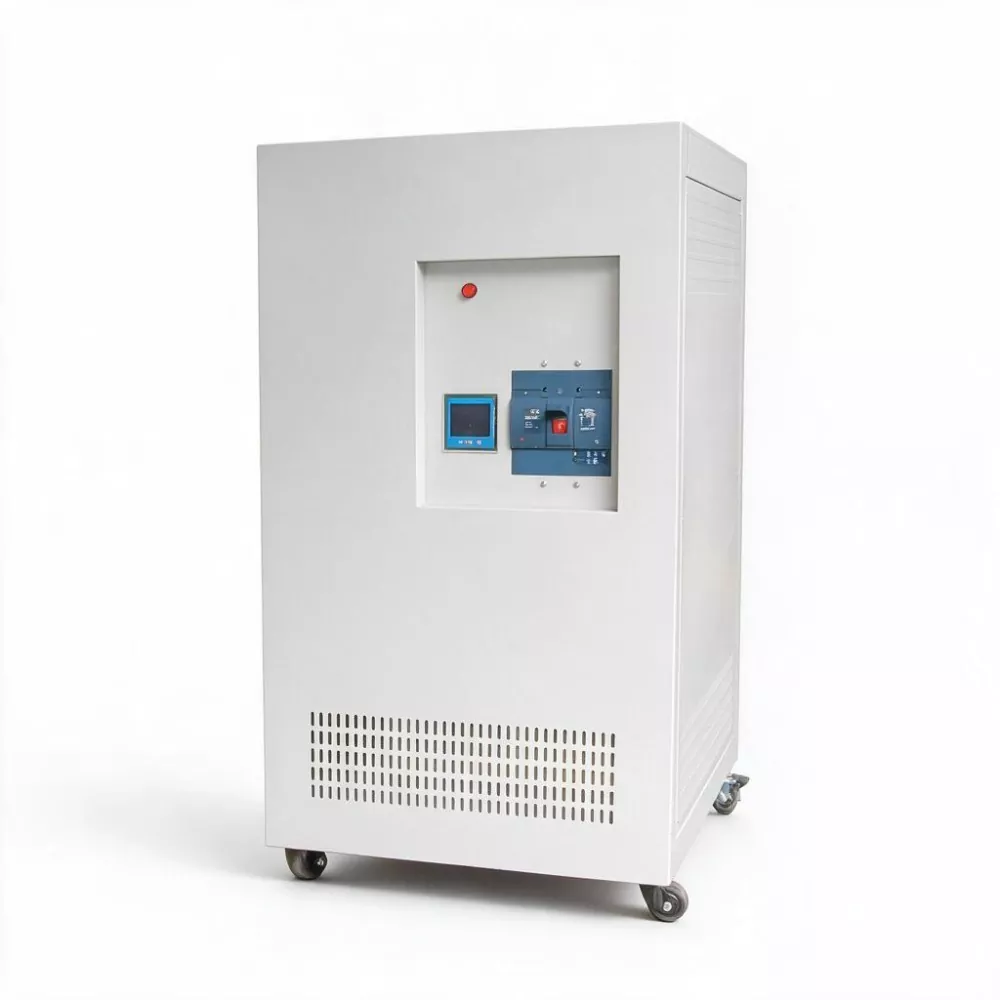

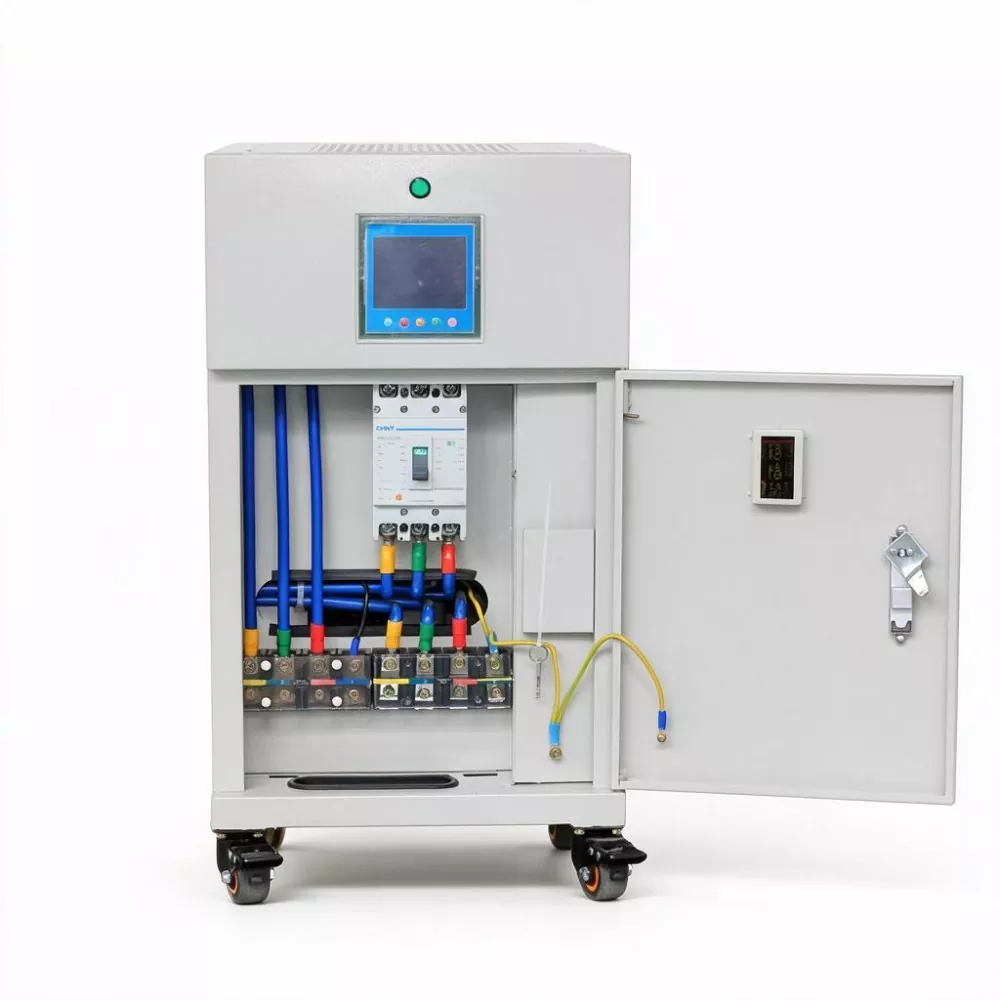

AVR estático SCR trifásico de 50 kVA

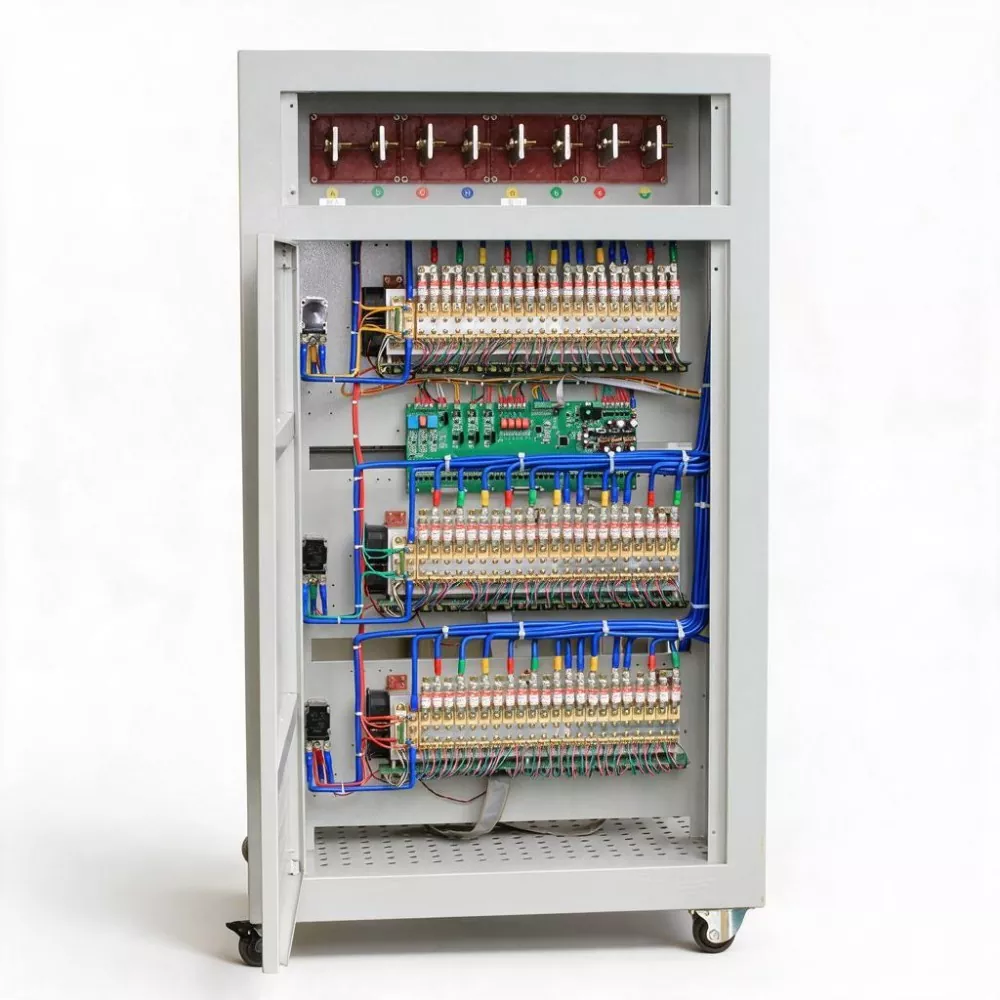

El AVR estático SCR trifásico de 50 KVA utiliza un chip informático DSP de alta velocidad como núcleo de control para monitorear los cambios en el voltaje de entrada trifásico en tiempo real. Cuando el voltaje de la red fluctúa, el sistema DSP calcula el voltaje de compensación requerido en milisegundos y realiza una compensación de conmutación rápida sin contacto a través del módulo SCR (tiristor), logrando así una estabilidad instantánea del voltaje de la salida. Todo el proceso no requiere piezas mecánicas móviles, lo que elimina por completo los problemas de desgaste de las escobillas de carbón, generación de chispas y reemplazo regular.

Parámetro del producto

Características clave

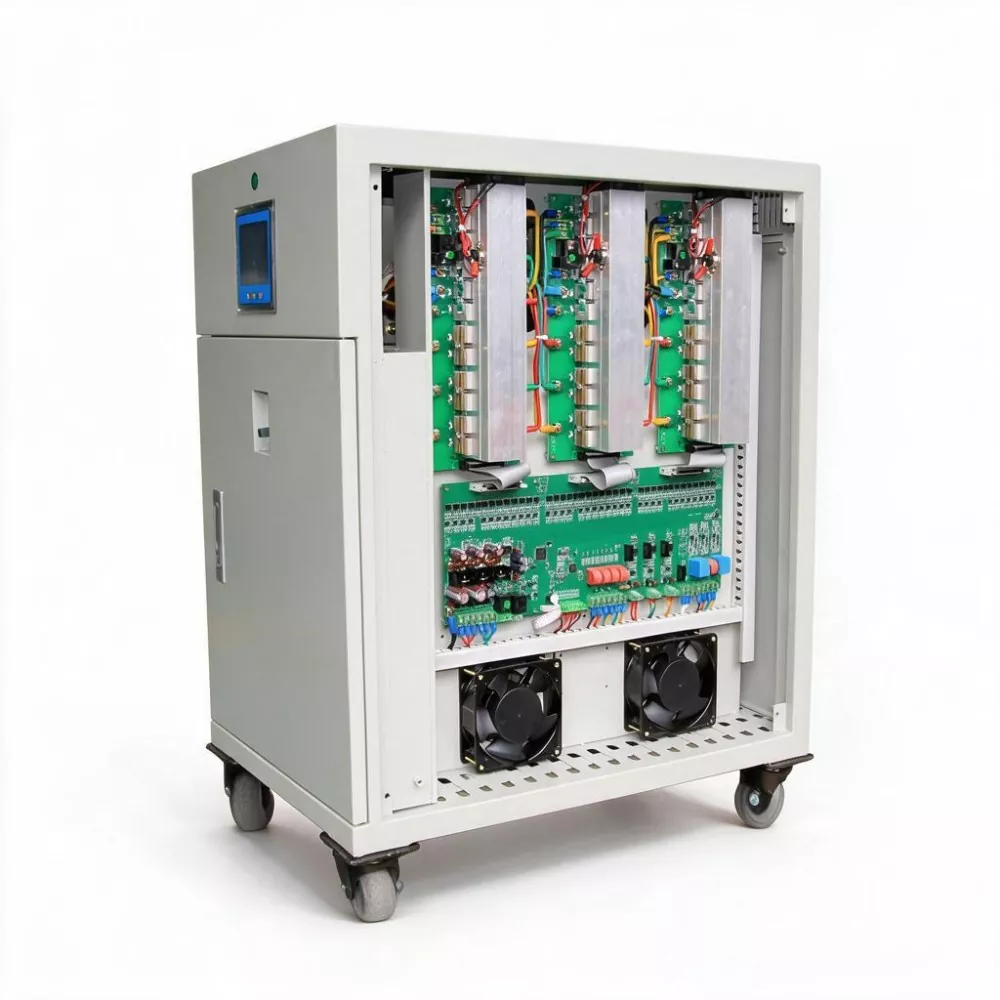

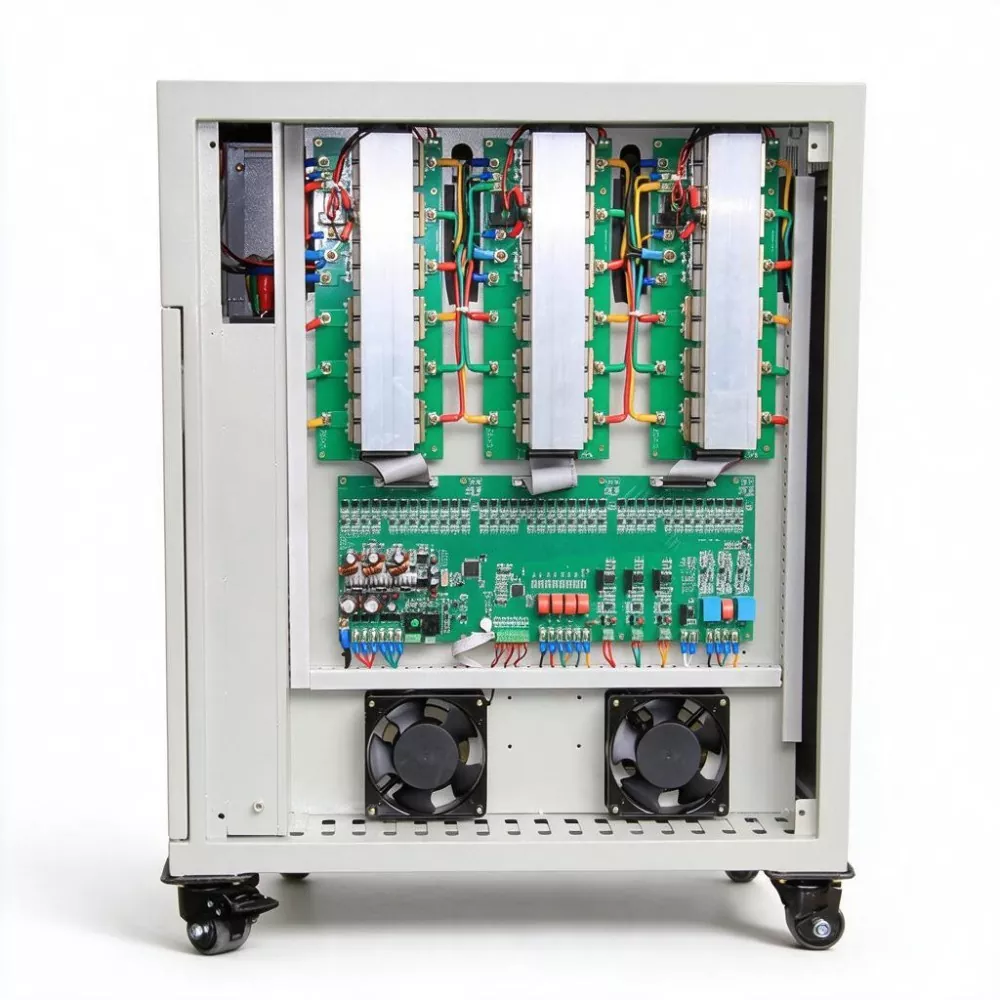

1. Sin control de contacto

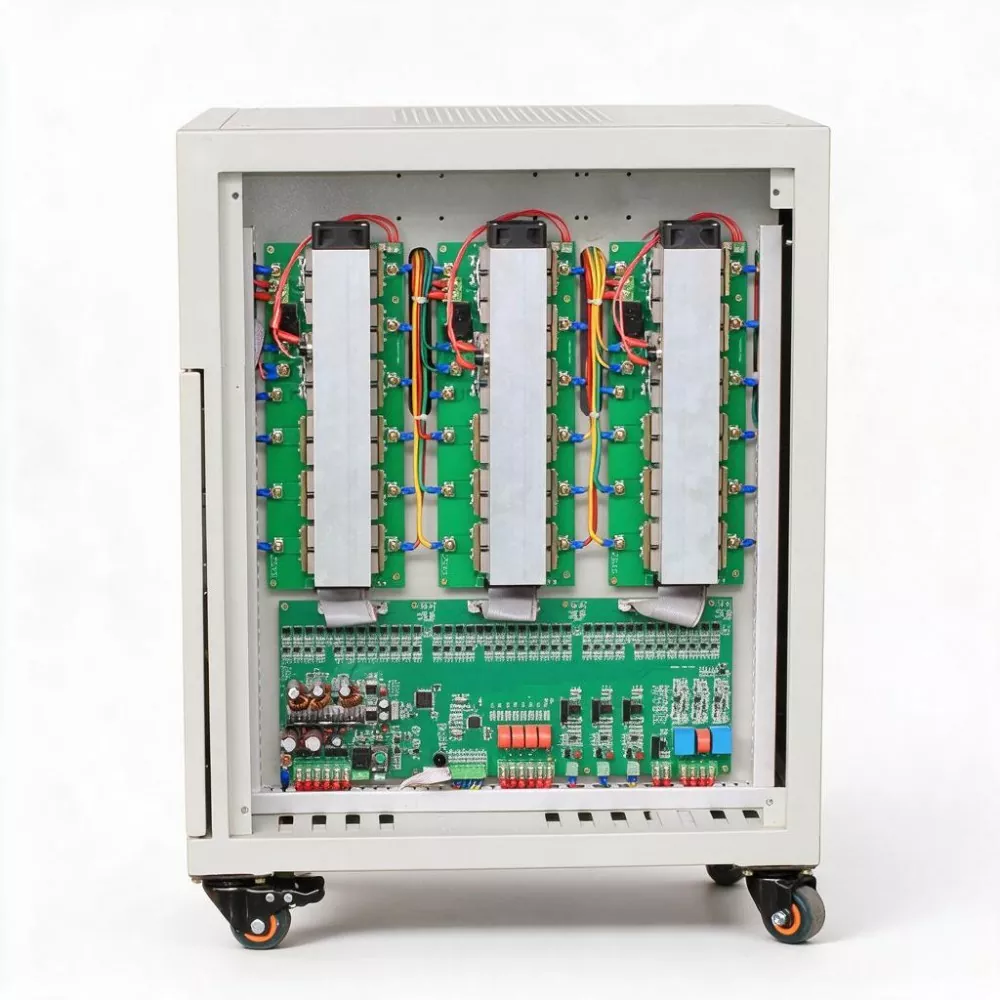

El módulo SCR se utiliza para lograr una rápida compensación y regulación de voltaje. Toda la máquina no tiene piezas mecánicas móviles (ni escobillas de carbón ni servomotores). Esto elimina por completo los problemas de mantenimiento de los reguladores de voltaje tradicionales, como el desgaste de las escobillas de carbón, las chispas y el reemplazo regular, logrando un funcionamiento verdaderamente libre de mantenimiento y reduciendo significativamente el costo de operación del ciclo de vida completo.

2. control digital DSP

Utilizando un chip de medición informática DSP como núcleo de control, combinado con una tecnología de muestreo de CA rápida y una tecnología de corrección de valor efectiva, puede monitorear los cambios en el voltaje de la red en tiempo real. La velocidad de respuesta puede alcanzar de 10 ms a 40 ms (ajustable) y puede completar la regulación en milisegundos de las fluctuaciones de la red, lo que garantiza una estabilidad instantánea del voltaje de salida, especialmente adecuado para equipos con transitorios de voltaje sensibles.

3. Precisión de estabilización de alto voltaje

La precisión de la estabilización del voltaje de fase es de ±1% y la precisión del voltaje de línea es de ±1,5%. La tasa de distorsión de la forma de onda de salida es inferior al 0,1 %, sin generar armónicos incrementales, lo que proporciona una garantía de suministro de energía pura y estable para instrumentos de precisión, equipos médicos y sistemas de control numérico.

4. Alta eficiencia

La eficiencia del AVR estático SCR trifásico de 50 KVA es ≥99 %, mucho más alta que el 96 % de los reguladores de voltaje de tipo servo tradicionales. La pérdida propia es extremadamente baja y el funcionamiento a largo plazo puede reducir significativamente los costos de consumo de energía, cumpliendo con los requisitos de las empresas en materia de conservación de energía, reducción de emisiones y producción ecológica.

5. Tecnología de conmutación de corriente cero

Usando tecnología de conmutación de corriente cero, el módulo SCR se enciende y apaga en el punto de corriente cero, evitando efectivamente el choque de corriente y el pico de voltaje durante el momento de conmutación, mejorando la seguridad y confiabilidad de la operación del equipo.

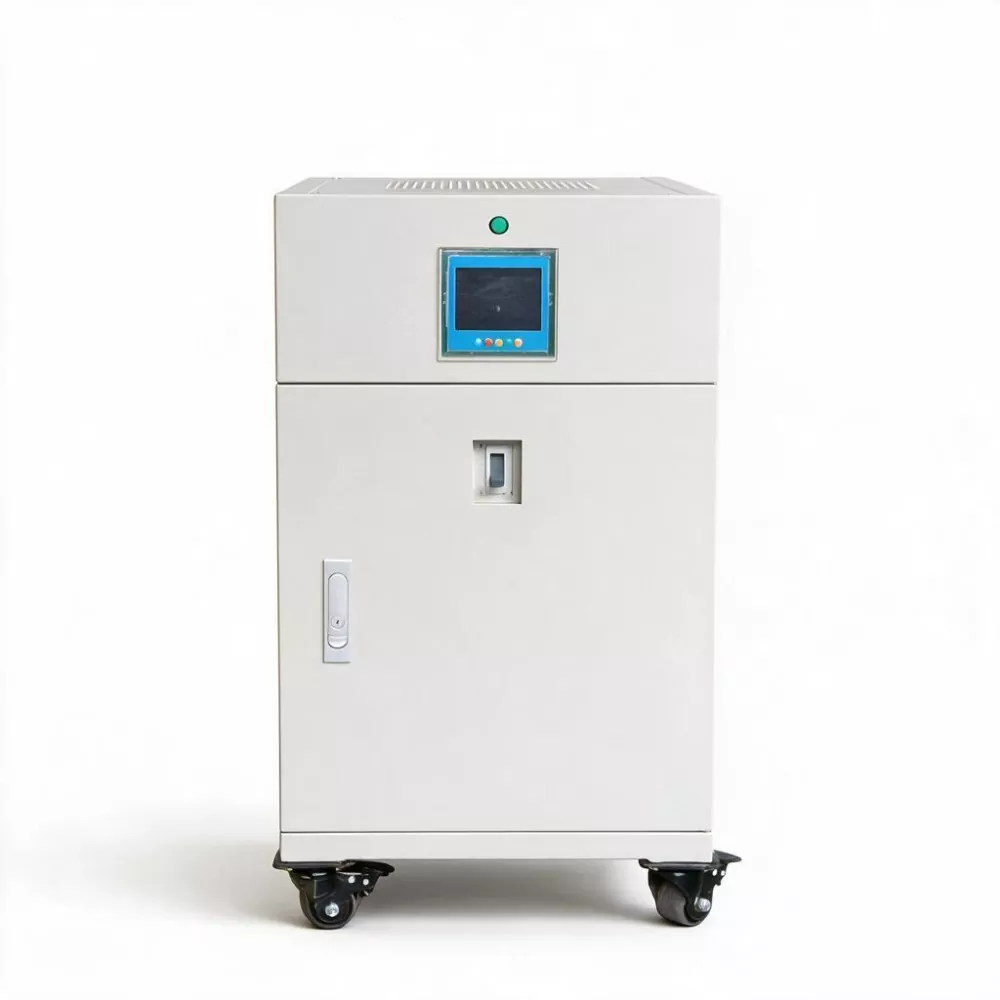

6. Protección programable y monitoreo inteligente

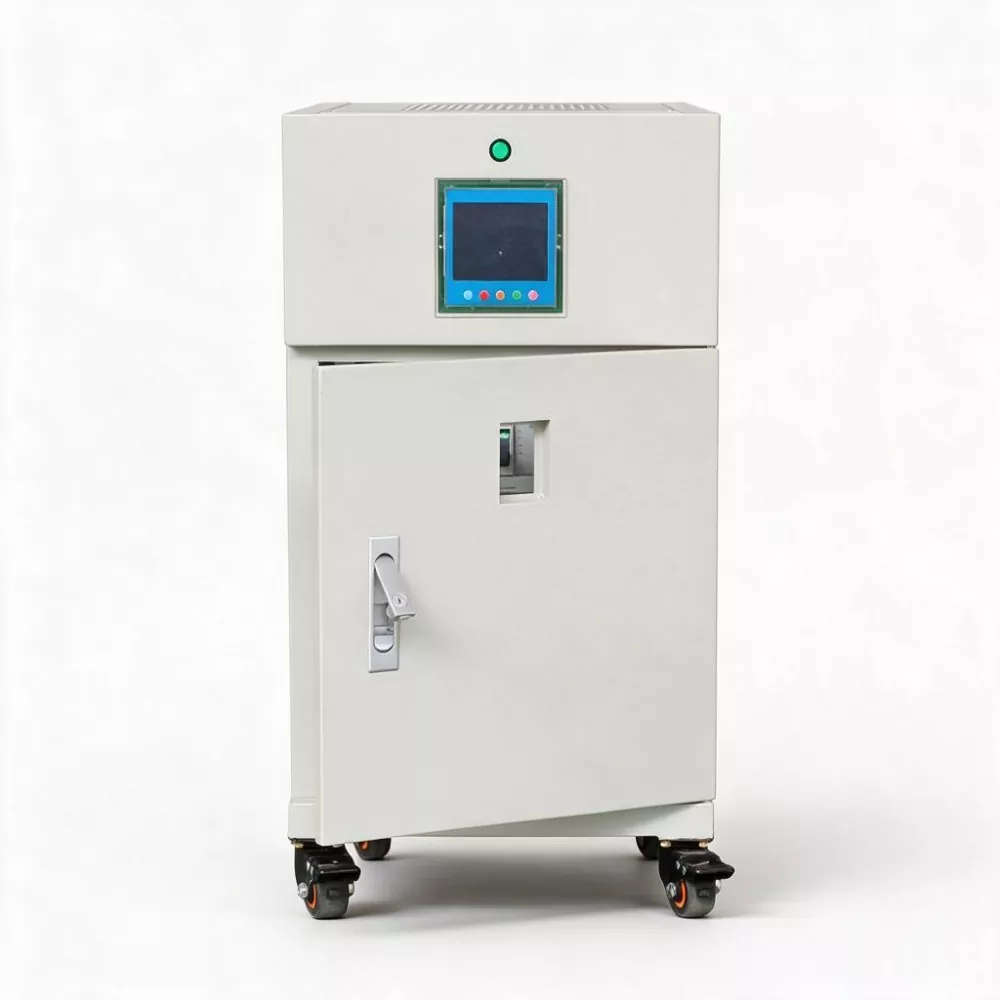

Los usuarios pueden configurar los umbrales de protección contra sobretensión, subtensión y sobrecorriente y la precisión de la estabilización de voltaje a través de la programación. Las múltiples funciones de protección incorporadas, como sobrecarga, sobretensión, subtensión, cortocircuito, sobrecalentamiento y pérdida de fase, así como la función de derivación automática. La pantalla LED digital muestra el voltaje, la corriente y la potencia trifásicos en tiempo real, y el estado de funcionamiento es claro de un vistazo.

7. Aislamiento de clase E, alta resistencia a la tensión

El grado de aislamiento alcanza la clase E y la resistencia del aislamiento puede soportar CA 2500 V/1 min sin descargas eléctricas ni averías. El rango de temperatura de funcionamiento del producto es de -5 ℃ a 40 ℃, la humedad relativa es inferior al 90 % y es adecuado para diversos entornos de sitios industriales.

Aplicaciones de productos

1. Línea de producción de automatización industrial: proporciona suministro de energía de voltaje estable de alta velocidad para sistemas de control PLC, servoaccionamientos, estaciones de trabajo de robots y líneas de ensamblaje automatizadas, evitando alarmas de equipos, apagados e interrupciones de producción causadas por transitorios de voltaje.

2. Equipos de procesamiento mecánico y de metales a gran escala: adecuados para equipos de procesamiento de gran potencia, como máquinas herramienta grandes, máquinas de corte por láser, máquinas de corte por plasma y equipos de estampado, y proporciona un suministro de energía de voltaje estable para garantizar la precisión del procesamiento y la seguridad del equipo.

3. Instalaciones médicas: proporciona suministro de energía estable de alta precisión y pureza para centros de imágenes hospitalarias (CT, MRI), equipos de quirófano e instrumentos de precisión en el laboratorio, lo que garantiza la calidad del diagnóstico y la seguridad del paciente.

4. Estaciones base de comunicaciones y centros de datos: se utilizan para cambiar fuentes de alimentación y acondicionadores de aire de precisión en estaciones base de comunicaciones 5G y centros de datos pequeños y medianos, asegurando que los equipos de comunicación no colapsen debido a fluctuaciones de voltaje.

5. Elevadores y equipos de construcción: Proporciona un suministro de energía estable para equipos clave como sistemas de ascensores, aire acondicionado central y bombas contra incendios en edificios de gran altura, evitando fallas en los equipos y riesgos de seguridad causados ​​por voltajes anormales.

6. Instituciones de investigación y pruebas: Proporciona suministro de energía de voltaje estable de alta precisión para cámaras de pruebas ambientales, instrumentos de medición de precisión y equipos de pruebas de alta potencia en laboratorios universitarios, centros de inspección de calidad e institutos de investigación, asegurando la precisión y repetibilidad de los datos experimentales.

¿Cuáles son las diferencias y ventajas en comparación con los reguladores de voltaje tradicionales tipo servomotor?

Con la mejora continua de la automatización industrial moderna y los niveles de fabricación de precisión, cada vez más equipos eléctricos tienen requisitos más altos para la calidad del suministro de energía, no solo requieren un voltaje estable, sino también ser capaces de responder instantáneamente a las fluctuaciones de voltaje para evitar trastornos del programa PLC, alarmas de servoaccionamiento y desviaciones de medición de instrumentos de precisión. Aunque los reguladores de voltaje tradicionales de tipo servomotor tienen un rendimiento confiable, su método de ajuste mecánico de escobillas de carbón determina que la velocidad de respuesta tiene un límite físico (generalmente en segundos), lo que es difícil de cumplir con los requisitos de cargas de alta gama que son sensibles a los transitorios de voltaje.

El AVR estático SCR trifásico de 50 KVA tiene una precisión de regulación de voltaje de ±1 %, muy superior al ±3 % de los reguladores de voltaje de tipo servo tradicionales. Su velocidad de respuesta puede alcanzar hasta 10 ms, completando la acción de ajuste dentro del primer ciclo de fluctuaciones de voltaje de la red, asegurando que el equipo sensible en la parte trasera apenas sienta los cambios de voltaje.

En términos de eficiencia, la eficiencia del producto es ≥99% y puede ahorrar considerables gastos de electricidad a las empresas a largo plazo.

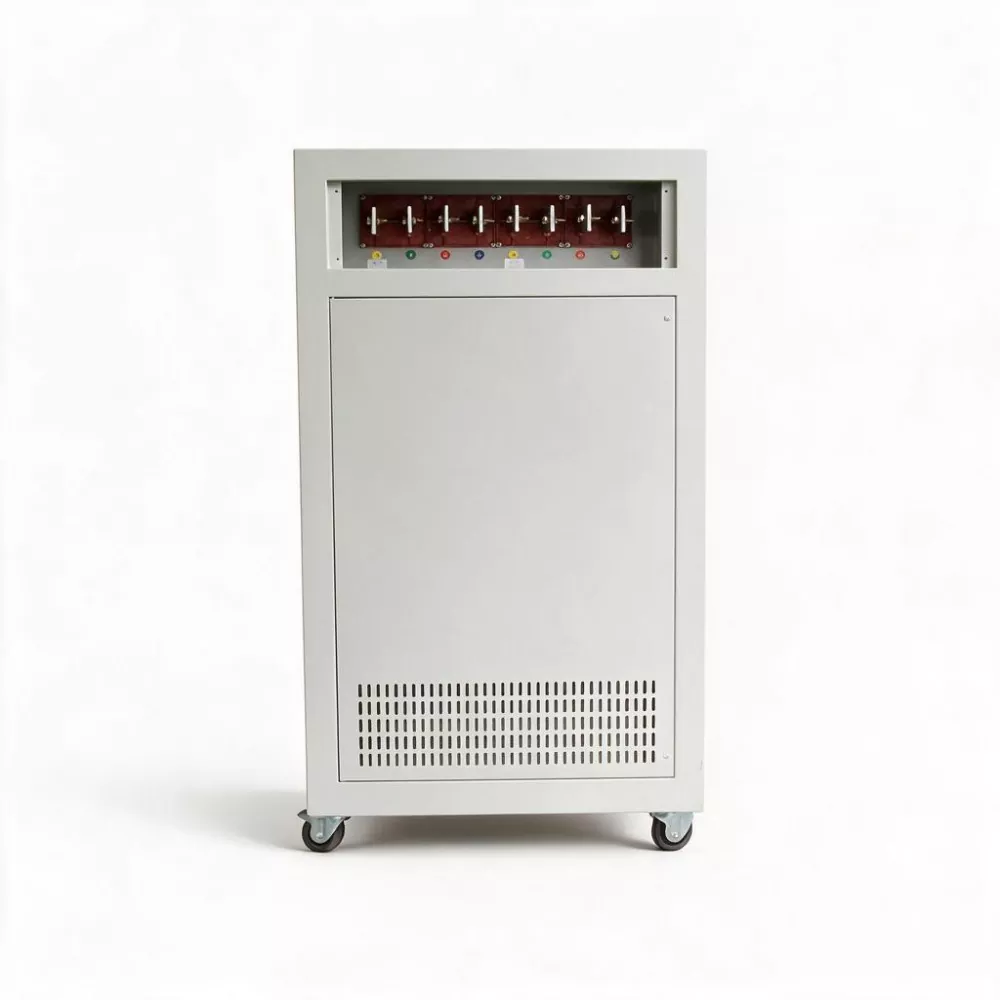

En términos de inteligencia, el SBWZ-50KVA está equipado con funciones de configuración programables. Los usuarios pueden configurar los parámetros de precisión de regulación de voltaje, umbrales de protección contra sobretensión y subtensión de acuerdo con las necesidades reales del sitio. La pantalla LED digital puede mostrar datos operativos en tiempo real, como voltaje trifásico, corriente de fase y potencia. El producto admite conexión trifásica de cinco cables (L1, L2, L3, N, PE) y es compatible con redes de doble frecuencia de 50/60 Hz.

Servicios de personalización

KTAC brinda servicios OEM/ODM, que incluyen color de apariencia, método de empaque, rango de voltaje de entrada/salida y módulos de funciones especiales (como dispositivos de filtro EMI, dispositivos de protección contra rayos, interfaces de monitoreo RS232/RS485), etc. Comuníquese con nosotros para obtener soluciones personalizadas.

Preguntas frecuentes

1. ¿Cuáles son las diferencias esenciales entre la serie SBWZ y el estabilizador de voltaje de servomotor tradicional SBW?

La serie SBWZ adopta control digital DSP y tecnología de interruptor sin contacto SCR, y toda la máquina no tiene piezas mecánicas móviles (ni escobillas de carbón ni servomotores). Si bien la serie SBW tradicional se basa en servomotores para hacer que las escobillas de carbón se deslicen sobre las bobinas del transformador para regular el voltaje, tiene problemas de desgaste mecánico y velocidad de respuesta lenta. La velocidad de respuesta de SBWZ puede alcanzar de 10 ms a 40 ms, que es decenas de veces más rápida que la de la serie SBW (segundo nivel); la precisión de estabilización de voltaje de ±1% también es mucho mejor que la del ±3% de la serie SBW.

2. ¿Qué significa "sin contacto"? ¿Cuáles son las ventajas?

"Sin contacto" significa que durante el proceso de regulación de voltaje del estabilizador de voltaje, no hay componentes de contacto mecánico (como el contacto deslizante entre la escobilla de carbón y la bobina). La compensación de voltaje se completa a través del módulo de tiristores SCR de forma electrónica. Las ventajas incluyen: sin desgaste mecánico, sin mantenimiento, sin chispas, velocidad de respuesta rápida, larga vida útil, alta confiabilidad e idoneidad para un funcionamiento continuo a largo plazo.

3. ¿Qué significa la velocidad de respuesta de 10 ms a 40 ms en aplicaciones prácticas?

Esto significa que cuando el voltaje de la red fluctúa, el SBWZ-50KVA puede completar el proceso de detección, cálculo y compensación dentro de un ciclo de red (20 ms). Para los dispositivos sensibles en la parte trasera (como PLC, servovariadores, instrumentos de precisión), casi no hay cambios de voltaje y el equipo puede funcionar continuamente sin alarmas o paradas debido a transitorios de voltaje.

4. ¿Cómo se logra la eficiencia del AVR estático SCR trifásico de 50 KVA ≥ 99 %?

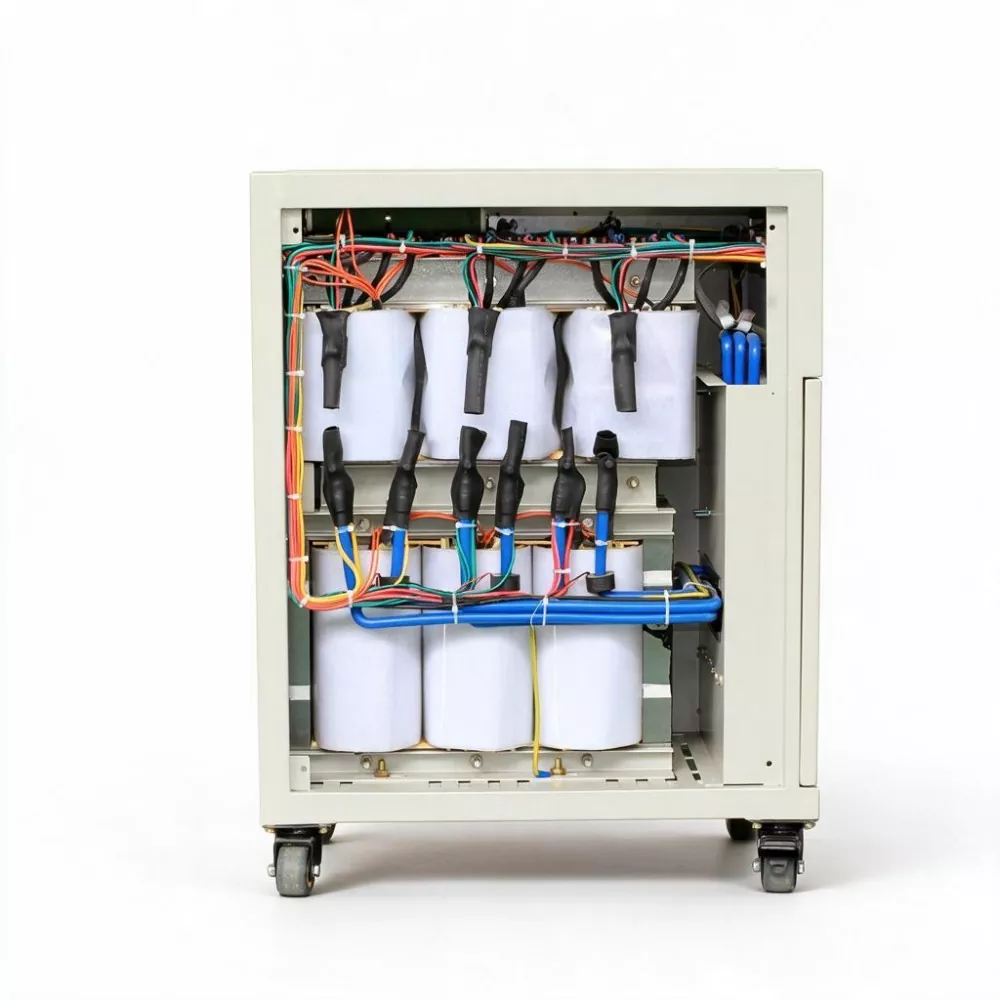

La serie SBWZ adopta un esquema de diseño que combina tecnología de interruptor sin contacto SCR y transformadores de aislamiento eficientes. La caída de voltaje de conducción del módulo SCR es extremadamente baja y la pérdida de conducción es mucho menor que la pérdida de la resistencia de contacto de las escobillas de carbón tradicionales; al mismo tiempo, el algoritmo de control DSP optimiza la estrategia de compensación, permitiendo que el transformador opere siempre en el rango eficiente. La eficiencia integral puede alcanzar más del 99%, significativamente más eficiente energéticamente que los estabilizadores de voltaje de tipo servo tradicionales (alrededor del 96%).

5. ¿Qué parámetros puede establecer la función de configuración programable?

Los usuarios pueden configurar el umbral de protección contra sobretensión, el umbral de protección contra subtensión, el umbral de protección contra sobrecorriente y la precisión de estabilización de voltaje y otros parámetros clave a través del panel del dispositivo o la interfaz de comunicación. Esto permite que el SBWZ-50KVA se adapte de manera flexible a diferentes entornos de red y requisitos de carga, y complete la coincidencia de parámetros rápidamente en el sitio de construcción sin ajustes preestablecidos de fábrica.

6. ¿Qué protocolos de comunicación y métodos de monitoreo admite el equipo?

La configuración estándar admite la interfaz de comunicación RS485 y el protocolo Modbus-RTU se puede ampliar. El equipo se puede conectar al sistema DCS de fábrica, al sistema SCADA o a la plataforma de gestión de energía (EMS) para lograr un monitoreo remoto en tiempo real del voltaje, la corriente, la potencia y el estado de alarma, lo que admite la operación no tripulada y el mantenimiento predictivo.
